广播有线电视系统是指为完成传输高质量的电视信号，由具有多频道、多功能、大规模、双向传输和高可靠、长寿命等特性的各种相互联系的部件设备组成的整体。通常，广播有线电视系统由接收信号源、前端处理、干线传输、用户分配和用户终端几部分组成，如图9.8所示。

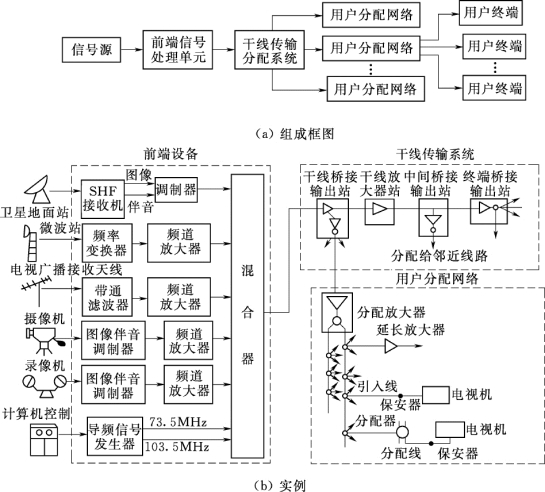

图9.8　广播有线电视系统组成

9.4.2.1　接收信号源

接收信号源通常包括卫星地面站、微波站、无线接收天线、有线电视网、电视转播车、录像机、摄像机、电视电影机以及字幕机等。

9.4.2.2　前端设备

前端设备是指用以处理由卫星地面站以及由天线接收的各种无线广播信号和自办节目信号的设备，是整个系统的心脏。前端设备包括天线放大器、频道放大器、频道变换器、频率处理器、混合器以及需要分配的各种信号发生器等。来自各种不同信号源的电视信号必须经过再处理为高品质、无干扰杂波的电视节目。它们分别占用一个频道进入系统的前端设备，并分别进行处理。最后，在混合器中被合成一路含有多套电视节目的宽带复合信号，再经同轴电缆或光发射机传送出去。(www.daowen.com)

9.4.2.3　干线传输系统

干线传输系统其作用是把前端送出的宽带复合电视信号传输到用户分配系统。干线传输有3种方式，即电缆、光缆和微波。使用的设备主要有干线放大器、干线电缆、光缆、光接收机和多路微波分配系统等。

9.4.2.4　用户分配网络

用户分配网络以最广的分布直接把来自干线传输系统的信号，分配传送到千家万户的电视机（用户终端）。设备主要有分配放大器、分支器、分配器、分支线和用户线等。

9.4.2.5　用户终端

用户终端是有线电视系统的最后部分，它从分配网络中获得信号。目前常用用户终端的是电视接收机及机上变换器（机顶盒）。
