综合布线一般采用星形拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一个独立的单元组，更改任一子系统时，均不会影响其他子系统。一个完整的综合布线系统通常可以分成6个子系统，这6个子系统分别是工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统和建筑群子系统，如图9.2所示。

9.2.2.1　工作区子系统

工作区子系统放置在应用系统终端设备的地方，它由终端设备及连接到信息插座的连线组成，包括信息插座、插座盒、信息连接线和适配器等，如图9.3所示。

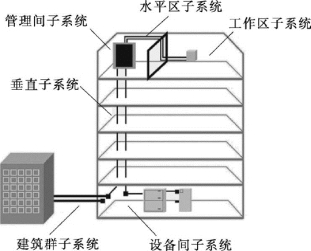

图9.2　建筑物与建筑群综合布线结构

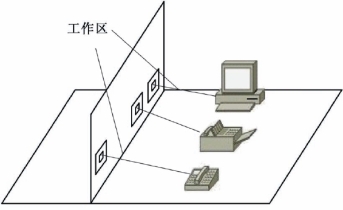

图9.3　工作区子系统

（1）信息插座是工作站与配线子系统连接的接口，指在用户的工作区域内固定水平电缆和光缆的末端，并向用户提供模块化的信息插孔设备。

（2）信息连接线是水平线缆的延伸，用来连接终端设备和信息输出端。

（3）适配器是不同通信规范之间的连接和转换设备。

9.2.2.2　水平子系统

水平子系统也称为配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成，如图9.4所示。

9.2.2.3　干线子系统(www.daowen.com)

干线子系统由设备间和楼层配电间之间的连接线缆组成。线缆一般为双绞电缆或多芯电缆，两端分别接在设备间和楼层配电间的配线架上，如图9.5所示。

图9.4　水平子系统

图9.5　干线子系统

9.2.2.4　管理子系统

管理区为连接其他子系统提供连接手段，使整个综合布线及其连接的应用系统设备、器件等构成一个有机的应用系统。它由配电间的线缆、配线架及相关插线等组成。

9.2.2.5　设备间子系统

设备间子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头及监视器等弱电设备互连起来并连接到主配线架上。设备间可放置综合布线的进出线连接硬件及语言、数据、图像、建筑物控制等应用系统的设备。

9.2.2.6　建筑群子系统

该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。
