8.7.5.1　土建工程概况

以某临街商住楼工程为例。该工程共4层，其中1层为商场，2～4层为住宅，住宅部分共分3个单元，每单元一梯两户，两户的平面布置是对称的。建筑物主体结构为底层框架结构，2层及以上为砖混结构，楼板为现浇混凝土楼板。建筑物底层层高为4.50m，2～4层层高为3.00m。

8.7.5.2　电气设计说明

（1）本工程电源采用三相四线制（380V/220V）供电，系统接地形式采用TN-CS系统。进户线采用VV22-1000（3×35+1×16）电力电缆，穿焊接钢管SC80埋地引入至总电表箱AW，室外埋深0.70m，进户电缆暂按长20m 考虑。

（2）在电源进户处设置重复接地装置一组，接地极采用镀锌角钢50×50×5，接地母线采用镀锌扁钢40×4，接地电阻不大于4Ω。

（3）室内配电干线，电表箱AW 至各层用户配电箱AL 均采用BV-2×16+PE16导线，AW 箱至底层AL1-1、AL1-2箱穿焊接钢管SC32保护，AW 箱至其他楼层AL箱穿PC40保护。

由用户箱引出至用电设备的配电支线，空调插座回路采用BV-2×4+PE4导线穿硬塑料管PC25保护；其他插座回路采用BV-2×2.5+PE2.5导线穿硬塑料管PC20保护；照明回路采用BV-2×2.5导线穿硬塑料管PC保护，其中2根线用PC16，3根线用PC20，4～6根线用PC25。楼道照明由AW 箱单独引出一回路供电。

（4）设备距楼地面安装高度：AW 总电表箱底边1.40m，AL 用户配电箱底边1.80m；链吊式荧光灯具3.0m，软线吊灯2.80m；灯具开关、吊扇调速开关1.30m；空调插座1.80m，厨房、卫生间插座1.50m，普通插座0.30m。

8.7.5.3　主要设备材料表

主要设备材料表见表8.13，表中的主要设备材料为该商住楼一个单元的数量，其余单元的均相同，表中的管线数量需按施工图纸统计计算。

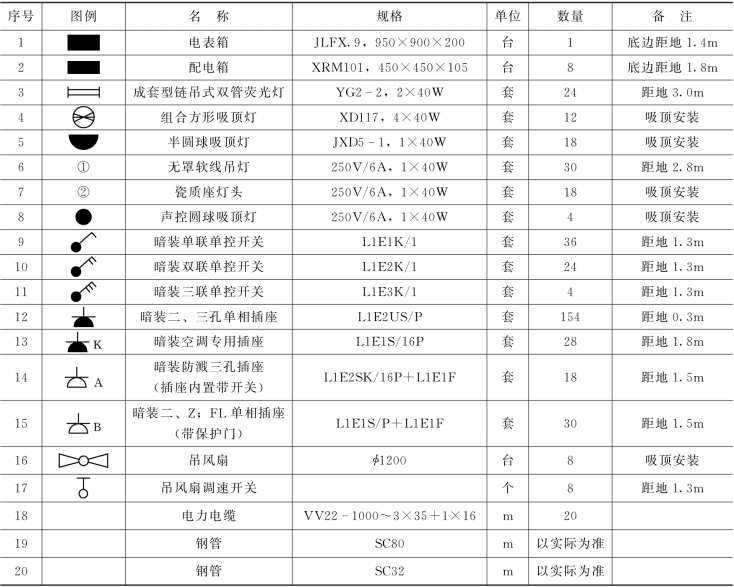

表8.13　主要设备材料表（一个单元）

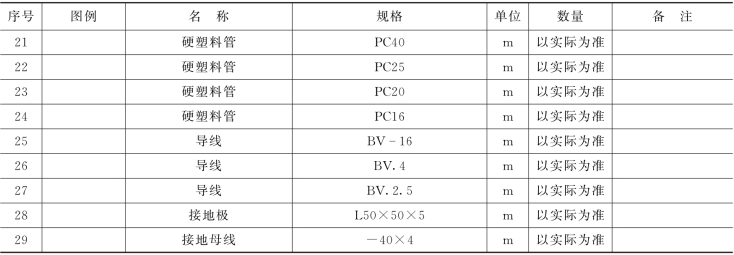

续表

8.7.5.4　电气系统图

图8.70～图8.73是该商住楼三个单元组成中的一个单元的电气系统图，其余单元的均相同。电气系统图由配电干线图、电表箱系统图和用户配电箱系统图组成。

1.配电干线图

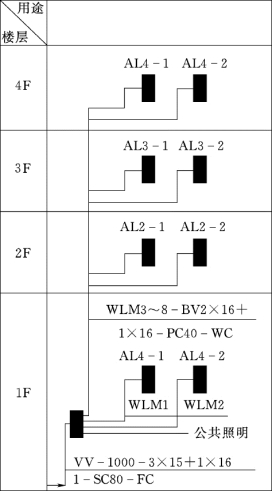

配电干线图表明了该单元电能的接受和分配情况，同时也反映出了该单元内电表箱、配电箱的数量关系，如图8.70所示。

安装在底层的电表箱其文字符号为AW，它也是该单元的总配电箱，底层还设有两个用户配电箱AL1-1和AL1-2；2～4层每层均有两台用户配电箱，它们的文字符号分别为AL2-1～AL4-2。

进线电源引至电表箱AW，经计量后，由AW 箱引出的配电干线采用“放射式”连接方式，即由AW箱向每一楼层的每一台用户箱AL单独引出一路干线供电，配电干线回路的编号为WLM1～WLM8。

2.电表箱系统图

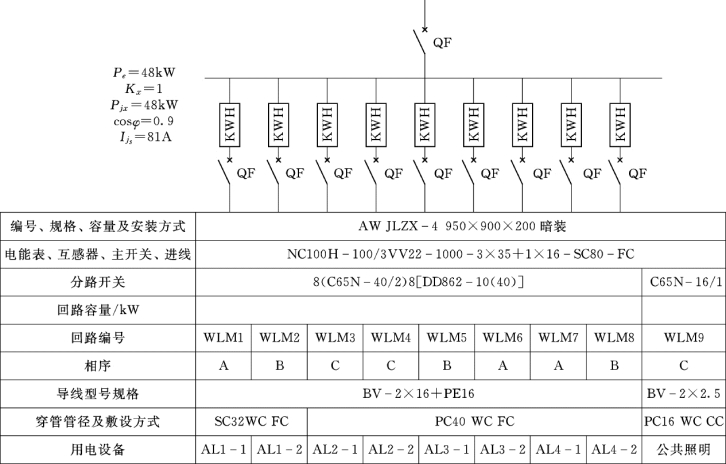

电表箱系统图如图8.71所示，该图表明了该单元电源引入线的型号规格，电源引入线采用铜芯塑料低压电力电缆，进入建筑物穿钢管SC80保护。电表箱内共装设了8个单相电能表，每个电表由一个低压断路器保护。电表引出的导线即为室内低压配电干线，每一回路均由3 根16mm2的铜芯塑料线组成，并穿线管保护，其中至一层AL1-1、AL1-2箱的用钢管SC32，至其余楼层的用硬塑料管PC40。电表箱还引出了一回路——楼道公共照明支线，它采用两条2.5mm2的铜芯塑料线，穿硬塑料管PC16沿墙或天棚暗敷设。

3.用户配电箱系统图

用户配电箱系统图如图8.72和图8.73所示，该图表明了引至箱内的配电干线型号规格、箱内的开关电器型号规格以及由箱内引出的配电支线的型号规格。

(www.daowen.com)

图8.70　配电干线系统图

图8.71　电表箱系统图

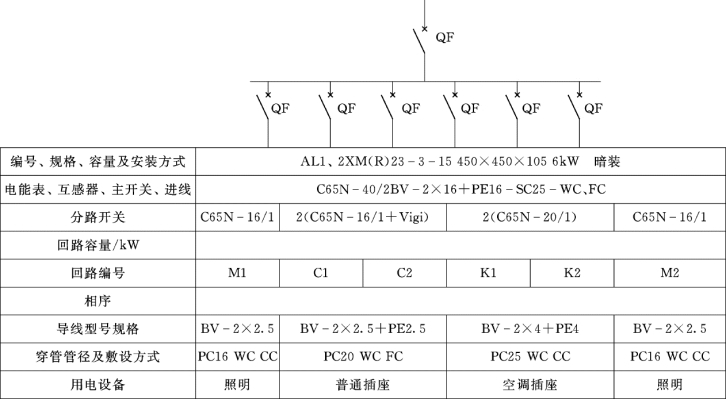

图8-72　底层配电箱AL1-1、AL1-2系统图

由系统图可了解到AL1-1、AL1-2箱引出6 回路支线，其中两回路照明支线M1、M2，穿硬塑料管PC16保护；两回路普通插座支线C1、C2，穿硬塑料管PC20保护；两回路空调插座支线K1、K2，穿硬塑料管PC25保护。

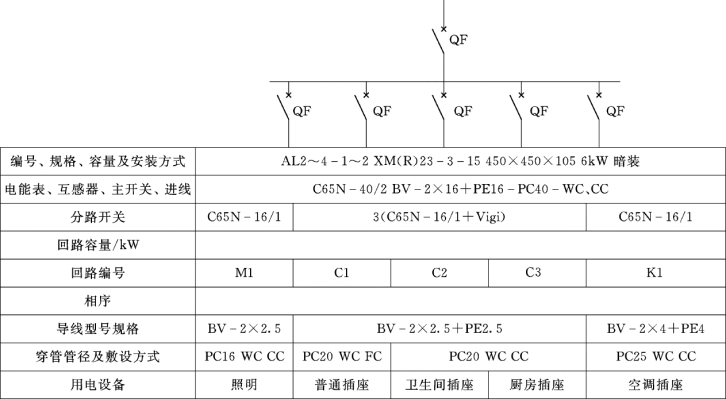

图8-73　2～4层配电箱AL2-1、AL4-2系统图

AL2-1～AL4-2箱引出5回路支线，其中一回路照明支线M1，穿硬塑料管PC16保护；三回路插座支线，普通插座支线C1、卫生间插座C2和厨房插座C3，均穿硬塑料管PC20保护；一回路空调插座支线K1，穿硬塑料管PC25保护。

4.电气平面图

底层电气平面图如图8.74所示，标准层电气平面图如图8.75所示。

因为该高住楼底层为商店，2～4层为住宅，而每一单元的平面布置是相同的，并且每一单元内每层分为两户，两户的建筑布局和配电布置又为对称相同，所以在看图时只需弄清是一个单元中底层和标准层一户的电气安装就可以了。

（1）底层电气平面图。

1）电源引入线及室内干线。由底层电气平面图可知，该单元的电源进线是从建筑物北面，沿①轴埋地引至位于底层的电表箱AW，电表箱AW 的具体安装位置在一楼楼梯口，暗装，安装高度1.40m。由AW 箱引出至各楼层的室内低压配电干线，至底层用户配电箱AL1-1、AL1-2的由其下端引出，至二层以上用户配电箱的由其上端引出，楼道公共照明支线也由其上端引出。这部分垂直管线在平面图上无法表示，只能通过电气系统图来理解。

2）接地装置。由底层电气平面图还可了解到，室外接地装置的安装平面位置，室外接地母线埋地引入室内后由电表箱AW 的下端口进入箱内。

3）每户配电支线底层用户配电箱AL1-1和AL1-2分别安装在轴和轴墙内，对照电气系统图可知每个配电箱引出6回路支线，支线M1由配电箱上端引出给这一户B轴下方的6套双管荧光灯和两台吊扇供电；支线M2由配电箱上端引出给B轴上方的6套双管荧光由配电箱下端引出给B轴下方的9套普通插座供电；支线K2由配电箱上端引出给①（⑦）轴墙上的1套空调插座供电，支线K1由配电箱上端引出给（）轴墙上的1套空调插座供电。

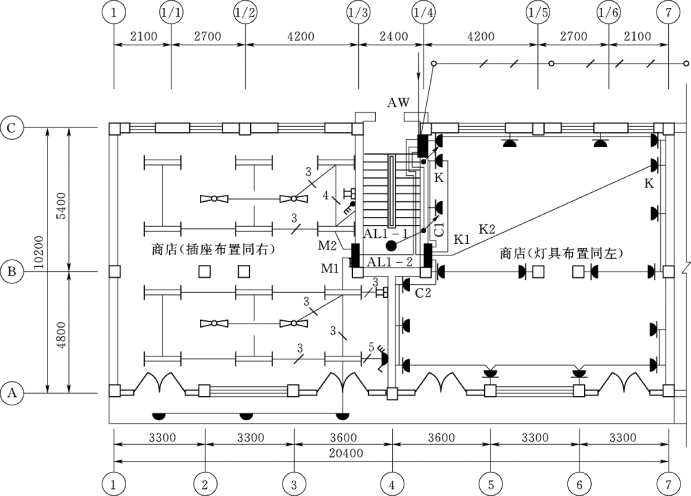

图8.74　底层电气平面图

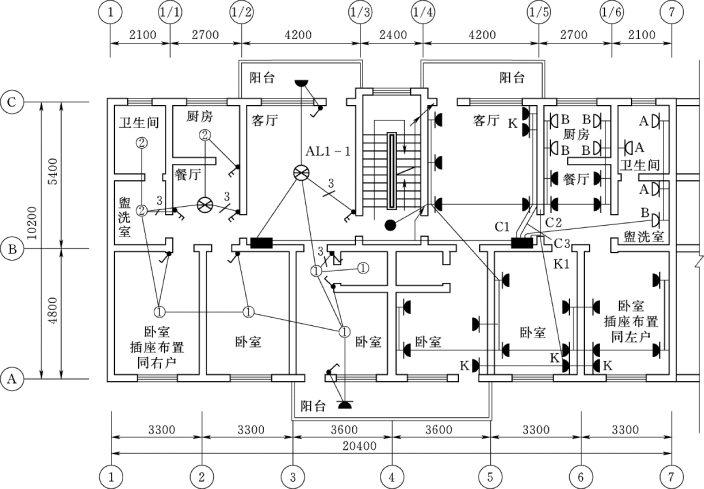

图8.75　标准层电气平面图

（2）标准层电气平面图。

1）配电干线。由标准层电气平面图可知，引入每层用户配电箱AL 的配电干线是由楼梯间轴墙内暗敷设引上，并经楼地面、墙体引到位于B轴墙上暗装的配电箱。

2）每户配电支线对照电气系统图可知每一个用户配电箱引出5回路支线，支线M1由配电箱上端引出给这一户所有的照明灯具供电；它的具体走向是出箱后先到客厅，然后到北阳台、南卧室、卫生间、厨房。由于该支线较长，所以看图时应注意每根图线代表的导线根数以及穿管管径。支线C1由配电箱下端引出给所有的普通插座供电，它的具体走向是出箱后先到客厅，然后到南面的各卧室；支线C2由配电箱上端引出给餐厅、厨房插座供电，它的具体走向是出箱后先到餐厅，然后到厨房；支线C3由配电箱上端引出给盥洗室、卫生间插座供电，它的具体走向悬出箱后先到盥洗室，然后到卫生间；支线K1由配电箱上端引出所有的空调插座供电，它的具体走向是出箱后先到箱上方的分线盒，再由分线盒分出两路线，一路至客厅空调插座，另一路至南卧室各空调插座。
