常用电气施工图介绍-建筑设备的关键

时间:2023-09-27 理论教育 版权反馈
【摘要】:照明平面图主要用来表示电源进户装置、照明配电箱、灯具、插座和开关等电气设备的数量、型号、规格、安装位置、安装高度,表示照明线路的敷设位置、敷设方式、敷设路径及导线的型号、规格等。如图8.67、图8.68所示分别为某高层公寓标准层插座、照明平面图。

常用电气施工图介绍-建筑设备的关键

8.7.4.1 设计说明

设计说明一般是一套电气施工图的第一张图纸,主要包括以下几部分。

(1)工程概况。

(2)设计依据。

(3)设计范围。

(4)供配电设计。

(5)照明设计。

(6)线路敷设。

(7)设备安装。

(8)防雷接地。

(9)弱电系统。

(10)施工注意事项。

识读一套电气施工图,应首先仔细阅读设计说明,通过阅读,可以了解到工程的概况、施工所涉及的内容、设计的依据、施工中的注意事项以及在图纸中未能表达清楚的事宜。

下面的例1是某公寓的电气设计说明,通过它来初步了解电气施工图。

例1设 计 说 明

一、设计依据

(1)《民用建筑电气设计规范》(JGJ16—2008)。

(2)《建筑物防雷设计规范》(GB50057—2010)。

(3)《有线电视系统工程技术规范》(GB50200—94)。

(4)其他有关国家及地方的现行规程、规范及标准。

二、设计内容

本工程电气设计项目包括380V/220V 供配电系统、照明系统、防雷接地系统和电视电话系统。

三、供电系统

1.供电方式

本工程拟由小区低压配电网引来380V/220V 三相四线电源,引至住宅首层总配电箱,再分别引至各用电点;接地系统为TN-C-S系统,进户处零线必须重复接地,设专用PE线,接地电阻不大于4Ω;本工程采用放射式供电方式。

2.线路敷设

低压配电干线选用铜芯交联聚乙烯绝缘电缆(YJV)穿钢管埋地或沿墙敷设;支干线、支线选用铜芯电线(BV)穿钢管沿建筑物墙、地面、顶板暗敷设。

四、照明部分

(1)本工程按普通住宅设计照明系统。

(2)所有荧光灯均配电子镇流器

(3)卫生间插座采用防水防溅型插座;户内低于1.8m 的插座均采用安全型插座。

(4)各照明器具的安装高度详见主要设备材料表。

五、防雷接地系统

(1)本工程按民用三类建筑防雷要求设置防雷措施,利用建筑物金属体做防雷及接地装置,在女儿墙上设人工避雷带,利用框架柱内的两根对角主钢筋做防雷引下线,并利用结构基础内钢筋做自然接地体,所有防雷钢筋均焊接连通,屋面上所有金属构件和设备均应就近用φ10镀锌圆钢与避雷带焊接连通,接地电阻不大于4Ω,若实测大于此值应补打接地极直至满足要求;具体做法详见相关图纸。

(2)本工程设总等电位联结。应将建筑物的PE干线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联结。等电位联结做法按国家标准《等电位联结安装》(02D501—2)。

(3)所有带洗浴设备的卫生间均作等电位联结。(www.daowen.com)

(4)过电压保护:在电源总配电柜内装第一级电涌保护器(SPD)。

(5)本工程接地形式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。

六、电话、宽带系统

(1)电话电缆由室外穿管埋地引入首层的电话组线箱,再引至各个用户点。

(2)电话系统的管线、出线盒均为暗设,管线规格型号见系统图。

七、共用天线电视系统

(1)电视电缆由室外穿管埋地引入首层的电视前端箱,再分配到各用户分网。

(2)电视系统的管线、出线盒均为暗设,管线规格型号见系统图。

八、安装方式

(略)

九、其他施工中应与土建密切配合,做好预留、预埋工作,严格按照国家有关规范、标准施工,未尽事宜在图纸会审及施工期间另行解决,变更应经设计单位认可。

8.7.4.2 照明配电系统图

照明配电系统图是用图形符号、文字符号绘制的,用以表示建筑照明配电系统供电方式、配电回路分布及相互联系的建筑电气工程图,能集中反映照明的安装容量、计算容量、计算电流、配电方式、导线或电缆的型号、规格、数量、敷设方式及穿管管径、开关及熔断器的规格型号等。通过照明系统图,可以了解建筑物内部电气照明配电系统的全貌,同时,照明系统图也是进行电气安装调试的主要图纸之一。

照明系统图的主要内容包括以下几项。

(1)电源进户线、各级照明配电箱和供电回路,表示其相互连接形式。

(2)配电箱型号或编号,总照明配电箱及分照明配电箱所选用计量装置、开关和熔断器等器件的型号、规格。

(3)各供电回路的编号、导线型号、根数、截面和线管直径,以及敷设导线长度等。

(4)照明器具等用电设备或供电回路的型号、名称、计算容量和计算电流等。

图8.66所示为一住宅楼照明配电系统图。

8.7.4.3 平面布置图

1.照明、插座平面图

(1)照明平面图的用途和特点。照明平面图主要用来表示电源进户装置、照明配电箱、灯具、插座和开关等电气设备的数量、型号、规格、安装位置、安装高度,表示照明线路的敷设位置、敷设方式、敷设路径及导线的型号、规格等。

(2)照明、插座平面图举例。如图8.67、图8.68所示分别为某高层公寓标准层插座、照明平面图。

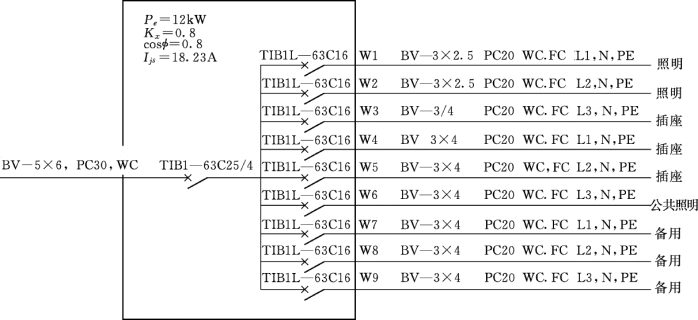

图8.66 某住宅楼照明配电系统图

Pe额定功率;Kx—需要系数;cosφ—功率因数;Ijs—计算电流

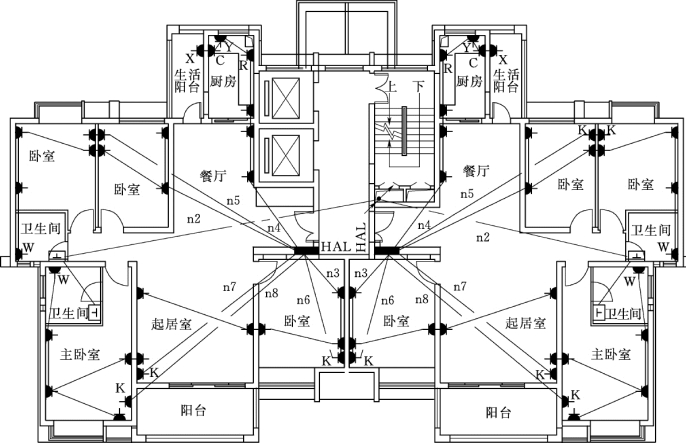

图8.67 某高层公寓标准层插座平面图

2.防雷平面图

防雷平面图是指导具体防雷接地施工的图纸。通过阅读,可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的连接方式等情况,在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范,从而对该建筑物的防雷接地系统有一个全面的了解和掌握。如图8.69所示为某办公楼屋顶防雷平面图。

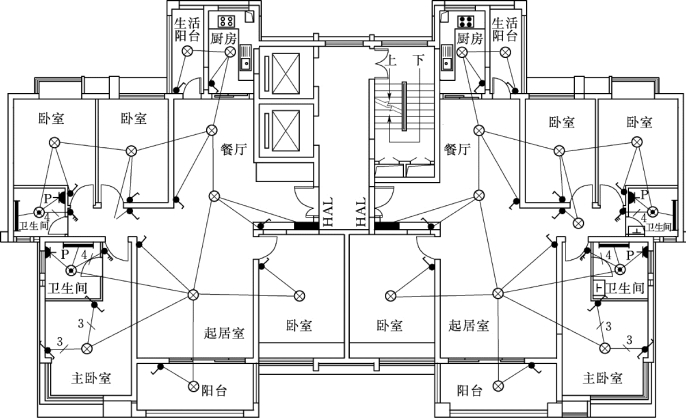

图8.68 某高层公寓标准层照明平面图

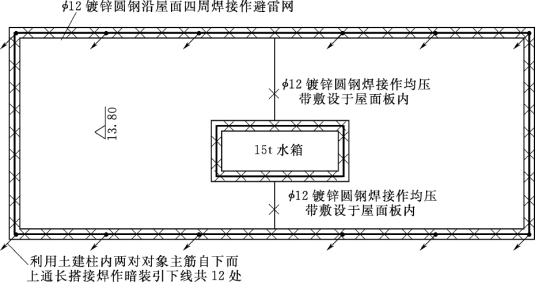

图8.69 某办公楼屋顶防雷平面图
