建筑设备的标注8种设备的详解

8.7.3.1 灯具的标注

灯具的标注是在灯具旁按灯具标注规定标注灯具的数量、型号、灯具中的光源数量和容量、悬挂高度和安装方式。

照明灯具的标注格式为

式中 a——同一房间内同型号灯具个数;

b——灯具型号或者代号,见表8.9;

c——每盏照明灯具的光源个数;

d——每个光源的额定功率,W;

e——安装高度(当为“—”时表示吸顶安装),m;

L——光源种类,见表8.10。

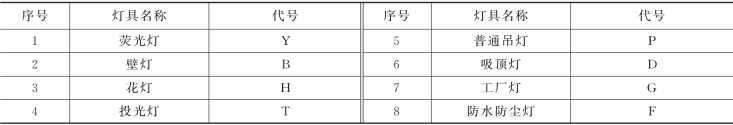

表8.9 常用灯具的代号

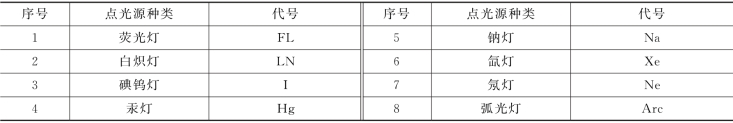

表8.10 常用电光源的代号

例如:5-YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯,每盏灯具中装设2只功率为40W 的灯管,灯具的安装高度为2.5m,灯具采用链吊式安装方式。如果灯具为吸顶安装,那么安装高度可用“—”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具,可以标注一处。

例如:20-YU601×60/3CP表示20盏YU60型U 形荧光灯,每盏灯具中装设1只功率为60W 的U 形灯管,灯具采用线吊安装,安装高度为3m。

8.7.3.2 配电线路的标注

配电线路的标注用以表示线路的敷设方式及敷设部位,采用英文字母表示。配电线路的标注格式为:

式中 a——回路编号;

b——导线型号;

c——导线根数;

d——导线截面面积,mm2

e——敷设方式及穿管管径;

f——敷设部位。

线路敷设方式及敷设部位见表8.11和表8.12。(www.daowen.com)

表8.11 线路敷设方式代号

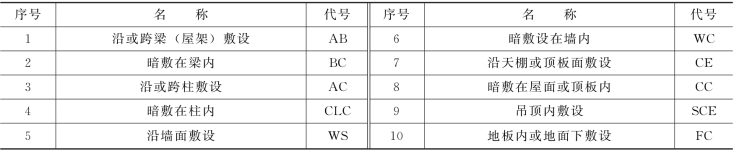

表8.12 线路敷设部位文字符号

例如:BV(3×50+1×25)SC50-FC表示线路是铜芯塑料绝缘导线,3根50mm2,1根25mm2,穿管径为50mm 的钢管沿地面暗敷。

又例如:BLV(3×60+2×35)SC70-WC 表示线路为铝芯塑料绝缘导线,3根60mm2,2根35mm2,穿管径为70mm 的钢管沿墙暗敷。

8.7.3.3 照明配电箱的标注

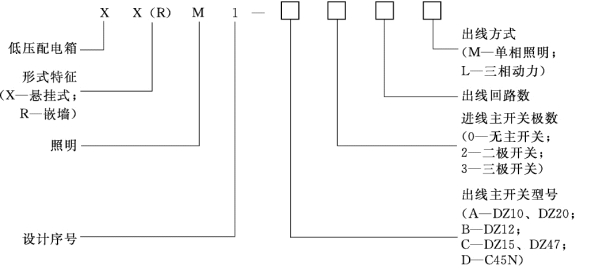

如图8.65所示,型号为XRM1-A312M 的配电箱,表示该照明配电箱为嵌墙安装,箱内装设一个型号为DZ20的进线主开关,单相照明出线开关12个。

图8.65 照明配电箱标注

8.7.3.4 开关及熔断器的标注

开关及熔断器的表示,也为图形符号加文字标注,其文字标注格式一般为:

若需要标注引入线的规格时,则标注为:

其中:a——设备编号;

b——设备型号;

c——额定电流,A;

d——导线型号;

e——导线根数;

f——导线截面,mm2

g——导线敷设方式;

i——整定电流,A。

例如:标注Q3DZ10-100/3-100/60,表示编号为3号的开关设备,其型号为DZ10-100/3,即装置式3级低压空气断路器,其额定电流为100A,脱扣器整定电流为60A。
