电气施工图的阅读方法如下。

（1）熟悉电气图例符号，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见中国标准出版社出版的《电气设备用图形符号国家标准汇编》（2009），如表8.4、表8.5、表8.6，表8.7为线路走向方式代号，表8.8为接线原理图形符号。

表8.4　灯具类型型号代号

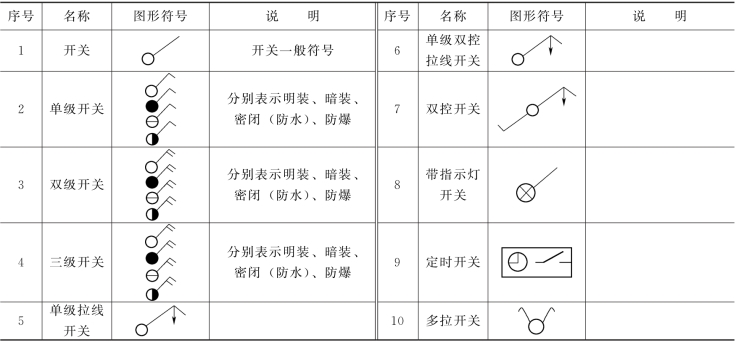

表8.5　照明开关在平面布置图上的图形符号

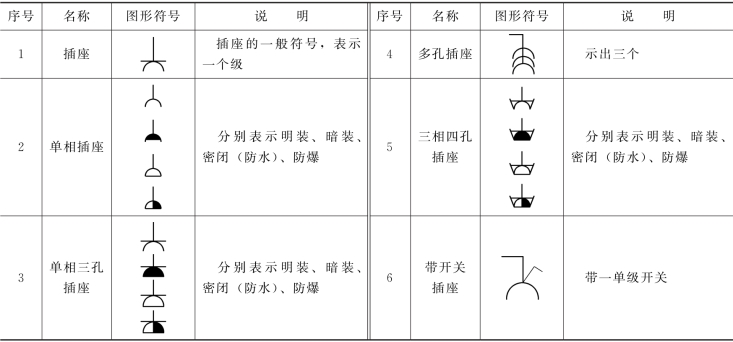

表8.6　插座在平面图上的图形符号

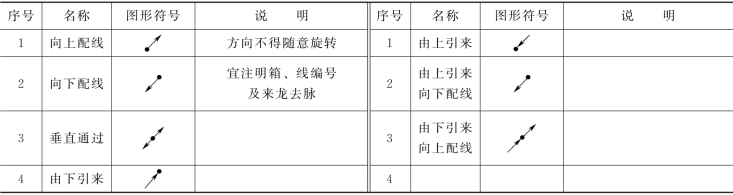

表8.7　线路走向方式代号

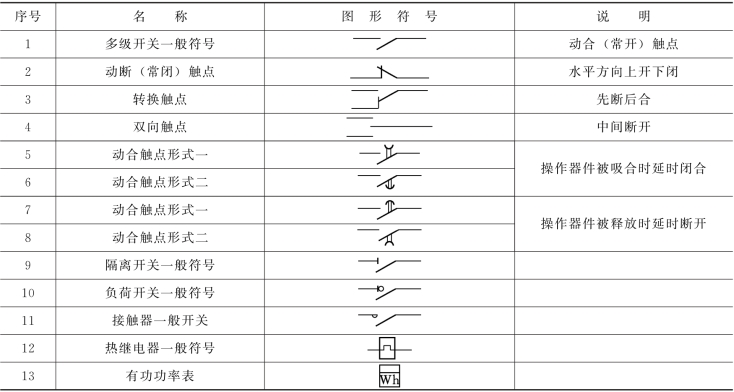

表8.8　接线原理图图形符号

（2）针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。

1）看标题栏及图纸目录。了解工程名称、项目内容、设计日期及图纸内容、数量等。

2）看设计说明。了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。

3）看设备材料表。了解工程中所使用的设备、材料的型号、规格和数量。

4）看系统图。了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。

5）看平面布置图。如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。(www.daowen.com)

6）看控制原理图。了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。

7）看安装接线图。了解电气设备的布置与接线。

8）看安装大样图。了解电气设备的具体安装方法、安装部件的具体尺寸等。

（3）抓住电气施工图要点进行识读。

1）在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数。

2）了解电源的进户方式是由室外低压架空引入还是电缆直埋引入。

3）明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数。

4）明确电气设备、器件的平面安装位置。

（4）结合土建施工图进行阅读。电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。

（5）熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应首先了解室内配线的施工顺序。

1）根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置。

2）结合土建施工进行各种预埋件、线管、接线盒和保护管的预埋。

3）装设绝缘支持物、线夹等，敷设导线。

4）安装灯具、开关、插座及电气设备。

5）进行导线绝缘测试、检查及通电试验。

6）工程验收。

（6）识读时，施工图中各图纸应协调配合阅读。对于具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。
