灯具的主要作用是固定和保护光源，重新分配光源发出光通量，提高电光源光通量的利用率，并使被照射面获得均匀的照度，以及防止和减少眩光，装饰和美化环境等。

8.3.4.1　灯具的分类

1.按安装方式分类

按安装方式可分为悬吊式、吸顶式、壁式、嵌入式、半嵌入式、落地式、台式、庭院式及道路广场式，如图8.40所示。

2.按灯具用途分类

（1）实用照明灯具。实用照明灯具指符合高效率和低眩光的要求，以照明功能为主的灯具。

（2）应急照明灯具。应急照明灯具指公共场所设置的火灾事故及其他危险情况下用于应急和疏散诱导指示照明的灯具。

（3）障碍照明灯具。障碍照明灯具指为了保证飞机在空中飞行的安全或船只在水运航道中航行的安全，在高建筑物或构筑物的顶端或水运航道的两边设置的障碍照明灯具。

（4）装饰照明灯。灯具以装饰照明为主，一般由装饰性零部件围绕着电光源组合而成，具有优美的造型和华丽的外表，能起到美化环境或制造特殊氛围的效果。

3.按灯具结构形式分类

（1）开启型灯具。灯具是敞口的或无罩的，光源与外界环境直接相通，如图8.41（a）所示。

（2）闭合型灯具。具有闭合的透光罩，但内外仍能自由通气，尘埃易进入透光罩内，如图8.41（b）所示。常作为天棚灯和庭院灯。

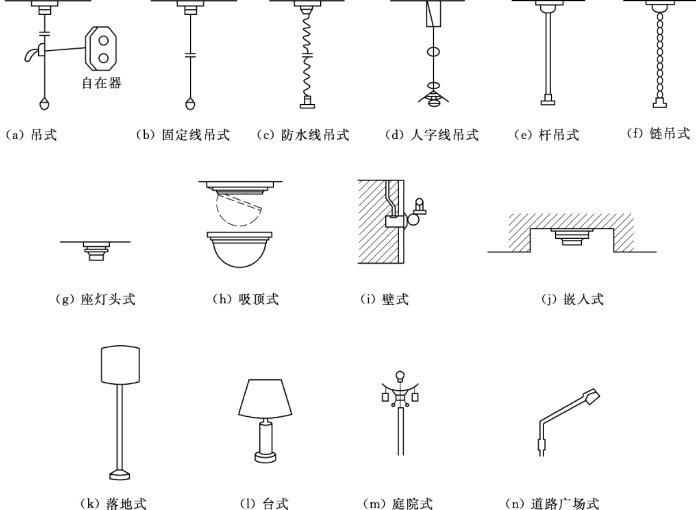

图8.40　灯具的安装方式

（3）密闭型灯具。透光罩在密闭处加以密封，将灯具内电光源与外界隔绝，内外空气不能流通，如图8.41（c）所示。可作为需要防潮、防水和防尘场所照明灯具。

（4）防爆型灯具。符合《防爆型电气设备制造检验规程》（GB1336—1977），能安全地在有爆炸危险的场所中使用，如图8.41（d）所示。

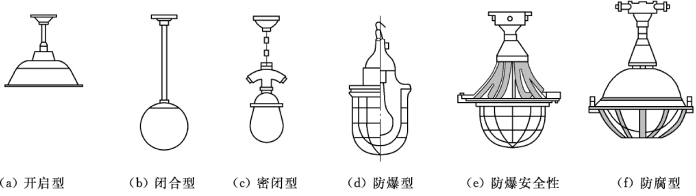

图8.41　照明灯具按结构形式分类

（5）安全型灯具。透光罩将灯具内外隔绝，在任何条件下，不会因灯具引起爆炸危险，如图8.41（e）所示。这种灯具使周围环境中的爆炸气体不能进入灯具内部，可避免灯具正常工作中产生的火花而引起的爆炸。它适用于在不正常情况下有可能发生爆炸危险的场所。

（6）隔爆型灯具。隔爆型灯具结构特别坚实，并且有一定的隔爆间隙，即使发生爆炸也不易破裂，如图8.41（f）所示。它适用于在正常情况下有可能发生爆炸的场所。

4.按光通量在上、下半球分配比例分类

按光通量在上、下半球分配的比例不同分为直接型、半直接型、漫射型、间接型、半间接型灯具等。

（1）直接型：光源的90%以上的光通量向下直接照射，效率高，但灯具上半部几乎没有光通量，方向性强导致阴影较浓。按配光曲线分为五种：广照型、均匀照型、配照型、深照型、特深照型。

（2）半直接型。光源的60%～90%直接投射到被照物体上，而有10%～40%经过反射后再投射到被照物体上。

（3）漫射型。利用半透明磨砂玻璃罩、乳白色玻璃罩或特制的格栅制成封闭式的灯罩，造型美观，使光线形成多方向的漫射，其光线柔和，有很好的艺术效果，但是光通损失较多，光效较低，适用于起居室、会议室和一些大的厅、堂照明。

（4）半间接型。这类灯具上半部用半透明材料，下半部用漫射透光材料制成。

（5）间接型。光源90%以上的光先照到墙上或顶棚上，再反射到被照物体上，使光线柔和，无眩光和明显阴影，使室内具有安详、平和的气氛，适用于卧室、起居室等场所的照明。

8.3.4.2　灯具的选择

照明灯具的选择是照明系统安装的基本内容之一，应考虑按以下几方面进行选择：

1.电光源的选择

电光源的种类选择应考虑照明的要求和使用的环境条件以及电光源的特点。

2.按配光曲线选择灯具

（1）一般生活和工作场所，可选择直接型、半直接型、漫射型及荧光灯具。

（2）在高大建筑物内，灯具安装高度在4～6m 时，宜采用深照型、配照型灯具，也可选用广照型灯具。

（3）室外照明，一般选用广照型灯具，道路照明可选用投光灯。

3.根据环境条件选择灯具

（1）在正常环境中，可选用开启型灯具。

（2）在潮湿、多灰尘的场所，应选用密闭型防水、防潮、防尘灯。

（3）在有爆炸危险的场所，可根据爆炸危险的级别适当地选择相应的防爆灯具。

（4）在化学腐蚀的场所，可选用耐腐蚀性材料制成的灯具。

（5）在易受机械损伤的环境中，应采用带保护网罩的灯具。

4.灯具形状应与建筑物风格相协调

（1）按建筑物的建筑艺术风格可分为古典式和现代式、中式和欧式等建筑艺术风格。

（2）按建筑物的结构形式分为直线形、曲线形和圆形等。

（3）按建筑物的功能分为民用建筑物、工业建筑物和其他用途建筑物等。

8.3.4.3　照明设备的安装

1.灯具的安装

（1）灯具安装的技术要求。

1）安装的灯具应配件齐全，灯罩无损坏。

2）螺口灯头接线必须将相线接在中心端子上，零线接在螺纹的端子上；灯头外壳不能有破损和漏电。

3）灯具安装高度。室内一般不低于2.5m，室外不低于3.0m。

4）地下建筑内的照明装置，应有防潮措施，灯具低于2.0m 时，灯具应安装在人不易碰到的地方，否则应采用36V 及以下的安全电压。

5）嵌入顶棚内的装饰灯具应固定在专设的框架上，电源线不应贴近灯具外壳，灯线

应留有裕量，固定灯罩的框架边缘应紧贴在顶棚上，嵌入式日光灯管组合的开启式灯具、灯管应排列整齐，金属间隔片不应有弯曲扭斜等缺陷。

6）配电盘及母线的正上方不得安装灯具，事故照明灯具应有特殊标志。

（2）吊灯安装。大的吊灯安装于结构层上，如楼板、屋架下弦和梁上，小的吊灯常安装在搁棚上或补强搁棚上，无论单个吊灯或组合吊灯，都由灯具厂一次配套生产，所不同的是，单个吊灯可直接安装，组合吊灯要在组合后安装或安装时组合。

安装吊灯需在结构层中预埋铁件和木砖（水砖垂重除外）。埋设位置应准确，并应有足够的调整余地。在铁件和木砖上设过渡连接件，以便调整理件误差，可与理件钉、焊、拧穿。吊杆、吊索与过渡连接件连接。(www.daowen.com)

（3）吸顶安装（图8.42）。吸顶灯有圆形、方形工矩形底座（底盘），底座大小不等。灯具底座可以用胀管螺栓紧固，也可以用木螺丝在预埋木砖上紧固。如果灯座底座直径超过100mm，必须用2 枚螺钉。灯具底座安装如果采用预埋螺栓、穿透螺栓，其螺栓直径不得小于6mm。图8.42为吸顶灯安装示意图。

（4）壁灯安装。壁灯安装方法比较简单，待位置确定好后，主要是壁灯灯座的固定，往往采用预埋件或打孔的方法，将壁灯固定在墙壁上。

（5）荧光灯安装。荧光灯（日光灯）的安装方式有嵌入式、吸顶式、吊链式和吊管式4种。安装时应按电路图正确接线；灯具要固定牢固。图8.43（a）为嵌入式荧光灯安装示意图，图8.43（b）为吊链式荧光灯安装示意图。

2.照明配电箱的安装

照明配电箱的安装方式有明装和嵌入式暗装两种。

（1）照明配电箱安装的技术要求。

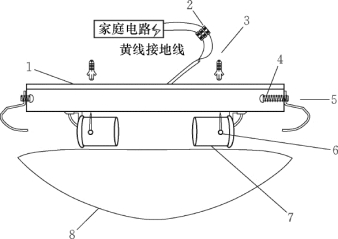

图8.42　吸顶灯安装示意图

1—吸顶盘；2—接线端子；3—胀管螺栓；4—螺丝和弹簧；5—一个可伸缩的卡扣；6—自攻螺丝；7—E27灯头；8—艺术灯罩

1）在配电箱内，有交、直流或不同电压时，应有明显的标志或分设在单独的板面上。

2）导线引出板面，均应套设绝缘管。

3）配电箱安装垂直偏差不应大于3mm。暗设时，其面板四周边缘应紧贴墙面，箱体与建筑物接触的部分应刷防腐漆。

4）照明配电箱安装高度，底边距地面一般为1.5m；配电板安装高度，底边距地面不应小于1.8m。

5）三相四线制供电的照明工程，其各相负荷应均匀分配。

6）配电箱内装设的螺旋式熔断器（RL1），其电源线应接在中间触点的端子上，负荷线接在螺纹的端子上。

7）配电箱上应标明用电回路名称。

（2）悬挂式配电箱的安装。悬挂式配电箱可安装在墙上或柱子上。直接安装在墙上时，应先埋设固定螺栓，固定螺栓的规格和间距应根据配电箱的型号和重量以及安装尺寸决定。

施工时，先量好配电箱安装孔尺寸，在墙上划好孔位，然后打洞，埋设螺栓（或用金属膨胀螺栓）。待填充的混凝土牢固后，即可安装配电箱。安装配电箱时，要用水平尺校正其水平度，同时要校正其安装的垂直度。

（3）嵌入式暗装配电箱的安装。嵌入式暗装配电箱的安装，通常是按设计指定的位置，在土建砌墙时先把与配电箱尺寸和厚度相等的木框架嵌在墙内，使墙上留出配电箱安装的孔洞，待土建结束，配线管预埋工作结束，敲去木框架将配电箱嵌入墙内，校正垂直和水平，垫好垫片将配电箱固定好，并做好线管与箱体的连接固定，然后在箱体四周填入水泥砂浆。

（4）配电箱的落地式安装。配电箱落地安装时，在安装前先要预制一个高出地面一定高度的混凝土空心台，这样可使进出线方便，不易进水，保证运行安全。进入配电箱的钢管应排列整齐，管口高出基础面50mm 以上。

开关的作用是接通或断开照明灯具电源。根据安装形式分为明装式和暗装式两种。明装式有拉线开关、扳把开关等；暗装式多采用扳把开关（跷板式开关）。

插座的作用是为移动式电器和设备提供电源。有单相三极三孔插座、三相四极四孔插座等种类。开关、插座安装必须牢固，接线要正确，容量要合适。它们是电路的重要设备，直接关系到安全用电和供电。

图8.43　荧光灯安装

1—PVC管；2—接线盒；3—护套软线；4—照明灯具；5—大龙骨；6—T 形轻钢龙骨；7—吊杆金属；8—轻质板；9—灯架；10—启辉器；11—启辉器座；12—镇流器；13—灯座；14—灯管

3.开关、插座的安装

（1）开关安装的要求。

1）同一场所开关的切断位置应一致，操作应灵活可靠，接点应接触良好。

2）开关安装位置应便于操作，安装高度应符合下列要求：

a.拉线开关距地面一般为2～3m，距门框为0.15～0.2m；

b.其他各种开关距地面一般为1.3m，距门框为0.15～0.2m。

3）成排安装的开关高度应一致，高低差不大于2mm；拉线开关相邻间距一般不小于20mm。

4）电器、灯具的相线应经开关控制。

5）跷板开关的盖板应端正严密，紧贴墙面。

6）在多尘、潮湿场所和户外应用防水拉线开关或加装保护箱。

7）在易燃、易爆场所，开关一般应装在其他场所控制，或采用防爆型开关。

8）明装开关应安装在符合规格的圆木或方木上。

（2）插座安装要求。

1）交、直流或不同电压的插座应分别采用不同的形式，并有明显标志，且其插头与插座均不能互相插入。

2）单相电源一般应用单相三极三孔插座，三相电源应用三相四极四孔插座，在室内不导电地面可用两孔或三孔插座。

3）插座的安装高度应符合下列要求：

a.一般距地面高度为1.3m，在托儿所、幼儿园、住宅及小学等场所不应低于1.8m，同一场所安装的插座高度应尽量一致。

b.车间及试验室的明、暗插座一般距地面高度不低于0.3m，特殊场所暗装插座一般不应低于0.15m，同一室内安装的插座高低差不应大于5mm，成排安装的插座不应大于2mm。

4）舞台上的落地插座应有保护盖板。

5）在特别潮湿，有易燃、易爆气体和粉尘较多的场所，不应装设插座。

6）明装插座应安装在符合规格的圆木或方木上。

7）插座的额定容量应与用电负荷相适应。

8）单相二孔插座接线时，面对插座左孔接工作零线，右孔接相线；单相三孔插座接线时，面对插座左孔接工作零线，右孔接相线，上孔接保护零线或接地线，严禁将上孔与左孔用导线相连接；三相四孔插座接线时，面对插座左、下、右三孔分别接A、B、C 相线，上孔接保护零线或接地线。

9）明装插座的相线上容量较大时，一般应串接熔断器。

10）暗装的插座应有专用盒，盖板应端正，紧贴墙面。

（3）开关和插座的安装。明装时，应先在定位处预埋木榫或膨胀螺栓以固定木台（方木或圆木），然后在木台上安装开关或插座。暗装时，应设有专用接线盒，一般是先行预埋，再用水泥砂浆填充抹平，接线盒口应与墙面粉刷层平齐，等穿线完毕后再安装开关或插座，其盖板或面板应端正，紧贴墙面。

安装开关的一般方法如图8.44所示。

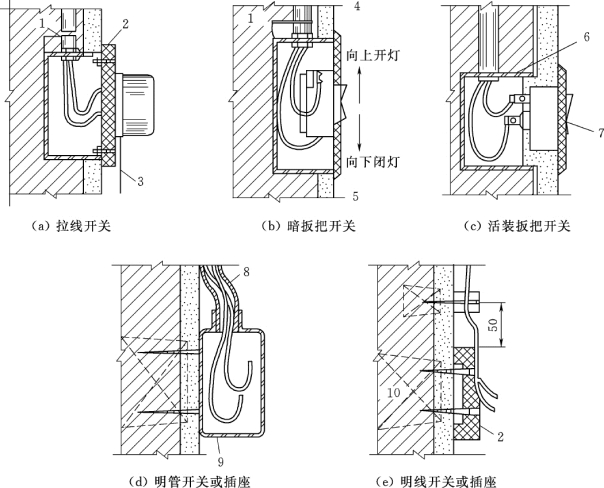

图8.44　开关和插座安装方法

1—焊接；2—木台；3—拉线；4—接线盒；5—开关板；6—塑料盒；7—开关；8—铁管；9—明开关盒；10—木砖
