8.2.7.1　照明配电系统

照明配电系统的特点是按建筑物的布局选择若干配电点，一般情况下，在建筑物形成的每个沉降与伸缩区内设1～2个配电点，其位置应使照明支路线路的长度不超过40m，如条件允许最好将配电点选在负荷中心。

建筑物为平房时，一般按所选的配电点连接成树干式配电系统。

当建筑物为多层楼房时，可在底层设进线电源配电箱或总配电室，其内设置可切断整个建筑照明供电的总开关和3只单相电度表，作为紧急事故或维护干线时切断总电源和计量建筑用电时使用。建筑的每层均设置照明分配配电箱，设置分配电箱时要做到三相负荷基本平衡。分配电箱内设照明支路开关及便于切断各支路电源的总开关，考虑短路和过流保护均采用空气开关或熔断器，并要考虑设置漏电保护装置。每个支路开关应注明负荷容量、计算电流、相别及照明负荷的所在区域。当支路开关不多于3 个时，也可不设总开关。

如图8.32所示为某公寓楼宿舍内的照明配电箱配电系统。配电箱进线引至底层配电柜，经宿舍配电箱后引出4条支路，分别是照明、插座、热水器、空调支路。

图8.32　某公寓楼宿舍内的照明配电箱配电系统

以上所述为一般照明的配电系统，当有事故照明时，需与一般照明的配电分开，另按消防要求自成系统。(www.daowen.com)

8.2.7.2　动力配电系统

动力负荷的电价为两种，即非工业电力电价及照明电价。动力负荷的使用性质分为多种，如建筑设备（电梯和自动门）、建筑设备机械（水泵和通风机等）、各种专业设备（炊事、医疗和实验设备等）。动力负荷的配电需按电价、使用性质归类，按容量及方位分线路。对集中负荷采取放射式配电干线；对分散负荷采用树干式配电，依次连接各个动力负荷配电盘。

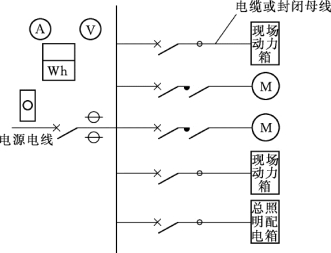

多层建筑物当各层均有动力负荷时，宜在每个伸缩沉降区的中心各层设置动力配电点，并设分总开关作为检修或紧急事故切断电源用。电梯设备的配电，一般直接由总配电装置引至屋顶机房。如图8.33所示为某动力控制中心的配电系统。

图8.33　某动力控制中心的配电系统

A—额定电流表；V—额定电压表；M—电动机；Wh—电能表
