电力系统是由发电厂、电力线路、变配电所和电能用户等环节组成的电能生产与消费系统，如图8.1所示。它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。为实现这一功能，电力系统在各个环节和不同层次还具有相应的信息与控制系统，对电能的生产过程进行测量、调节、控制、保护、通信和调度，以保证用户获得安全、优质的电能。

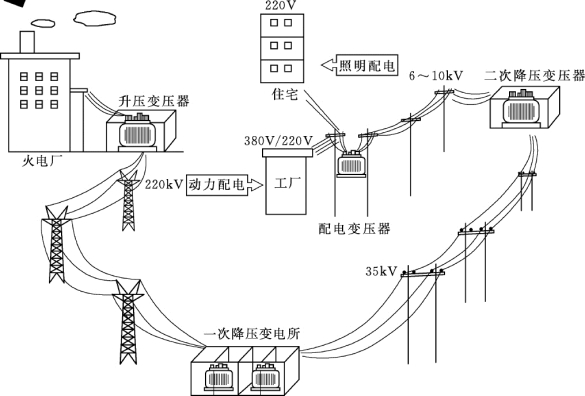

图8.1　电力系统示意图

8.2.1.1　发电厂

发电厂又称发电站，是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。现在的发电厂有多种发电途径：靠火力发电的称为火电厂，靠水力发电的称为水电厂，还有些靠太阳能（光伏）和风力与潮汐发电的电厂等；以核燃料为能源的核电厂已在世界许多国家发挥越来越大的作用。目前，在我国接入电力系统的发电厂主要是火力发电厂和水力发电厂。

8.2.1.2　电力线路

由于各种类型的发电厂多建于自然资源丰富的地方，一般距电能用户较远，所以需要各种不同电压等级的电力线路，将发电厂生产的电能源源不断地输送到各电能用户。电力线路的作用是输送电能，并把发电厂、变配电所和电能用户连接起来。(www.daowen.com)

电力线路按其用途及电压等级分为输电线路和配电线路。电压在35kV 及以上的电力线路称为输电线路；电压在10kV 及以下的电力线路称为配电线路。电力线路按其架设方法可分为架空线路和电缆线路；按其传输电流的种类又可分为交流线路和直流线路。

8.2.1.3　变配电所

引入电源不经过电力变压器变换，直接以同级电压重新分配给附近的变电所或供给各用电设备的电能供配场所称为配电所；而将引入电源经过电力变压器变换成另一级电压后，再由配电线路送至各变电所或供给各用电负荷的电能供配场所称为变配电所，简称为变电所。

8.2.1.4　电能用户

电能用户又称电力负荷。在电力系统中，一切消费电能的用电设备均称为电能用户。

用电设备按其用途可分为动力用电设备（如电动机等）、工艺用电设备（如电解、电镀、冶炼、电焊、热处理等）、电热用电设备（如电炉、干燥箱、空调等）、照明用电设备和试验用电设备等，它们将电能转换为机械能、热能和光能等不同形式，以满足生产、生活的不同需要。
