7.6.2.1　通风与空调工程施工图的图例

根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本小节介绍风道和通风空调设备图例，见表7.5～表7.9。

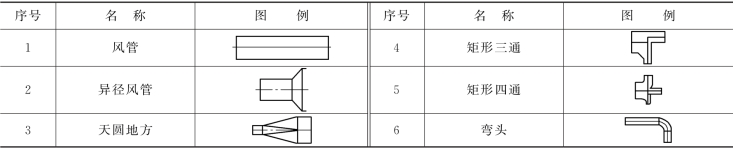

表7.5　常用的管道图例

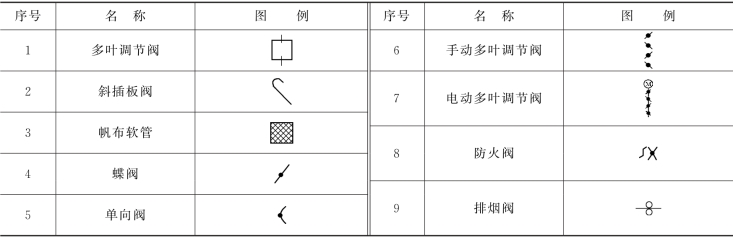

表7.6　常用的风管阀门图例

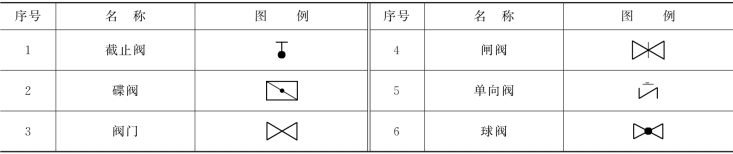

表7.7　常用的管道阀门图例

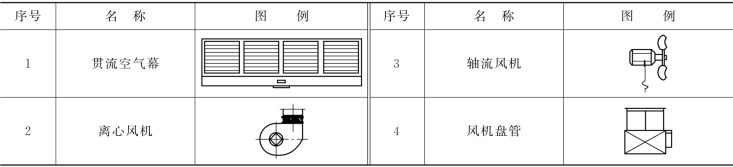

表7.8　常用的空调设备

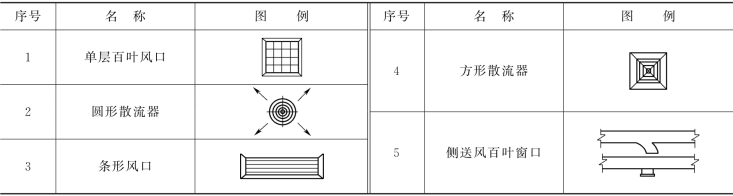

表7.9　常用的空调风口

7.6.2.2　通风与空调工程施工图的标注

1.定位尺寸标注

平、剖面图中应标注设备、管道中心线与建筑定位轴线间的间距尺寸。

2.风管规格标注

如图7.36所示，风管规格用管径或断面尺寸表示。圆形风管规格用其外径表示，直径数字前冠以希腊字母φ。如φ650表示外径650mm 的圆形风管。矩形风管规格用截面尺寸用“截面宽×截面高”表示。如图7.36，风管标注为600×250，表示该风管截面宽600mm，高250mm。

3.水管规格标注

焊接钢管规格用公称直径表示，DN××。如DN32，表示管道公称直径为32mm。无缝钢管和铜管的规格用“外径×壁厚”表示。金属软管和塑料软管用公称内径表示，De××。塑料硬管用外径表示，D××。

4.标高

在空调施工图中，建筑各部分的高度和被安装物体（风管、水管、设备）的高度用标高来表示。它的符号为。下面的横线为某处高度的界限，三角形上的横线上标注为该处的高度，标高的单位为“m”。标高时先设定标高的零点，通常为底层标高，与该零点相比较，高于它的位置，标高为正；低于它的位置，标高为负。

图7.36　风管规格标注（单位：mm）(www.daowen.com)

7.6.2.3　通风与空调工程施工图的识图

识读通风与空调施工图时，先读设计说明，对整个工程建立全面的概念。再识读原理图，了解水系统的工艺流程后，识读风管系统图。领会两种介质的工艺流程后，再读各层、各通风空调房间、制冷站、空调机房等的平面图。在识读过程中，按介质的流动方向读，原理图、系统图及平面图相互结合交叉阅读，能达到较好效果。

对于风系统图可以先从空调箱开始阅读，逆风流动方向看到新风口，顺风流动方向看至房间，再至回风干管、空调箱，再看回风干管至排风管、排风口这一支路。对于风系统，送风管与回风管的区别在于：以房间为界，送风管一般将送风口在房间内均匀布置，管路复杂；回风管一般集中布置，管路相对简单。回风管一般与新风管相接，然后一起混合被空调箱吸入，经过空调箱处理后送至送风管。送风口一般为双层百叶、方形散流器、圆形散流器及条形送风口等，回风口一般为单层百叶和单层隔栅等。

某建筑为某公司技术中心，共五层，设计内容为空调、通风及防排烟设计。该工程夏季空调冷负荷为520kW，冬季热负荷为365kW，与其他建筑（矿业大厦）共用冷热源。本工程中采用了两种典型的中央空调，即全空气系统和风机盘管系统。

一层、二层的大实验室采用全空气系统，其余控制室和办公室采用风机盘管加独立新风系统。三层、四层、五层办公室采用风机盘管加新风系统。卫生间设置机械排风。

空调冷、热水系统采用一次泵系统，水管为二管制。空气处理机组均配变频器，回水管上均设电动二通平衡调节阀。风机盘管均设电动二通阀，回风口内置温度传感器，由温控器设定房间温度就地控制。该工程所用空调送、回风管道、新风管道均采用无甲醛高憎水环保复合消音保温玻纤风管。

图7.37为该工程的设计与施工说明，图7.38为一层空调平面图，图7.39为二层空调平面图，图7.40为三层空调平面图，图7.41为四层、五层空调平面图，图7.42为屋顶层空调平面图，图7.43为空调系统图。

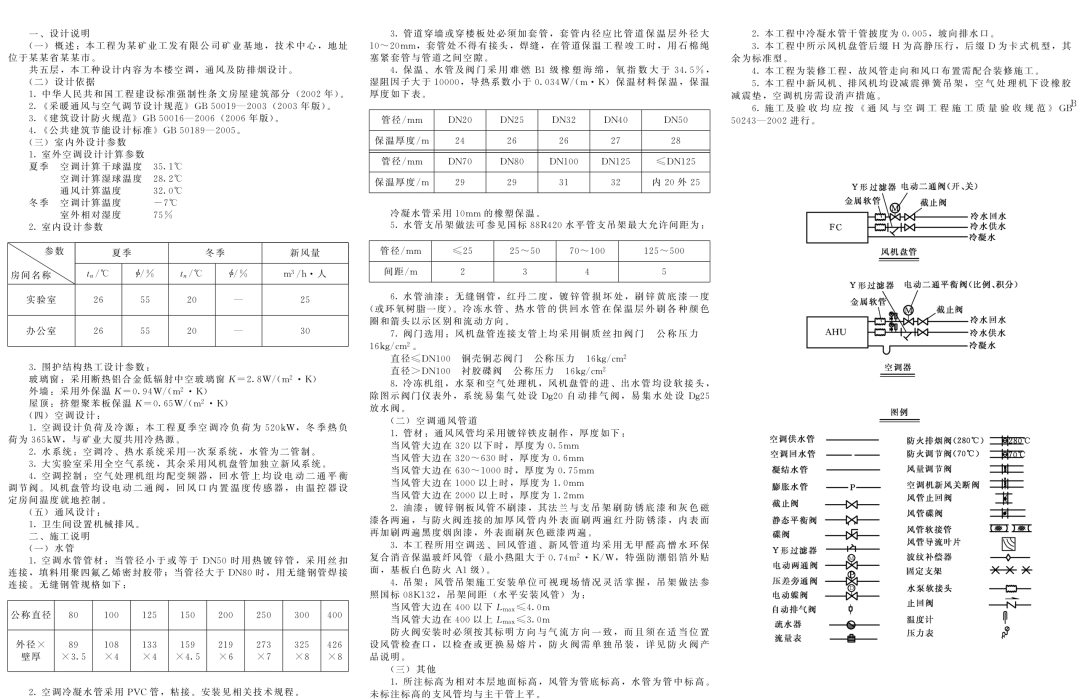

图7.37　设计与施工说明

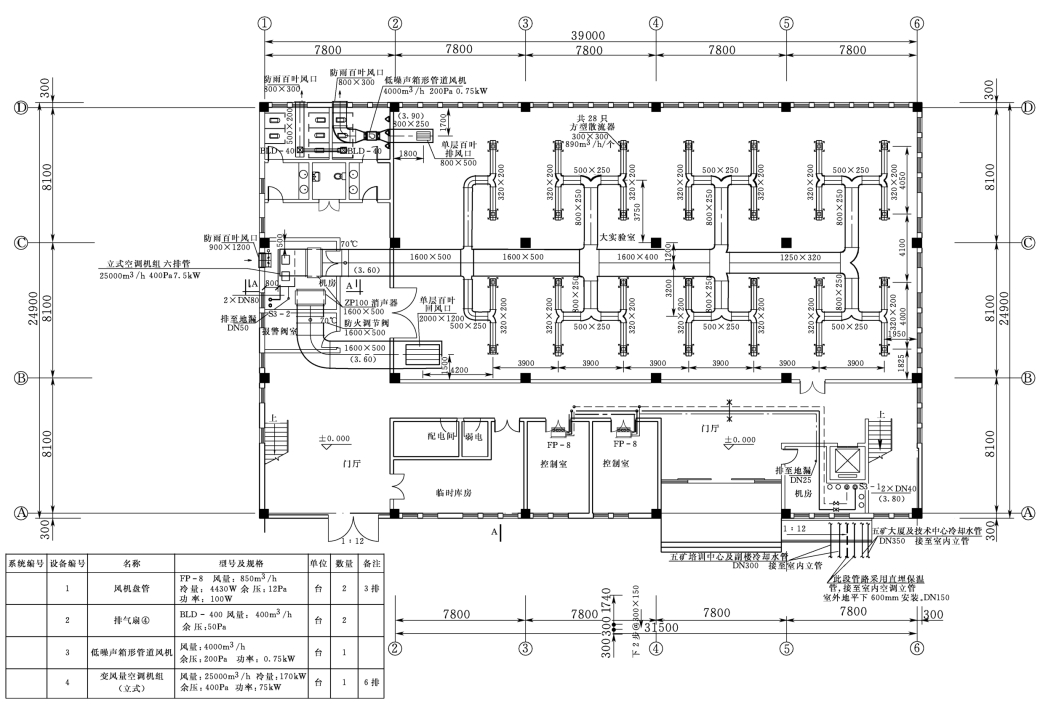

图7.38　一层空调平面图

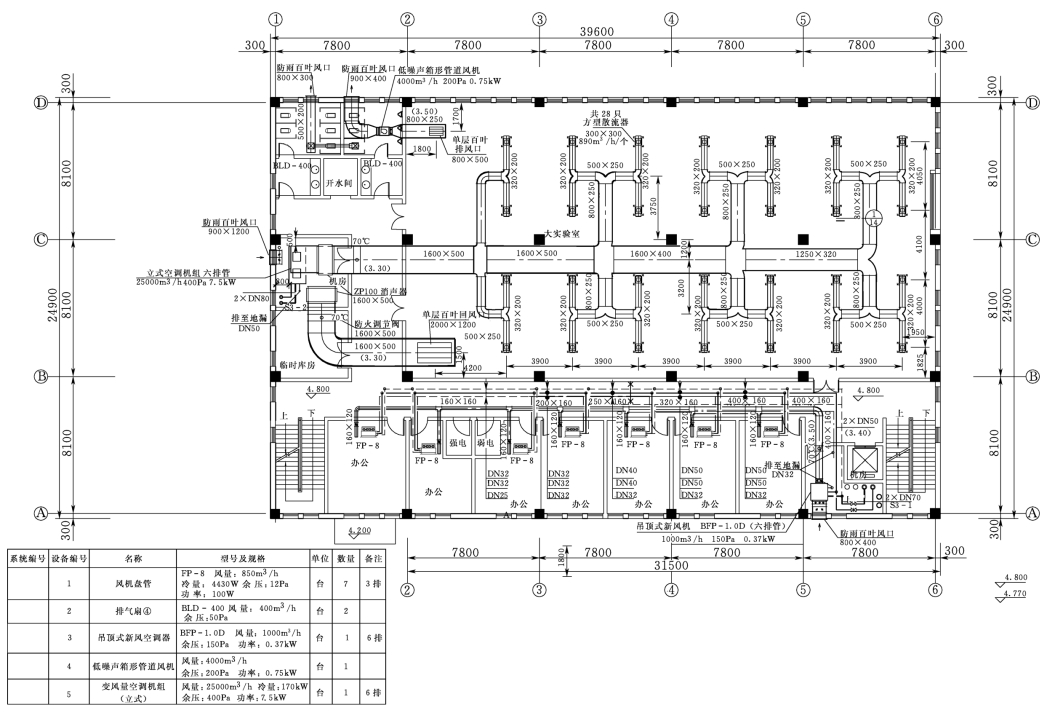

图7.39　二层空调平面图

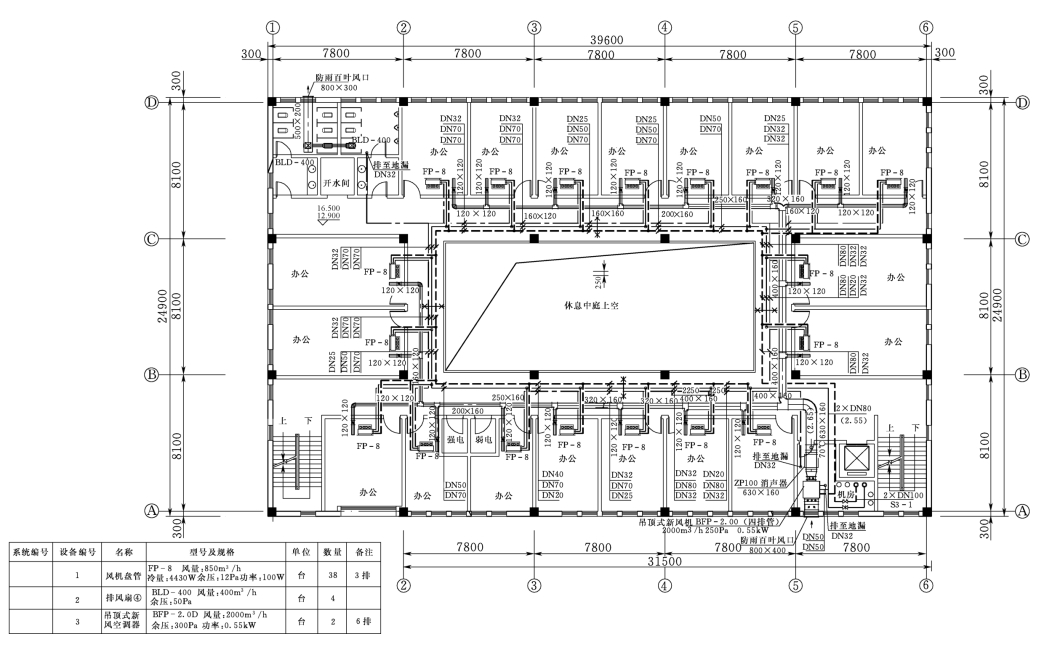

图7.40　三层空调平面图

图7.41　四、五层空调平面图

图7.42　屋顶层空调平面图

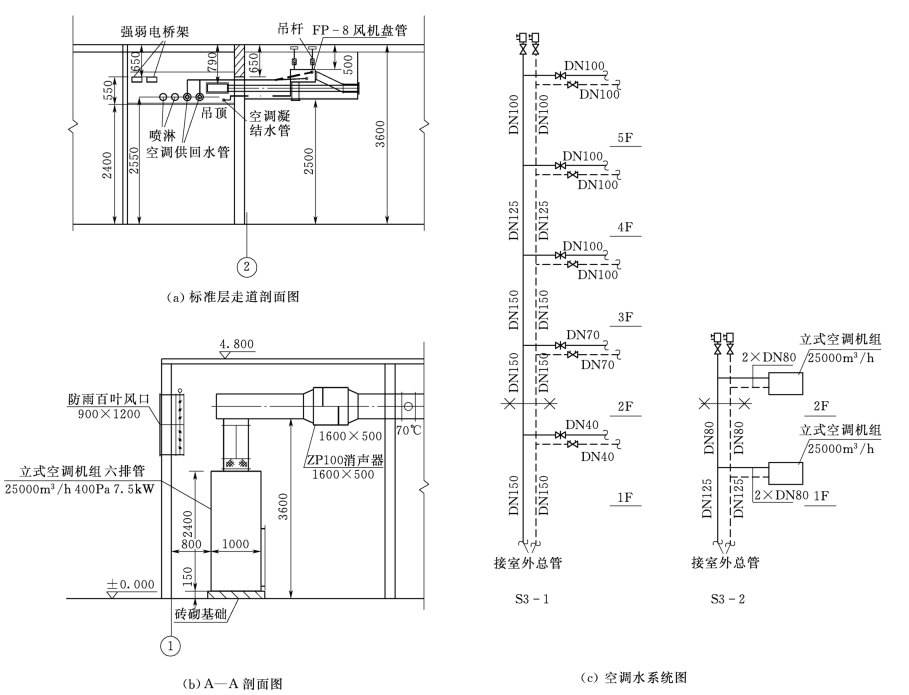

图7.43　空调系统图
