变制冷剂流量（VariedRefrigerantVolume，VRV）空调系统是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。一台室外机通过管路能够向若干个室内机输送制冷剂液体，如图7.35所示。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。VRV 系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且初期投资比较高。

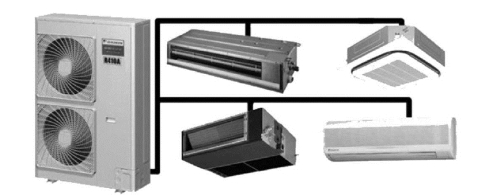

图7.35　变制冷剂流量空调系统

7.5.2.1　变制冷剂流量空调系统组成

1.室内机

室内机是变制冷剂流量空调系统的末端装置部分，带蒸发器和循环风机的机组与常见的分体空调的室内机原理上是相同的。为了满足各种建筑的要求可做成多种形式，如立式明装、立式暗装、卧式明装、卧式暗装、吸顶式、壁挂式、吊顶嵌入式等。

2.室外机

室外机是变制冷剂流量空调系统的关键部分，主要由风冷冷凝器和压缩机组成。当系统处于低负荷时，通过变频控制压缩机转速，使系统内冷媒的循环流量得以改变，对制冷量自动控制来说符合使用要求，对于容量较小的机组，通常只设一台变速压缩机；对于容量较大的机组，一般采用一台变速压缩机和一台定速压缩机联合工作。

3.室内机和室外机的匹配

采用变制冷剂流量空调系统，可以把不同功能和不同使用时间的房间合在同一个空调系统中，主要应该考虑室内合理匹配问题，这就需要考虑同时使用系数的问题。同时使用系数多少视具体情况而定，但是，室内机和室外机的容量比既不能低于50%，也不能超过130%。要充分体现其既能灵活布置，又能节省平常运行费用的特点。(www.daowen.com)

7.5.2.2　变制冷剂流量空调系统的工作原理

变制冷剂流量空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。

7.5.2.3　变制冷剂流量空调系统的特点

变制冷剂流量空调系统的特点如下：

（1）依据室内负荷在不同转速下连续运行，减少了因压缩机频繁启停而造成的能量损失。在制冷、制热工况下，能效比随频率的降低而升高，由于压缩机长时间工作在低频区域，故系统的季节能效比相对于传统空调系统有很大提高。采用压缩机低频启动，降低了启动电流，电气设备可较大节能，能避免对其他用电设备和电网的冲击。

（2）利用压缩机高频运行的方式系统调节容量，能有效调节室温与设定温度的差异，使室温波动变小，可改善室内的舒适程度。

（3）室内机风扇电机普遍采用直流无刷电机驱动，速度切换平滑，降低了室内机的噪声，极少出现传统空调系统在启停压缩机时所产生的振动噪声。

（4）结构紧凑，体积小，管径细，不需要设置水系统和水质管理设备，不需要专门的设备间和管道层，可降低建筑物造价，提高建筑面积的利用率。

（5）室内机的多元化可实现各个房间或区域的独立控制。热回收变制冷剂流量空调系统能在冬季和过渡季节向需要同时供冷和供热的建筑物提供冷、热源，将制冷系统的冷凝负荷和蒸发负荷同时利用，提高能源利用效率。因此，变制冷剂流量空调系统将是今后中小型楼宇空调系统的发展主流之一。
