7.4.2.1　压缩式制冷

压缩式制冷机由压缩机、冷凝器（凝汽器）、制冷换热器（蒸发器）、膨胀机或节流机构和一些辅助设备组成，如图7.30所示。这类制冷机的制冷剂在常温和普通低温下能够液化，在制冷机的工作过程中制冷剂周期性地冷凝和蒸发。常用的蒸气压缩式制冷机有单级的、两级的和复叠式3种。

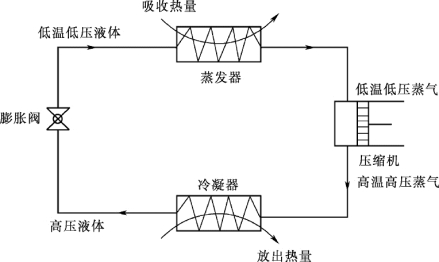

图7.30　压缩式制冷系统

单级蒸气压缩式制冷机：制冷剂从蒸发压力提高到冷凝压力只经过一级压缩的蒸气压缩式制冷机，简称单级制冷机。单级制冷机由压缩机、冷凝器、节流机构和蒸发器等组成。由压缩机排出的高压蒸气经冷凝器放出热量而冷凝成液体。接着，液体制冷剂经节流阀（膨胀阀）节流，压力和温度同时降低，进入蒸发器中，吸取载冷剂（用它去再冷却被冷却物体）的热量而蒸发成蒸气。然后，蒸气进入压缩机继续压缩，如此循环。为提高经济性，有的单级制冷机还在冷凝器后设置过冷器和回热器。单级制冷机的蒸发温度通常在-30～5℃之间。

两级蒸气压缩式制冷机：制冷剂从蒸发压力提高到冷凝压力需要经过两级压缩的蒸气制冷机。它比单级制冷机多一台压缩机、一台中间冷却器和节流阀。经高压压缩机压缩后的制冷剂蒸气，在冷凝器中冷凝成液体，然后分成两路：一路经节流阀A 进入中间冷凝器，冷却低压压缩机的排气和盘管中的液体，在中间冷凝器中蒸发的制冷剂蒸气连同低压压缩机的排气一同进入高压压缩机继续压缩；另一路在盘管内被冷却并经过节流阀B 节流至蒸发压力，进入蒸发器中蒸发制冷，蒸发后的蒸气进入低压压缩机压缩至中间压力，进入中间冷凝器。与单级制冷机相比，两级制冷机可达到较低的蒸发温度，通常在-70～-30℃之间。

复叠式制冷机：用不同制冷剂作为工作介质的两台（或数台）单级或两级压缩蒸气压缩式制冷机，用冷凝蒸发器联系起来的复合制冷机。冷凝蒸发器是一个利用高温级制冷剂的蒸发来冷凝低温级制冷剂的换热器。复叠式制冷机能达到很低的蒸发温度，为两个单级制冷机组成的复叠式制冷机的工作原理。它的高温级由高温级压缩机、冷凝器、节流阀和冷凝蒸发器组成；低温级由低温级压缩机、冷凝蒸发器、回热器、节流阀和蒸发器组成。高温级和低温级各为一台单级制冷机。冷凝蒸发器将高温级与低温级联系起来：对高温级来说，它是蒸发器；对低温级来说，它是冷凝器。冷凝蒸发器使低温级的放热量转变为高温级的制冷量。在低温级中，通常使用沸点较低的制冷剂，停机后制冷剂将全部气化，并导致压力过分升高。为了防止这一现象，通常在低温级系统中装设一个平衡容器。

7.4.2.2　吸收式制冷(www.daowen.com)

如图7.31所示，吸收式制冷机组靠吸收器-发生器组的作用完成制冷循环的制冷机。它用二元溶液作为工质，其中低沸点组用作制冷剂，即利用它的蒸发来制冷；高沸点组用作吸收剂，即利用它对制冷剂蒸气的吸收作用来完成工作循环。吸收式制冷机主要由几个换热器组成。常用的吸收式制冷机有氨水吸收式制冷机和溴化锂吸收式制冷机两种。

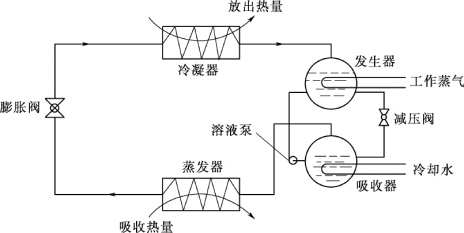

图7.31　吸收式制冷机组

氨水吸收式制冷机用氨水溶液作为工质，其中氨用作制冷剂，水用作吸收剂。单级（只有一个吸收器）氨水吸收式制冷机的工作原理与吸收式制冷机的工作原理相同，只是根据氨水溶液的特性在发生器的上部装有蒸馏塔和分凝器，用来提高氨蒸气的纯度。单级氨水吸收式制冷机的蒸发温度一般可达-30℃左右；两级吸收（用两个吸收器）的蒸发温度则更低，可达-60℃。氨水吸收式制冷机由于蒸发温度较低，可用于冷藏和工业生产过程，在化学工业中曾被广泛应用。但这种制冷机设备较笨重，金属消耗量大，需要使用较高压力的加热蒸气；且氨有毒性，对有色金属起腐蚀作用，故应用日渐减少。在家用冰箱中还使用一种吸收-扩散式制冷机，它也用氨水溶液作为工质，并充有氢气起平衡压力的作用。这种制冷机可用电或煤油加热，无运动部件，使用方便，且无噪声。

溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器及循环泵等几部分组成。在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。如此循环不息，连续制取冷量。由于溴化锂稀溶液在吸收器内已被冷却，温度较低，为了节省加热稀溶液的热量，提高整个装置的热效率，在系统中增加了一个换热器，让发生器流出的高温浓溶液与吸收器流出的低温稀溶液进行热交换，提高稀溶液进入发生器的温度。

溴化锂吸收式制冷机的发生器、冷凝器、蒸发器和吸收器可布置在一个筒体内（称单筒式），也可布置在两个筒体内（称双筒式）。双筒溴化锂吸收式制冷机为双筒式溴化锂吸收式制冷机的系统，它的工作原理与吸收式制冷机的工作原理相同，而差别在于：①使用蒸发器泵和吸收器泵，它们的作用是使冷剂水（制冷机）和吸收液分别在蒸发器和吸收器中循环流动，以强化与冷媒水（载冷剂）和冷却水的换热；②在冷凝器至蒸发器的冷剂水管路和发生器至吸收器的吸收液管路上均无节流阀，这是因为溴化锂吸收式制冷机高压部分与低压部分的压差很小，利用U 形管中的水封和吸收液管路中的流动阻力即可将高低压力分开。在单筒式制冷机中，冷凝器与蒸发器之间甚至可以不用U 形管，而用一个短管或几个喷嘴代替。
