防火排烟系统装置的目的是当建筑物着火时，保障人们安全疏散及防止火灾进一步蔓延，其设备和部件均应在发生火灾时运行和起作用。因此，产品必须经过公安消防监督部门的认可并颁发消防生产许可证方能有效。

6.3.4.1　防火阀

防火阀（图6.27）一般设于每个防火分区排烟支管与排烟主管道的连接处，由电信号开启或手动开启，当烟气温度达到280℃时靠温度熔断器使其关闭，以防止通过排烟管道向其他区域蔓延火灾，如图6.28所示。

图6.26　机械排烟

1—排烟风道；2—电动阀；3—排烟出口；4—防火阀（280℃）；5—风机；6—排烟口

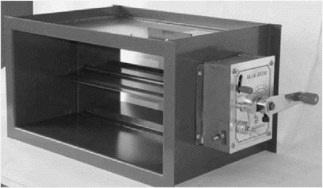

图6.27　防火阀

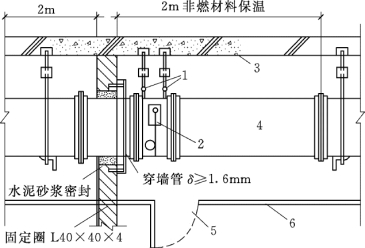

图6.28　防火墙处的防火阀示意图

1—吊架；2—防火阀；3—楼板；4—风管；5—检查口；6—吊顶

6.3.4.2　排烟口

发生火灾时，建筑物内所产生的烟气排向室外或烟道的出口称为排烟口。

排烟口装于烟气吸入口处，平时处于关闭状态，只有在发生火灾时才根据火灾烟气扩散蔓延情况予以开启。开启动作可手动或自动，手动又分为就地操作和远距离操作两种。熔断动作温度通常为280℃。排烟口动作后，可通过手动复位装置或更换温度熔断器予以复位，以便重复使用。(www.daowen.com)

排烟口有板式和多叶式两种。

（1）板式排烟口。如图6.29所示，板式排烟口的开关形式为单横轴旋转式，其手动方式为远距离操作装置。

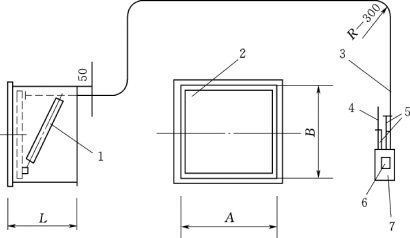

图6.29　板式排烟口

1—弹；2—铜板；3—钢丝控制缆绳；4—控制电缆；5—导管D.20；6—红色手动开启按钮远距离；7—自动开启装置

（2）多叶式排烟口。如图6.30所示，多叶式排烟口的开关形式为多横轴旋转式，其手动方式为就地操作和远距离操作两种。

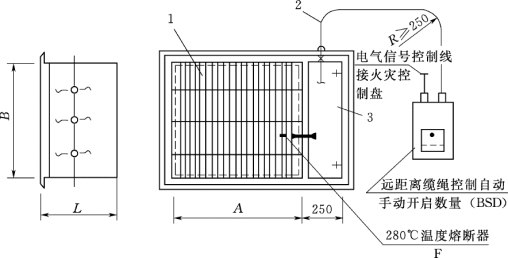

图6.30　多叶式排烟口

1—铝合金格栅风口；2—铜丝控制缆绳及套管；3—检查门

6.3.4.3　排烟风机

用于排烟的风机主要有离心风机和轴流风机，并应在其机房入口处设有当烟气温度超过280℃时能自动关闭的排烟防火阀。另外，还有自带电源的专用排烟风机。

排烟风机应有备用电源，并应有自动切换装置。排烟风机应耐热，变形小，在排出280℃高温烟气时连续工作30min仍能达到设计要求。
