6.3.3.1　自然排烟

利用火灾产生的热烟气流的浮力作用和室外风力作用使烟气通过建筑物的对外开口排至室外，实质是热烟气和冷空气的对流运动。具有结构简单、节省能源、运行可靠性高等优点。

对于建筑高度不大于50m 的公共建筑、工业建筑和建筑高度不大于100m 的住宅建筑，由于这些建筑受风压作用影响较小，可利用建筑本身的自然通风，基本能起到防止烟气进一步进入安全区域的作用。

（1）自然排烟方式一般有以下两种：

1）采用凹廊和阳台作为防烟楼梯间的前室或合用前室进行自然排烟，如图6.22所示。

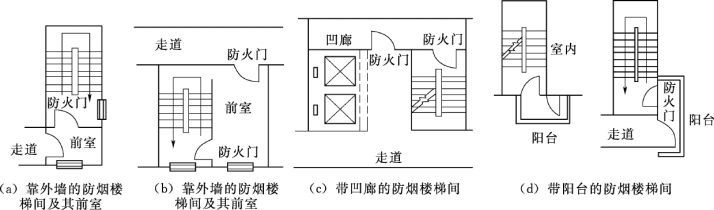

图6.22　利用凹廊、阳台自然排烟

2）防烟楼梯间前室或合用前室具有两个不同朝向的可开启外窗且有满足需要的可开启窗面积，可以认为该前室或合用前室的自然通风能及时排出漏入前室或合用前室的烟气，并可防止烟气进入防烟楼梯间，如图6.23所示。

（2）自然排烟方式受如下很多因素的影响：

1）室外风向和风速随季节变化。

2）火灾期间烟气的温度随时间变化。

3）高层建筑的热压作用随季节变化。

所以，50m 以上的一类建筑、100m 以上的住宅建筑，自然排烟方式不能满足防排烟的要求。

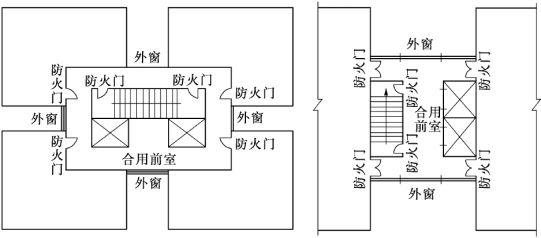

图6.23　有两个不同朝向的可开启外窗防烟楼梯间合用前室

6.3.3.2　机械排烟方式

对于50m 以上的一类建筑、100m 以上的住宅建筑的安全疏散区，采用加压防排烟方式来达到防烟的目的。加压防排烟就是借助机械力作用强迫送风或排气的手段来排除火灾烟气的方式。

1.机械加压送风防烟（图6.24）(www.daowen.com)

机械加压送风防烟系统的作用，是为了在建筑物发生火灾时提供不受烟气干扰的疏散路线和避难场所。因此，加压部位在关闭门时，必须与着火楼层保持一定的压力差（该部位空气压力值为相对正压）；同时在打开加压部位的门时，在门洞断面处能有足够大的气流速度，可有效地阻止烟气的入侵，保证人员安全疏散与避难，如图6.25所示。

根据相关国家标准规定，下列部位应设置独立的机械加压送风的防烟设施：

（1）不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室。

（2）采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室。

（3）封闭避难层（间）。

（4）避难走道的前室。

2.机械排烟（图6.26）

机械排烟方式一般是利用排风机把着火区域中产生的高温烟气通过排烟口强制排至室外。机械排烟的根本作用在于能及时有效地排除着火层或着火区域的烟气，为受灾人员的疏散和物资财产的转移在时间上和空间上创造条件。机械排烟方式适用于不具备自然排烟条件或较难进行自然排烟的内走道、房间、中庭及地下室。

机械排烟可分为局部排烟和集中排烟两种方式。

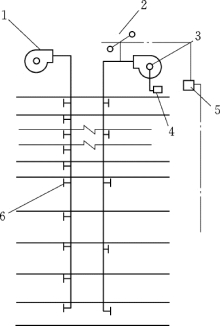

图6.24　机械加压送风系统

1—加压送风机（前室用）；2—排烟防火阀；3—加压送风机（楼梯间用）；4—烟感器；5—压差控制器；6—送风口

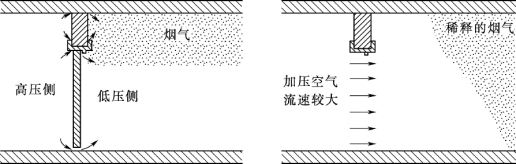

图6.25　机械加压送风防烟示意图

（1）局部排烟方式。局部排烟方式是在每个需要排烟的部位设置独立的排烟风机直接进行排烟。局部排烟方式投资大，而且排烟风机分散，维修管理麻烦，所以很少采用。如采用时，一般与通风换气要求相结合，即平时可兼作通风排风使用。

（2）集中排烟方式。集中排烟方式是将建筑物划分为若干个区，在每个区设置排烟风机，通过排烟风道排烟。
