为防止大气污染，排风系统在将空气排出大气前，应根据实际情况进行净化处理，使粉尘与空气分离，进行这种处理过程的设备称为除尘设备。

除尘设备种类很多，主要有重力沉降室除尘器、旋风式除尘器和袋式除尘器等类型。

6.2.3.1　重力沉降室除尘器

重力沉降室除尘器的机理是通过重力使尘粒从气流中分离出来。当通过沉降室时，由于气体在管道内具有较高的流速，突然进入沉降室的大空间内，使空气流速迅速降低，此时气流中尘粒在重力的作用下慢慢地落入灰斗内，如图6.12所示。

6.2.3.2　旋风除尘器

旋风除尘器的原理是含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。悬浮于外旋流的粉尘在离心力的作用下移向器壁，并随外旋流转到除尘器下部，由排尘孔排出。净化后的气体形成上升的内旋流并经过排气管排出，如图6.13所示。它是由内筒、外筒和锥体3个部分所组成。

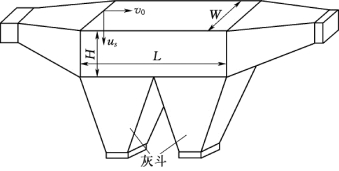

图6.12　重力沉降室除尘器

图6.13　旋风除尘器(www.daowen.com)

1—排出管；2—烟气；3—上涡旋；4—圆柱体；5—外涡旋；6—内涡旋；7—锥体；8—储灰斗

这种除尘器较多用于锅炉房内烟气的除尘，其结构简单、体积小、维修方便、除尘效率较高。

6.2.3.3　袋式除尘器

袋式除尘器的工作机理为大于滤袋孔隙的粉尘颗粒被滤袋阻留下来；当含尘空气通过某些用人造纤维做成的滤袋时，产生静电现象，从而增加滤袋对粉尘的吸附能力；当含尘气流通过滤袋撞击到滤袋的经纬线时，绕纤维而过，粉尘由于惯性作用不易改变方向，就附着在其表面上；一些极细微的粉尘由于受到气体分子的布朗运动所传导的动力的影响，也跟着做布朗运动，这样就增加了尘粒与纤维的碰撞机会。

清灰是袋式除尘器运行中十分重要的一环，多数袋式除尘器是按清灰方式命名和分类的。

常用的清灰方式有3种，分别为机械振动式、逆气流清灰和脉冲喷吹清灰。如图6.14所示为脉冲喷吹清灰袋式除尘器。

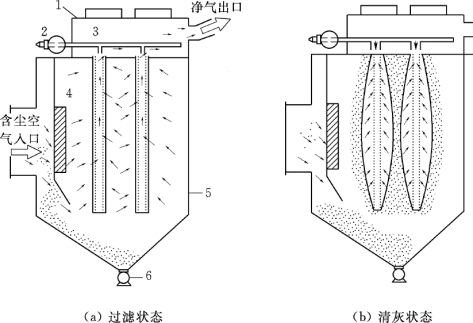

图6.14　脉冲喷吹清灰袋式除尘器

1—净气室；2—脉冲阀；3—喷吹管；4—滤袋；5—箱体；6—回转阀
