5.8.2.1　城市燃气供应系统

城市燃气供应可分为管道输送和瓶装供应两种。

1.管道输送

天然气或人工煤气经过净化后即可输入城市燃气管网。城市燃气管网包括市政燃气管网和小区燃气管网两部分。

城市燃气供应系统由气源、输配系统和用户3个部分组成，如图5.70所示。

市政燃气管网一般都布置成环状，以保证供气的可靠性，但投资较大；只有边远地区才布置成枝状，它投资省，但可靠性差。小区燃气管网常采用枝状，小区燃气管网是指从燃气总阀门井开始至各建筑物前的用户外管路。

为了克服管道阻力，输送煤气时要加压，压力越高，危险性就越大，煤气管与各种构筑物及建筑物的距离就要越远。

2.瓶装供应

目前液化石油气多用瓶装供应。液化石油气在石油厂产生后，可用管道、火车槽车、槽船运输到储配站或灌瓶站再用管道或钢瓶灌装，经供应站供应用户。

供应站到用户根据供应范围、户数、燃烧设备的需用量大小等因素可采用单瓶供应、瓶组供应和管道系统供应等。其中单瓶供应常用15kg规格的钢瓶供应居民，瓶组供应采用钢瓶并联供应公共建筑或小型工业建筑的用户，管道系统供应适用于居民小区或锅炉房。

5.8.2.2　建筑燃气供应系统

1.建筑燃气供应系统的组成

建筑燃气供应系统由引入管、水平干管、立管、用户支管、燃气计量表、用具连接管和燃气用具组成，如图5.71所示。

（1）引入管。引入管是指由室外庭院管网引向建筑物外墙至立管阀门为止的管段。

（2）水平干管。引入管连接若干根立管时，应设水平干管。

（3）立管。将引入管或水平干管输送的燃气分送到各层的管道。

（4）用户支管。用户支管指由立管引向单独用户计量表及燃气用具的管段。

（5）用具连接管。用具连接管又称下垂管，是指在支管上连接燃气用具的垂直管段。

（6）燃气用具。常用的有燃气灶和热水器等。

2.建筑燃气供应系统的安装

（1）管材及连接方法。

1）低压燃气管道宜采用热镀锌钢管或焊接钢管螺纹连接；中压管道宜采用无缝钢管焊接连接。

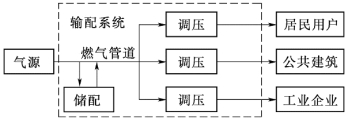

图5.70　城镇燃气供应系统

2）居民及公共建筑室内明装燃气管道宜采用热镀锌钢管螺纹连接。

3）采用无缝钢管焊接连接的场所有燃气引入管；地下室、半地下室、地上密闭房间内管道；管道竖井和吊顶内的管道；屋顶和外墙敷设的管道；锅炉房、直燃机房内管道。

4）暗埋部分应尽量不设接头，明露部分可用卡套、螺纹或钎焊连接。

5）燃具与管道连接可采用橡胶管或家用燃气软管，采用压紧螺帽或管卡。

6）宜采用平焊法兰棉橡胶垫片，螺纹管件宜采用可锻铸铁件，螺纹密封填料采用聚四氟乙烯带或尼龙绳等。

（2）引入管的安装。

1）引入管不得从卧室和浴室等处引入，住宅的引入管应尽量设在厨房内。

2）建筑设计沉降量大于50mm 以上的燃气引入管，根据情况可采取以下保护措施。

a.加大引入管穿墙处的预留洞尺寸。

b.引入管穿墙前水平或垂直方向弯曲2次以上。

c.引入管穿墙前设金属柔性管接头或波纹补偿器。

3）当引入管穿越房屋基础或管沟时，应预留孔洞，并加套管，间隙用油麻、沥青或环氧树脂填塞。管顶间隙应不小于建筑物最大沉降量，具体做法如图5.72所示。当引入管沿外墙翻身引入时，其室外部分应采取适当的防腐、保温和保护措施，具体做法如图5.73所示。

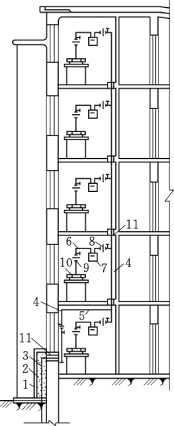

图5.71　室内燃气系统

1—用户引入管；2—砖台；3—保温层；4—立管；5—水平干管；6—用户立管；7—燃气表；8—旋塞阀及活接头；9—用具连接管；10—燃气用具；11—套管

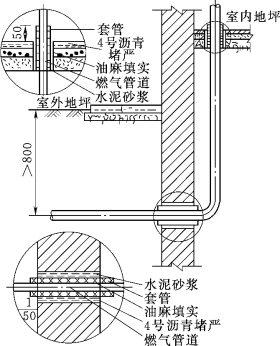

图5.72　引入管穿越基础或外墙

图5.73　引入管沿外墙翻身引入（单位：mm）

4）引入管公称直径不应小于20mm，埋地部分的PE管不小于32mm；引入管坡度应大于1%，坡向室外低压管网，严禁倒坡；引入管埋地部分应采用壁厚不小于3.50mm 的无缝钢管或PE管。超过25层以上建筑的燃气引入管应采用加厚钢管。

（3）水平干管。

1）室内燃气干管不得穿过易燃易爆仓库、变电室、卧室、浴室、厕所、空调机房以及通风机房等，当不得不穿过时，必须置于套管内。

2）室内水平燃气干管严禁穿过防火墙。

3）室内水平干管的安装高度在楼梯间内宜不低于2.20m；在厨房间内宜不低于1.80m。

4）管道及附件到顶板的净距不得小于100mm，厨房房顶必须采取防火措施。

5）室内燃气管道安装时管内不准有异物，安装要横平竖直。

6）水平管坡度不宜大于1‰，坡度方向如下：

a.表前管应坡向立管（燃气入口），表后管应坡向灶具。

b.小口径管应坡向大口径管。

（4）立管。

1）燃气立管宜安装在靠近厨房、卫生间的外墙，尽量避开卧室的窗户及变配电室等场所，不得设置在卧室和浴室等内。

2）燃气的立管一般沿建筑物外墙敷设，立管距地面1.5m 处宜安装总阀门，阀门前后设置放散吹扫口，阀门及放散吹扫口宜设置在阀门箱内。燃气立管也可设在管道竖井内，但应符合要求。

3）燃气立管的安装一般采用无缝钢管或单面镀锌钢管焊接连接。(www.daowen.com)

4）高层建筑的立管过长时，应设置补偿器。

5）立管支架间距，按需要设置。

（5）支管。

1）室内燃气支管应明设，当支管不得已穿过卧室和浴室等时，必须采用焊接连接并设在套管内。

2）当燃气管从外墙敷设的立管接入室内时，宜先沿外墙接出300～500mm 长水平短管，然后穿墙接入室内。

3）室内燃气支管安装高度，当高位敷设不得低于1.8m 时，有门时应高于门的上框；低位敷设时距地面不得小于300mm。

（6）燃气表的安装。

1）居住家庭每户应装一只燃气表；集体、营业、专业用户、每个独立核算单位最少应装一只燃气表。

2）煤气表安装过程中不准碰撞、倒置、敲击，不允许有铁锈杂物、油污等物质掉入表内。

3）燃气表安装必须平正，下部应有支撑。

（7）灶具安装。民用灶具安装，应满足以下条件。

1）灶具应水平放置在耐火台上，灶台高度一般为700mm。

2）当灶具和燃气表之间硬连接时，其连接管道的直径不小于15mm，并应装活接头一只。

3）公共厨房内当几个灶具并列安装时，灶与灶之间的净距不应小于500mm。

4）灶具应安装在有足够光线的地方，但应避免穿堂风直吹。

5）灶具背后与墙面的净距不小于100mm，侧面与墙或水池的净距不小于250mm。

6）燃气燃烧设备与燃气管道的连接宜采用硬管连接。

7）当燃气燃烧设备与燃气管道为软管连接时要求如下。

a.家用燃气灶的连接软管长度不应超过2m，并不应有接口，一般2～3年进行更换。

b.工业生产用的移动式燃具，连接软管的长度不应超过30m，接口不应超过2个；且必须在软管前设置超流截止阀。

c.燃气软管应采用防腐、耐油的燃气专用软管，不允许加套管。

d.软管与燃气管道、接头管及燃烧设备的连接处，应采用压紧螺帽（锁母）或管卡固定。

e.软管应在一个房间内使用，不得穿墙、窗和门。

（8）其他。

1）地下室、半地下室、设备层内敷设天然气管道的要求如下。

a.净高不应小于2.2m。

b.应有良好的通风设施，地下室或地下设备层内应有机械通风和事故排风设施，燃气泄漏连锁报警装置。

c.应设有固定的照明设备。

d.与其他管道一起敷设时，应敷设在其他管道的外侧。

e.与天然气主管道应采用焊接或法兰连接。

f.应用非燃烧体的实体墙与电话间、变电室、修理间、储藏室及与住房连通的楼梯间隔开。

g.地下室内天然气管道末端应设放散管，并应引出地面。放散管的出口位置应保证吹扫放散时的安全和卫生要求。

2）室内燃气管道在下列各处宜设阀门。

a.燃气室外立管应设置阀门。

b.从室内燃气总干管至每个分支管上应安装一个分支阀门。

c.高层建筑的室内燃气管道上除安装一个总阀门外，有两根以上的分支立管时，可在每根立管上加设一个阀门。

d.燃气表前应设阀门。

e.用气设备和燃烧器前应设阀门。

f.点火器和测压点前应设阀门。

g.放散管起点应设阀门。

3）室内燃气管道穿过承重墙、地板或楼板时应加钢套管，套管与墙、楼板之间的缝隙应用水泥砂浆堵严。

4）室内燃气管道的防腐和涂色规定如下。

a.引入管埋地部分按室外管道要求防腐。

b.室内管道采用焊接钢管或无缝钢管时，应除锈后刷两道防锈漆。

c.管道表面一般涂刷两道黄色油漆或按当地规定执行。

（9）室内燃气管道的试压、吹扫。

1）强度试验。强度试验的范围是室外燃气立管总阀门到居民用户燃气表前球阀的管道系统。

a.设计压力不大于10kPa时，将压缩空气打至0.1MPa，稳压0.5h，在各接口处涂肥皂液，若无漏气，压力不下降，即为合格。

b.中压燃气管道试验压力为设计压力的1.5倍，稳压1h，用肥皂液检查所有接口，若无漏气，压力不下降，即为合格。

2）气密性试验。气密性试验的范围是从室外燃气立管总阀门到燃器具阀门前的管道系统。

强度试验合格后，进行气密性试验。试验要求如下（可选择其中一种）：

a.不带燃气计量表试验，将空气压力升至7kPa，稳压后观测10min，压力不下降为合格。

b.带燃气计量表试验，将空气压力升至3kPa，稳压后观测5min，压力不下降为合格。

c.中压燃气管道气密性试验压力为设计压力，但最低不小于0.1MPa，稳压3h后观测1h，压力不下降为合格。

3）管道吹扫。管道系统强度试验后，在气压严密性试验前，应分段对管道进行吹扫与清洗。

吹洗的方法根据对管道的使用要求，工作介质及管道内表面的脏物程度确定，公称直径不小于600mm 的液体或气体管道，宜采用人工清理，公称直径小于600mm 的液体管道，宜采用水清洗，公称直径小于600mm 的气体管道，宜采用空气吹扫。蒸汽管道宜采用蒸汽吹扫，非热力管道不得用蒸汽吹扫。吹扫的顺气一般按主管、支管、疏排管依次进行。
