如图5.68（a）所示为某综合楼供暖一层平面图，如图5.68（b）所示为供暖二层平面图，如图5.69所示为供暖系统图。

（1）本工程采用低温水供暖，供回水温度为70～95℃。

（2）系统采用上分下回单管顺流式。

（3）管道采用焊接钢管，DN32以下为丝扣连接，DN32以上为焊接。

（4）散热器选用铸铁四柱813型，每组散热器设手动放气阀。

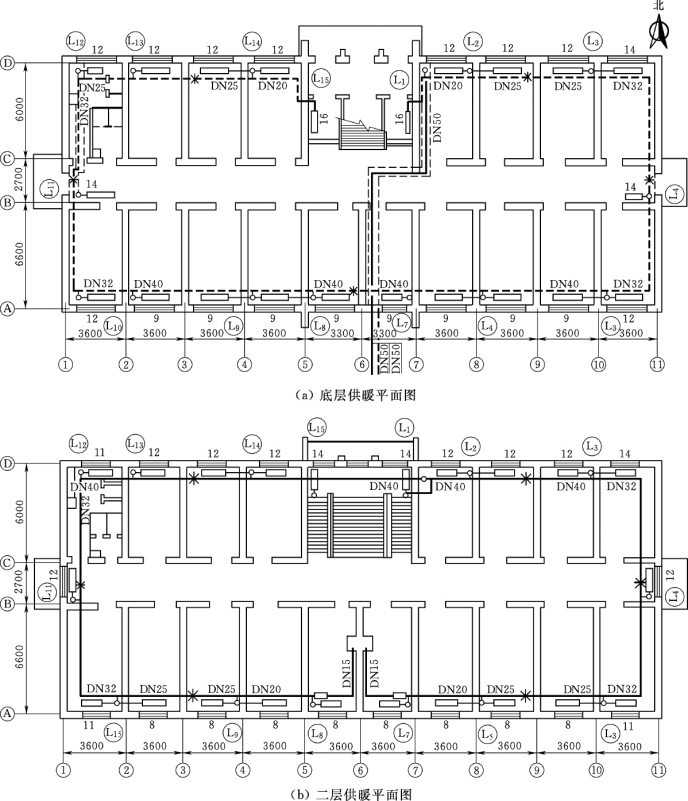

图5.68　供暖系统平面图

（5）集气罐采用《采暖通风国家标准图集》N103中Ⅰ型卧式集气阀。

（6）明装管道和散热器等设备，附件及支架等刷红丹防锈漆两遍，银粉两遍。

（7）室内地沟断面尺寸为500mm×500mm，地沟内管道刷防锈漆两遍，50mm 厚岩棉保温，外缠玻璃纤维布。

（8）图中未注明管径的立管均为DN20，支管为DN15。

（9）其余未说明部分，按施工及验收规范有关规定进行。(www.daowen.com)

5.7.2.1　平面图

识读平面图的主要目的是了解管道、设备及附件的平面位置、规格、数量等。

在一层平面图[图5.68（a）]中，热力入口设在靠近⑥轴右侧位置，供、回水干管管径均为DN50。供水干管引入室内后，在地沟内敷设，地沟断面尺寸为500mm×500mm。主立管设在建筑比例⑦轴处。回水干管分成两个分支环路，右侧分支连接共7根立管，左侧分支连接共8根立管。回水干管在过门和厕所内局部做地沟。

在二层平面图[图5.68（b）]中，从供水主立管D 轴和⑦轴交界处分为左、右两个分支环路，分别向各立管供水，末端干管分别设置卧式集气罐，型号详见说明，放气管管径为DN15，引至二层水池。

建筑物内各房间散热器均设置在外墙窗下。一层走廊、楼梯间因有外门，散热器设在靠近外门内墙处；二层设在外窗下。散热器为铸铁四柱813型（见设计说明），各组片数标注在散热器旁。

5.7.2.2　系统图

阅读供暖系统图时，一般从热力入口起，先弄清干管的走向，再逐一看各立、支管。参照图5.69，系统热力入口供、回水干管均为DN50，并设同规格阀门，标高为-0.900m。引入室内后，供水干管标高为-0.300m，有0.003上升的坡度，经主立管引到二层后，分为两个分支，分流后设阀门。两分支环路起点标高均为6.500m，坡度为0.003，供水干管始端为最高点，分别设卧式集气罐，通过DN15放气管引至二层水池，出口处设阀门。

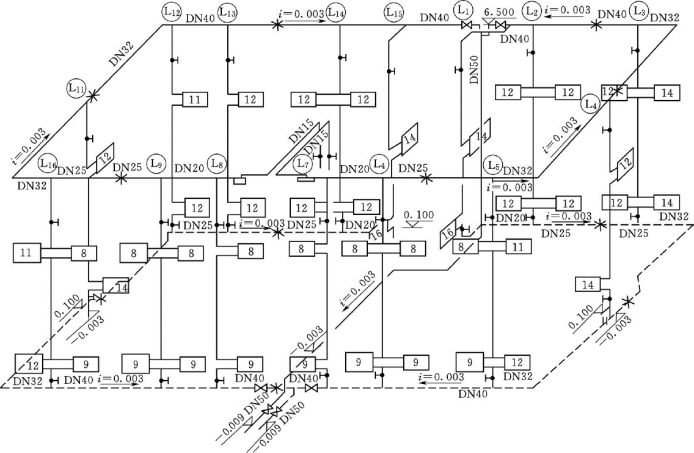

图5.69　供暖系统图

各立管采用单管顺流式，上下端设阀门。图中未标注的立、支管管径详见设计说明（立管为DN20，支管为DN15）。

回水干管同样分为两个分支，在地面以上明装，起点标高为0.100m，有0.003沿水流方向下降的坡度。设在局部地沟内的管道，末端为最低点，并设泄水丝堵。两分支环路汇合前设阀门，汇合后进入地沟，回水排至室外。
