施工图是设计结果的具体体现，它表示出建筑物的整个供暖工程。供暖系统施工图一般由设计说明、平面图、供暖系统图、详图以及主要设备材料表等部分组成。
5.7.1.1 设计说明
设计图纸无法表达的问题一般用设计说明来表达。设计说明是设计图的重要补充，其主要内容有：
（1）建筑物的供暖面积、热源的种类、热媒参数、系统总热负荷。
（2）采用散热器的型号及安装方式、系统形式。
（3）在安装和调整运转时应遵循的标准和规范。
（4）在施工图上无法表达的内容，如管道保温、油漆等。
（5）管道连接方式，所采用的管道材料。
（6）在施工图上未作表示的管道附件安装情况，如在散热器支管与立管上是否安装阀门等。
5.7.1.2 供暖平面图
供暖平面图是表示建筑物各层供暖管道及设备的平面布置，一般有如下内容。
（1）建筑物轮廓，其中应注明轴线、房间主要尺寸、指北针，必要时应注明房间名称。
（2）热力入口位置，供、回水总管名称、管径。
（3）干、立、支管位置和走向，管径以及立管编号。
（4）散热器的类型、位置和数量。各种类型的散热器规格和数量标注方法如下。
1）柱型、长翼型散热器数量（片数）。
2）圆翼型散热器应注根数、排数，如3×2（每排根数×排数）。
3）光管散热器应注管径、长度和排数，如D108×200×4 [管径（mm）×管长（mm）×排数]。
4）闭式散热器应注长度、排数，如1.0×2 [长度（m）×排数]。
5）膨胀水箱、集气罐、阀门位置与型号。
6）补偿器型号、位置，固定支架位置。
（5）对于多层建筑，各层散热器布置基本相同时，也可采用标准层画法。在标准层平面图上，散热器要注明层数和各层的数量。
（6）平面图中散热器与供水（供汽）、回水（凝结水）管道的连接按如图5.62所示方式绘制。
（7）当平面图、剖面图中的局部要另绘详图时，应在平面图或剖面图中标注索引符号，画法如图5.63 所示，图5.63（a）为详图编号及所在图纸号，图5.63（b）为详图所在标准图或通用图图集号及图纸号。
图5.62 散热器与供水（供汽）、回水（凝结水）管道的连接

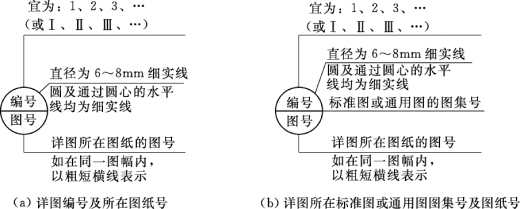

图5.63 详图索引号
（8）用细虚线画出的供暖地沟、过门地沟的位置。
5.7.1.3 供暖系统图(www.daowen.com)
供暖工程系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。当采用正面斜轴测投影法时，y 轴与水平线的夹角可选用45°或30°。系统图的布置方向一般应与平面图一致。供暖系统图应包括如下内容。
（1）管道的走向、坡度、坡向、管径、变径的位置以及管道与管道之间的连接方式。
（2）散热器与管道的连接方式，例如是竖单管还是水平串联的，是双管上分或是下分等。
（3）管路系统中阀门的位置和规格。
（4）集气罐的规格和安装形式（立式或是卧式）。
（6）节点详图的索引号。
（7）按规定对系统图进行编号，并标注散热器的数量。柱型、圆翼型散热器的数量应注在散热器内，如图5.64所示；光管式、串片式散热器的规格及数量应注在散热器的上方，如图5.65所示。
图5.64 柱型、圆翼型散热器画法
图5.65 光管式、串片式散热器画法
（8）供暖系统编号、入口编号由系统代号和顺序号组成。室内供暖系统代号“N”，其画法如图5.66所示，其中图5.66（b）为系统分支表示法。

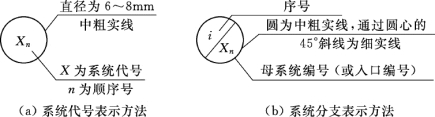

图5.66 供暖系统代号
（9）竖向布置的垂直管道系统，应标注立管号，如图5.67所示。为避免引起误解，可只标注序号，但应与建筑轴线编号有明显区别。
图5.67 立管号
5.7.1.4 详图
详图是当平面图和系统图表示不够清楚而又无标准图时所绘制的补充说明图。它用局部放大比例来绘制，能表示供暖系统节点与设备的详细构造及安装尺寸要求，包括节点图、大样图和标准图。
（1）节点图。能清楚地表示某一部分供暖管道的详细结构和尺寸，但管道仍然用单线条表示，只是将比例放大，使人能看清楚。
（2）大样图。管道用双线图表示，看上去有真实感。
（3）标准图。它是具有通用性质的详图，一般由国家或有关部委出版标准图案，作为国家标准或部标准的一部分颁发。
采暖工程常用图例符号见表5.1。

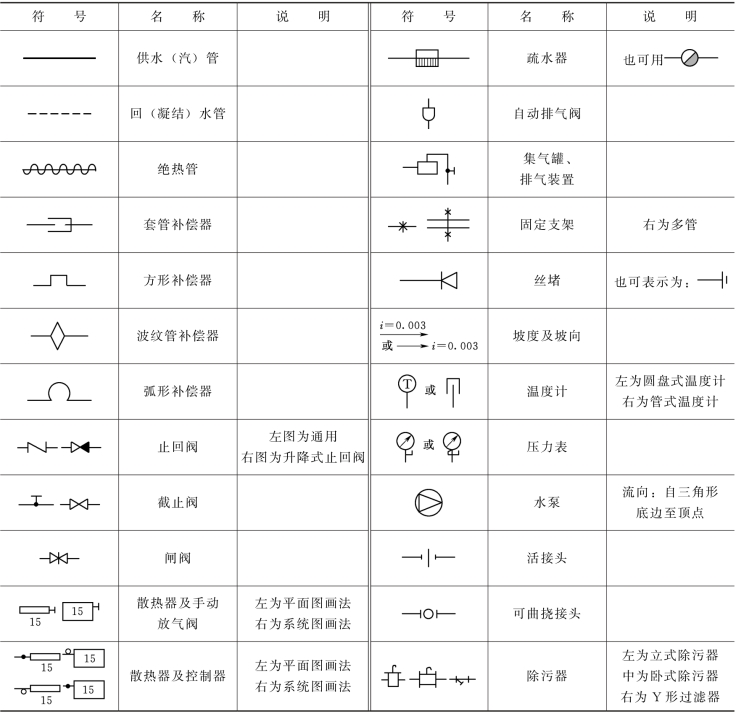

表5.1 采暖工程常用图例符号
5.7.1.5 主要设备材料表
为了便于施工备料，保证安装质量和避免浪费，使施工单位能按设计要求选用设备和材料，一般的施工图均应附有设备及主要材料表，简单项目的设备材料表可列在主要图纸内。设备材料表的主要内容有编号、名称、型号、规格、单位、数量、质量和附注等。
