随着新技术的发展与应用,节能居住建筑、公共建筑等要进行分户供暖计量改造,实现分户供热有效计量,将使热能根据时间不同,温度要求不同,合理的分配。明晰供暖使用的热量将极大地节约能源,有效地提高热能使用率,在保证供暖温度的前提下实现节能减排的目标。采用按热计量收费后,可节约能源20%~30%。

2000年2月18日,《民用建筑节能管理规定》(建设部令第76号)第5条中规定:“新建居住建筑的集中供暖系统应当使用双管系统,推行温度调节和户用热量计量装置,实行供热计量收费”。实行供热计量收费是人心所向、势在必行的一件大事,其诸多优点已广泛地被人们所接受。

5.4.2.1 分户供暖热水供暖的组成

分户供暖是以经济手段促进节能。供暖系统节能的关键是改变热用户的现有“室温高,开窗放”的用热习惯,这就要求供暖系统在用户侧具有调节手段,先实现分户控制与调节,为下一步分户计量创造条件。根据这一特点以及我国民用住宅的结构型式,楼梯间、楼道等公用部分应设置独立供暖系统,室内的分户供暖主要由以下3个系统组成,即:

(1)满足热用户用热需求的户内水平供暖系统,就是按户分环,每一户单独引出供回水管,一方面便于供暖控制管理;另一方面用户可实现分室控温。

(2)向各个用户输送热媒的单元立管供暖系统,即用户的公共立管,可设于楼梯间或专用的供暖管井内。

(3)向各个单元公共立管输送热媒的水平干管供暖系统。

5.4.2.2 分户供暖热水供暖的形式

分户供暖系统的形式分为垂直式系统和水平式室内供暖系统。垂直式系统主要用于既有供暖系统的供热计量改造,如图5.50所示;分户水平式供暖系统适用于新建住宅供热计量收费系统,如图5.51、图5.52所示。

图5.49 单双管混合式供暖系统

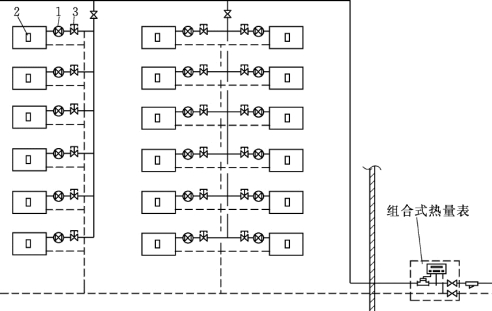

图5.50 双管上供下回室内热计量供暖系统图

1—温控阀;2—热分配表;3—锁闭阀

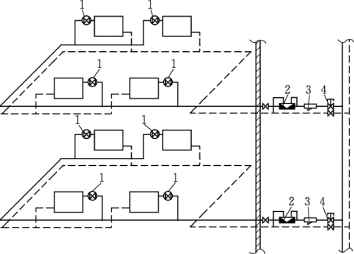

图5.51 水平双管热计量室内供暖系统示意图(www.daowen.com)

1—温控阀;2—热量表;3—除污器;4—锁闭阀

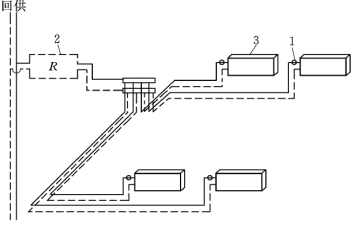

图5.52 水平双管异程式系统示意图

1—温控阀;2—户内系统热力入口;3—散热器

5.4.2.3 热量计量方式

1.每户均设热表

热表是进行热量测量与计算,并作为计费结算依据的计量仪器(图5.53)。热表由一个热水流量计、一对温度传感器和一个积算仪组成。热表是根据测量供暖系统入户的流量和供、回水温度来计算热量的,因此分户计量要求供暖系统在设计时每一户要单独布置成一个环路,适合在新建建筑中采用。这种热量测量方法是较精确和全面的,而且直观、可靠、读数方便、技术比较成熟,此方式容易为业主接受,但造价较高。

2.热表结合热量分配表

对于传统的采暖系统,不可能在该户各房间中的散热器与立管连接处设置热表,可在各组散热器上设置热量分配表。热量分配表是一种安装于散热器表面,完全不受水质影响也不增加系统压损,对压力水温也基本没有限制的仪器(图5.54)。

图5.53 热表

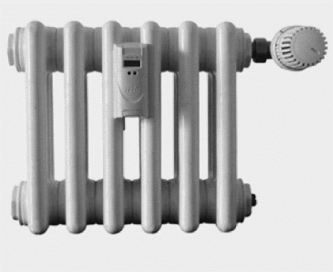

图5.54 热量分配表

针对公寓式住宅,目前普遍采用在建筑入口设大量程的总热表,每户的回水管或每个散热器上安装一块热量分配表的做法。以分配表的读数为依据,计算每户所占比例,分摊总表耗热量到各个用户。其特点是热量分配表的价格低廉,对建筑内供热管道的分布没有特殊要求,但其安装、围护、试验测试等过程非常繁琐,不能直接测量实际用热量,各户实际用热值需经过复杂的计算才能得出,管理较复杂。
