供暖系统附件是指疏水器、减压阀、除污器、补偿器、阀门、压力表、温度计以及管道支架等。

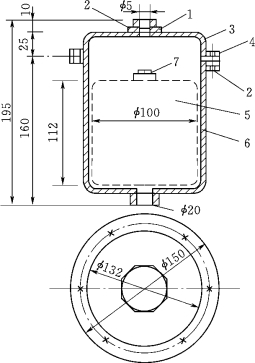

图5.34　自动排气罐

1—排气口；2—橡胶石棉垫；3—罐盖；4—螺栓；5—浮体；6—罐体；7—耐热橡胶

5.3.4.1　疏水器

疏水器的作用是自动而且迅速地排出用热设备及管道中的凝水，并能阻止蒸汽逸漏。在排出凝水的同时，排出系统中积留的空气和其他非凝性气体。

对疏水器的要求应包括排凝水量大，漏蒸汽量小，能排出空气；能承受一定的背压，要求较小的凝水入口压力和凝水进出口压差，对凝水流量、压力、温度的适应性广，可以在凝水流量、压力、温度等波动较大范围内工作而不需经常的人工调节；疏水器体积小，质量轻，有色金属耗量少，价格便宜，结构简单，可活动部件少，长期运行稳定，维修量少且费用低，寿命长，不怕垢渣，不怕冻裂等。

按其工作原理分为机械型疏水器、热动力型疏水器和恒温型疏水器。

1.机械性疏水器

机械型疏水器主要有浮筒式、钟形浮于式和倒吊筒式，这种类型的疏水器是利用蒸汽和凝结水的密度差，以及利用凝结水的液位变化来控制疏水器排水孔自动启闭工作的。如图5.36所示为机械型浮筒式疏水器。

2.热动力式疏水器

热动力式疏水器主要有脉冲式、圆盘式和孔板式等。这种类型的疏水器是利用相变原理靠蒸汽和凝结水热动力学特性的不同来工作的。如图5.37所示是圆盘式疏水器。

图5.35　手动排气阀

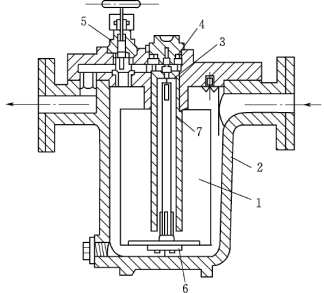

图5.36　浮筒式疏水器

1—浮筒；2—外壳；3—顶针；4—阀孔；5—放气阀；6—重块；7—水封套筒排气孔

图5.37　圆盘式疏水器

1—阀体；2—阀片；3—阀盖；4—控制室；5—过滤器

3.恒温型疏水器

恒温型疏水器主要有双金属片式、波纹管式和液体膨胀式等，这种类型的疏水器是靠蒸汽和凝结水的温度差引起恒温元件膨胀或变形工作的。如图5.38所示是一种恒温型疏水器。

选择疏水器时，要求疏水器在单位压强凝结水排量大，漏汽量小，并能顺利排除空气，对凝结水流量、压力和温度波动的适应性强，而且结构简单，活动部件少，便于维修，体积小，金属耗量少，使用寿命长。

5.3.4.2　除污器

除污器是一种钢制筒体，它可用来截流、过滤管路中的杂质和污物，以保证系统内水质洁净，减少阻力，防止堵塞压板及管路。除污器一般应设置于供暖系统入口调压装置前、锅炉房循环水泵的吸入口前和热交换设备入口前，如图5.39所示。

图5.38　恒温式疏水器(www.daowen.com)

1—外壳；2—波纹盒；3—锥形阀；4—阀孔

图5.39　全自动反冲洗除污器

1—入水口；2—滤网；3—不锈钢刷；4—出水口；5—电力马达；6—排污开关；7—控制管路；8—压差开关

5.3.4.3　散热器温控阀

这是一种自动控制散热器散热量的设备，它由阀体部分和感温元件部分组成，如图5.40所示。当室内温度高于给定的温度值时，感温元件受热，其顶杆压缩阀杆，将阀口关小，进入散热器的水流量会减小，散热器的散热量也会减小，室温随之降低。当室温下降到设置的低限值时，感温元件开始收缩，阀杆靠弹簧的作用拾起，阀孔开大，水流量增大，散热器散热量也随之增加，室温开始升高。控温范围在13～28℃，温控误差为±1℃。

5.3.4.4　减压阀

减压阀靠启闭阀孔对蒸汽进行节流达到减压的目的。减压阀应能自动地将阀后压力维持在一定范围内，工作时无振动，完全关闭后不漏汽。目前国产减压阀有活塞式、波纹管式和薄片式等几种型式。如图5.41所示为波纹管减压阀。

5.3.4.5　管道的补偿

在供暖系统中，金属管道会因受热而伸长，而由于平直管道的两端都被固定不能自由伸缩，管道就会弯曲变形，严重时发生破裂，因此需要在管道上设管道补偿器。管道补偿器主要有自然补偿器、方形补偿器（图5.42）、套筒补偿器（图5.43）、球形补偿器（图5.44）和波纹补偿器（图5.45）等几种形式。自然补偿器是利用供热管道自身的弯曲管道来补偿管道的热伸长。根据弯曲形状不同，分为L形和Z形补偿器（图5.42）。在考虑管道热补偿时，应尽量利用其自然弯曲的补偿能力。方形补偿器是由4个90°弯头构成的补偿器。靠其弯管的变形来补偿管段的热伸长。方形补偿器具有制造方便、不需专门维修和工作可靠等优点。

图5.40　散热器温控阀

图5.41　波纹管减压阀

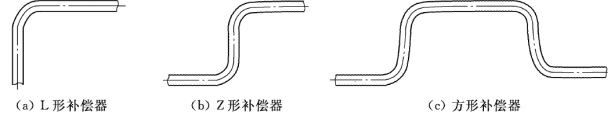

图5.42　自然补偿器、方形补偿器

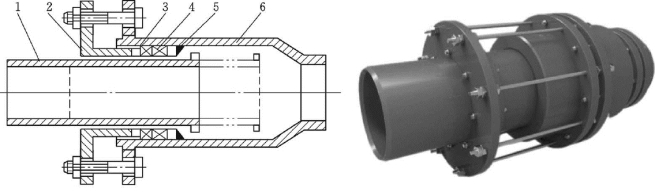

图5.43　套管式补偿器

1—内套筒；2—填料压盖；3—压紧环；4—密封填料；5—填料支撑环；6—外壳

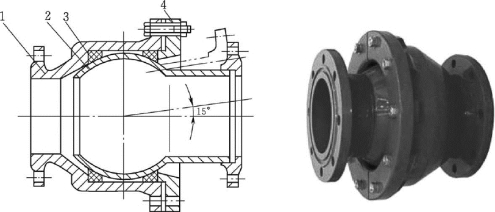

图5.44　球形补偿器

1—壳体；2—球体；3—密封圈；4—压紧法兰

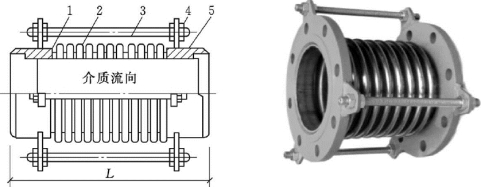

图5.45　波纹补偿器

1—前端管；2—波纹段；3—大拉杆；4—法兰；5—后端管
