排气设备是及时排除供暖系统中空气的重要设备，在不同的系统中可以用不同的排气设备。在机械循环上供下回式系统中，可用集气罐、自动排气阀来排除系统中的空气，且装在系统末端最高点。

5.3.3.1　集气罐

集气罐是热水供暖系统中最常用的排气装置。集气罐分立式和卧式两种，如图5.33所示。工作原理为热水由管道流进集气罐，由于罐的直径大于管道直径，热水流速会立刻降低，水中的气泡便自动浮升于水面之上，积聚于集气罐的上部空间。当系统充水时，打开集气罐放风管上的阀门，把空气放净。在系统运行期间，也应查看有无空气，若有应及时排净以利于热水的循环。

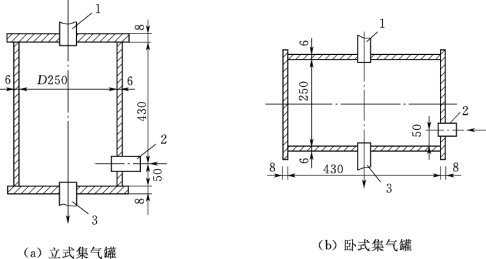

图5.33　集气罐

1—放气管φ15；2—进水口；3—出水口

集气罐一般设于系统供水干管末端的最高处，供水干管应向集气罐方向设上升坡度以使管中水流方向与空气气泡的浮升方向一致，以有利于空气聚集到集气罐的上部，定期排除。当系统充水时，应打开排气阀，直至有水从管中流出时方可关闭排气阀。系统运行期间，应定期打开排气阀排除空气。(www.daowen.com)

热水供暖上供下回式系统中，一个系统中的两个环路不能合用一个集气罐，以免热水通过集气罐互相串通，造成流量分配的混乱情况产生。

5.3.3.2　自动排气罐

如图5.34所示是铸铁自动排气罐，它的工作原理是依靠罐内水的浮力自动打开排气阀。罐内无空气时，系统中的水流入罐体将浮漂浮起。浮漂上的耐热橡皮垫将排气口封闭，使水流不出去。当系统中的气体汇集到罐体上部时，罐内水位下降使浮漂离开排气口将空气排出。空气排出后，水位和浮漂重又上升将排气口关闭。

而自动排气阀的自动排气是靠本体内的自动机构使系统中的空气自动排出系统外，它外形美观、体积小、管理方便、节约能源。在水平式和下供式系统中，用装在散热器上的手动放气阀来排除系统中的空气。

5.3.3.3　手动排气阀

手动排气阀适用于公称压力P≤600kPa，工作温度t≤100℃的水或蒸汽供暖系统的散热器上。多用于水平式和下供下回式系统中，旋紧在散热器上部专设的丝孔上，以手动方式排除空气，如图5.35所示。
