建筑设备:水系统组成

1.中水原水系统

指收集、输送中水原水至中水处理设施的管道系统和一些附属构筑物。它具备污、废水合流系统和污、废水分流系统之分。一般情况下为简化处理,推荐采用污、废水分流系统。

2.中水处理设施

(1)预处理设施。主要包括化粪池格栅和调节池等。以生活污水为原水的中水系统,必须在建筑物的粪便排水系统中设置化粪池,使污水得到初级处理。格栅的作用是截流中水原水中漂浮和悬浮的杂质,如毛发、布头和纸屑等。调节池的作用是对原水流量和水质起调节均衡作用,保证后续处理设备的稳定和高效运行。

(2)中水主要处理设备包括沉淀池、气浮池、生物接触氧化池、生物转盘等。

1)沉淀池。沉淀池通过自然沉淀或投加混凝剂,使污水中悬浮物借重力沉降作用从水中分离。

2)气浮池。气浮池通过进入污水后的压缩空气在水中析出的微小气泡,将水中容重接近于水的微小颗粒黏附,并随气泡上升至水面,形成泡沫浮渣而去除。

3)生物接触氧化池。在生物接触氧化池内设置填料,填料上长满生物膜,污水与生物膜相接触,在生物膜上微生物的作用下,分解流经其表面的污水中的有机物,使污水得到净化。

4)生物转盘。生物转盘的作用机理与生物接触氧化池基本相同,生物转盘每转动一周,即进行一次吸附—吸氧—氧化—分解过程,衰老的生物膜在沉淀池中被截留。

(3)后处理设施。当中水水质要求高于杂用水时,应根据需要增加深度处理,即中水再经过后处理设施处理,如过滤、消毒等。(www.daowen.com)

滤池的作用是去除二级处理水中残留的悬浮物和胶体物质,对BOD、COD、铁等也有一定的去除作用。

消毒设备主要有加氯设备和臭氧发生器。该种设备向污水中投放一定比例的液氯或通过臭氧发生器产生的臭氧输入污水中而杀灭细菌和病毒,达到消毒要求的指标。

3.中水管道系统

(1)中水原水集水系统。中水原水集水系统是指建筑内部排水系统排放的污废水进入中水处理站,同时设有超越管线,以便出现事故时,可直接排放。

(2)中水供水系统。原水经中水处理设施处理后成为中水,首先流入中水储水池,再经水泵提升后与建筑内部的中水供水系统连接,建筑物内部的中水供水管网与给水系统相似,如图3.59所示。

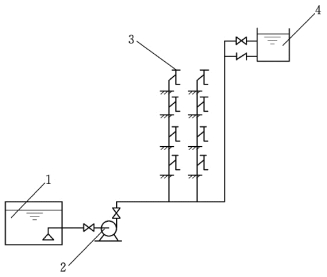

图3.59 中水供水系统

1—储水池;2—水泵;3—中水用水器具;4—中水供水箱
