对于屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，采用檐沟外排水或天沟外排水的方式排除屋面雨雪水有困难，因此必须在建筑内部设置内排水系统。高层大面积平屋面民用建筑，特别是处于寒冷地区的建筑物，均应采取建筑内排水系统。

3.4.2.1　内排水系统的分类

建筑内排水系统由雨水斗、连接管、悬吊管、排出管、埋地管和附属构筑物等部分组成。根据悬吊管所连接的雨水斗的数量不同，建筑内排水系统可分为单斗和多斗两种。为了安全起见，在进行建筑内排水系统的设计时应采用单斗系统，如图3.43所示。根据建筑物内部是否设置雨水检查井，又可分为敞开和密闭系统。敞开系统的建筑物内部设置检查井，该系统可接纳生产废水，方便清通和维修，但有可能出现检查井冒水的现象，雨水漫流室内地面，造成危害。密闭系统是压力排水，埋地管在检查井内用密闭的三通连接，有检查和清通措施，不会出现建筑物内部冒水情况，但不能接纳生产废水。为了安全可靠，一般应采用密闭式内排水系统。

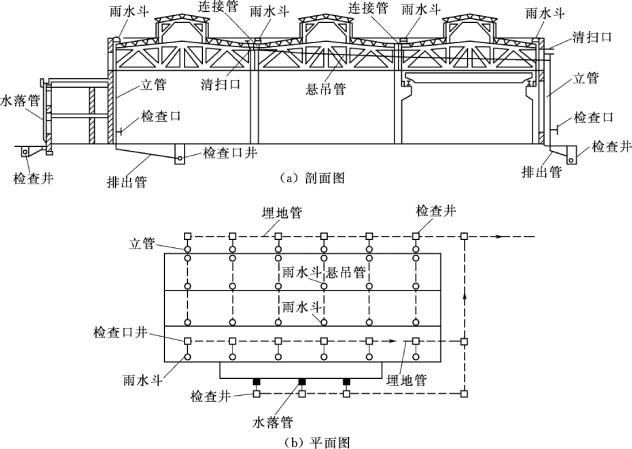

图3.43　内排水系统

3.4.2.2　内排水系统的布置和敷设

1.雨水斗

雨水斗设在雨水由天沟进入雨水管道的入口处。具有泄水、稳定天沟水位、减少掺气量及拦阻杂物的作用，它是管系的重要组成部分。常用的雨水斗有79 型和65 型等（图3.44）。在阳台、花台、供人们活动的屋面及窗井处可采用平箅式雨水斗（图3.45）。

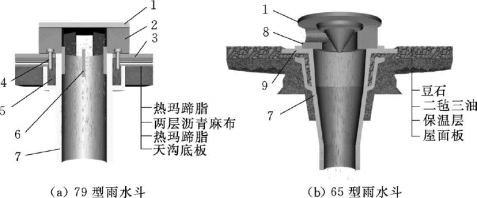

图3.44　雨水斗

1—顶盖；2—导流罩；3—压板；4—螺母；5—热沥青；6—定位销子；7—短管；8—底座；9—环形筒

(www.daowen.com)

图3.45　平箅雨水斗

1—铸铁箅；2—短管

雨水斗应满足最大限度地迅速排除屋面雨、雪水的要求。布置雨水斗时，应以伸缩缝、防火墙或沉降缝作为天沟排水分水线，各自自成排水系统。当分水线两侧两个雨水斗连接在同一根立管或悬吊管上时，才应用伸缩接头并保证密封不漏水。采用多斗排水系统时，为使泄流量均匀，雨水斗宜将立管对称布置，一根悬吊管上连接的雨水斗不得多于4个，雨水斗不能设在立管顶端。

2.连接管

连接管是接纳雨水斗流来的雨水，并将其引入悬吊管中的一段短竖管。连接管径不得小于雨水斗短管的直径，且不小于100mm，并应牢固地固定在建筑物的承重结构上，下端用斜三通与悬吊管连接。

3.悬吊管

悬吊管是架空布置的、连接雨水斗和排水立管的横敷管段，悬吊管可承纳一个或几个雨水斗，也可直接将雨水排放至室外而不设立管。为满足水力条件和便于清通，悬吊管应设不小于0.005的坡度。悬吊管宜布置在靠近柱、墙处，其间距不得大于20m。悬吊管一般采用钢管或铸铁管。

4.立管及排出管

立管的作用是接纳雨水斗或悬吊管中的水流。排出管则是与立管相连将雨水引到埋地横管中去的一段埋地横管。一根立管连接的悬吊管不多于2根，立管管径不小于悬吊管管径。为便于清通，立管距地面约1m 处应设检查口。排出管与下游埋地管在检查井中宜采用管顶平接。排出管虽为埋地管，但因该管段属压力流，故排出管应采用铸铁管。

5.埋地横管与附属构筑物

埋地横管是敷设于室内地下的横管，接纳立管排来的雨水，并将其送至室外雨水管道。埋地横管应满足最小敷设坡度的要求。埋地横管一般可用非金属管材，为便于清通，埋地横管的直径不宜小于200mm，最大不超过600mm。
