在技术经济合理的情况下，屋面雨水排水系统应尽量采用外排水。根据设置的形式不同可分为檐沟外排水和天沟外排水。

3.4.1.1　檐沟外排水

檐沟外排水也称水落管外排水，由檐沟和水落管组成，如图3.41所示。适用于一般性的居住建筑、屋面面积较小的公共建筑和单跨工业建筑。雨水常采用屋面檐沟汇集，然后沿外墙设置的水落管流入地下管沟或地面。

水落管多由铸铁、白铁皮、玻璃钢或UPVC 材料制作，现在多采用UPVC管，管径多为75～100mm。根据设计地区的降雨量以及管道的通水能力确定一根水落管服务的屋面面积，再根据屋面面积和形状确定水落管设置间距。一般民用建筑水落管间距为8～16m，工业建筑为18～24m。阳台上一般要求设置直径为50mm 的排水管。

该系统敷设于室外，室内不会因雨水系统的设置而产生屋面渗漏、地面冒水而产生水患。其缺点是排水较分散，不便于有组织排水。

3.4.1.2　天沟外排水

该系统是利用屋面天沟汇水，使雨雪水向建筑物两端（山墙、女儿墙方向）汇集，进入雨水斗，并经墙外立管排至地面或室外雨水管渠，进行有组织的排水。

天沟外排水系统由天沟、雨水斗和排水立管组成，如图3.42所示。

图3.41　檐沟外排水(www.daowen.com)

1—檐沟；2—水落管；3—雨水口；4—检查井；5—连接管

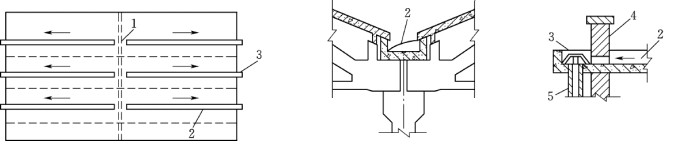

图3.42　天沟外排水

1—伸缩缝；2—天沟；3—雨水头；4—外墙；5—立管

天沟的断面形式根据屋面结构情况确定，一般为矩形和梯形。为了在保证排水顺畅的同时又不过度增加屋面结构的负荷，天沟坡度一般为0.003～0.006。天沟应以建筑物伸缩缝或沉降缝为分水线，防止天沟通过伸缩缝或沉降缝漏水，由于一般屋面的伸缩缝长度为40～60mm，故天沟的长度一般不宜大于50m。

雨水立管应设检查口，其中心距地面一般为1.0m；立管直接排水到地面时，需采取防冲措施；为了防止天沟内过量积水，应在女儿墙、山墙上或天沟末端壁处设置溢流口。

天沟外排水一般用于大面积多跨度工业厂房，厂房内不允许进雨水而且又不允许在厂房内设置雨水管道的雨水排水设计。采用天沟外排水方式的优点是有效地避免内排水系统在使用过程中建筑内部检查井冒水的问题，而且节约投资、节省金属材料、施工简便（相对于内排水而言不需留洞、不需搭架安装悬吊管）、有利于合理地使用厂房空间和地面，可减小厂区雨水管道埋深等优点；其缺点是由于天沟长又有一定坡度，导致结构负荷增大；晴天屋面集灰多，雨天天沟排水不畅等。

对于某些厂房较长，如果全部采用天沟外排水，建筑结构设计有困难时，也可采用内外排水相结合的排水方式，两端为外排水，厂房中间部分为内排水。
