按照室内排水横支管所设位置，可将排水系统分为异层排水系统和同层排水系统。

3.3.3.1　异层排水

异层排水是指卫生器具坐落在卫生间的地面上，排水支管穿过所在层的地面，排水横管在下一层楼面顶部汇合，最后流入排水立管，也是排水横支管敷设的传统方式，如图3.39所示。其优点是排水通畅，安装方便，维修简单，土建造价低，配套管道和卫生器具市场成熟。主要缺点是对下层造成不利影响，譬如易在穿楼板处造成漏水，下层顶板处排水管道多、不美观、有噪声等。

3.3.3.2　同层排水

所谓的同层排水系统，是指排水器具的出水管不穿越所在楼层，采用后排水的方式，各卫生用具的排水汇合横管在与卫生器具同一楼层沿墙敷设，从而避免了异层排水的缺陷。

1.同层排水的方式（图3.40）

（1）降板式同层排水。这种方法做的比较多，一般是卫生间楼板下沉350mm 左右（根据需要），作为管道敷设空间。下沉楼板采用现浇混凝土并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣、陶粒等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。也可根据卫生器具的布置情况做卫生间局部楼板下沉。

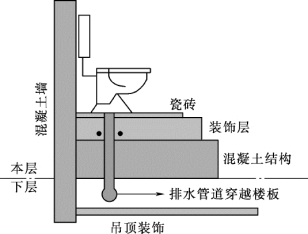

图3.39　异层排水

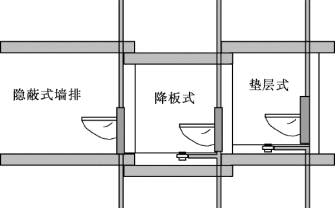

图3.40　同层排水

（2）墙排式同层排水。墙排式同层排水，即排水管敷设在卫生间地面或外墙，是指卫生间洁具后方砌一堵假墙，形成0.2m 左右宽布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接，如图3.40所示。此种方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。(www.daowen.com)

（3）垫层式同层排水。垫层式是指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改选中不得已的情况下偶尔采用。新的工程由于其施工难度大，费工费料，影响美观，增加楼体的承载负荷，现已不再使用了。

2.同层排水的优点

（1）房屋产权明晰。卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本层（家中）内进行，不干扰下层住户。

（2）卫生器具的布置不受限制。因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

（3）排水噪声。排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而使排水噪声大大减小。

（4）渗漏水概率小。卫生间楼板不被卫生器具管道穿越，减小了渗漏水的概率，也能有效地防止疾病的传播。

（5）不需要旧式P弯或S弯。由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由旧式P弯和S弯产生而其自身无法克服的弊端，同层安装排水方式可以全部解决。

3.墙排式同层排水的局限性

（1）造价略有提升。①采用的管材质量好的同时价格也相应有所提升；②安装费用相对复杂造成造价的提升。根据卫生间的布置和选型情况以及一些工程实例的统计数据来看，造价提高在10%～30%之间。

（2）和土建、装修工程施工配合更加紧密。因大量管道在墙体内布置，和土建、装修工程的施工配合更加紧密，施工工种之间配合协调工作量加大，现场成品保护的意识需要多加宣传。

（3）可供选择的专业厂家较少。墙排水方式是我国建设部的推广技术之一，但目前比较成熟的专业厂家较少，这也为该项技术的推广应用起到了制约作用。
