便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。主要包括冲洗水箱和冲洗阀。

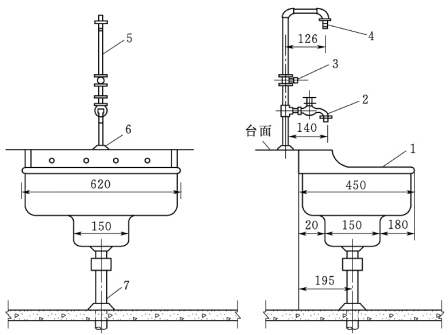

图3.34　化验盆安装（单位：mm）

1—化验盆；2—DN15化验水嘴；3—DN15截止阀；4—螺纹接口；5—DN15出水管；6—压盖；7—DN50排水管

3.2.4.1　冲洗水箱

多采用虹吸原理，有冲洗能力强，构造简单，工作可靠且可控制，自动作用等优点，并且由于储备了一定水量，可减少给水管直径。冲洗水箱按操作方式可分为手动式和自动式；按冲洗原理分为虹吸式和冲洗式，如图3.35所示；按水箱高度分为高水箱和低水箱。高水箱多用于蹲式大便器、大便槽、小便槽；低水箱也叫低位冲洗水箱，用于坐式大便器，一般为手动式。常用的有自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）以及光电数控冲洗水箱。

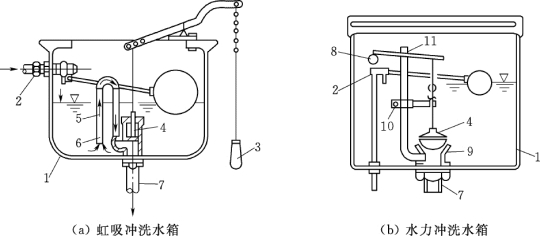

图3.35　手动冲洗水箱

1—水箱；2—浮球阀；3—拉链；4—橡胶球阀；5—虹吸管；6—虹吸孔；7—冲洗管；8—扳手；9—阀座；10—导向装置；11—溢流管

公共厕所的大便槽、小便槽和成组的小便器常用自动冲洗水箱，如图3.36所示。它不需人工操作，依靠流入水箱的水量自动作用，当水箱内的水位达到一定高度时，形成虹吸造成压差，使自动冲洗阀开启，将水箱内存水迅速排除进行冲洗。因在无人使用或极少人使用时自动冲洗水箱也定时用整箱储水冲洗，所以耗水量大。

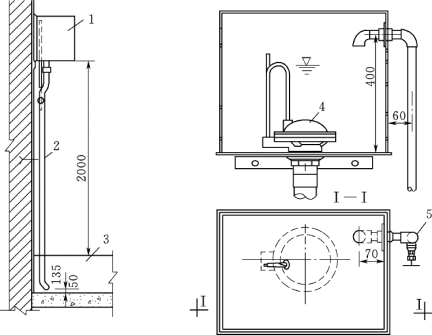

图3.36　自动冲洗水箱（单位：mm）(www.daowen.com)

1—自动冲洗水箱；2—单管卡；3—便槽；4—自动冲洗阀；5—上水阀

光电数控冲洗水箱可根据使用人数自动冲洗，在便器或便槽的入口附近布置一道光线，有人进出时便遮挡光线，每中断光线2次电控装置记录下1次人数，当人数达到预定数目时，水箱即放水冲洗，人数达不到时延时20～30min自动冲洗1次，无人使用时则不放水，可节水50%～60%。

3.2.4.2　冲洗阀

一般均直接安装在大便器的冲洗管上，利用强力水流进行冲洗。冲洗阀分为一般冲洗阀和延时自闭冲洗阀。延时自闭式冲洗阀可由使用者控制冲洗时间和冲洗用水量，可以用手、脚或者光控开启冲洗阀，如图3.37所示，它具有体积小、坚固耐用、外表洁净、美现、安装简单、使用方便等特点。

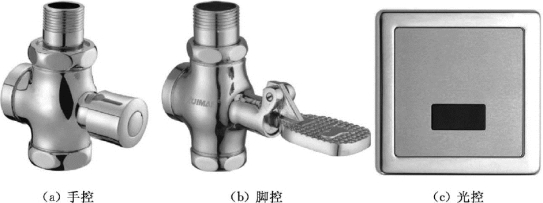

图3.37　延时自闭式冲洗阀

冲洗阀常用的有手动启闭截止阀（大便器和大便槽）和延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能），如图3.38所示。

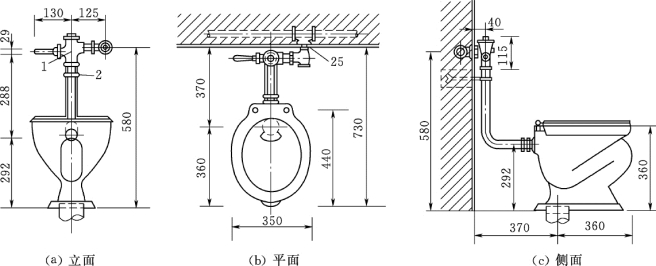

图3.38　自闭式冲洗阀坐式大便器安装图（单位：mm）

1—自闭式冲洗阀；2—管卡
