卫生器具是建筑内部排水系统的重要组成部分，是用来满足生活和生产过程中的卫生要求，收集和排除生活及生产中产生的污、废水的设备。卫生器具一般采用不透水、无气孔、表面光滑、耐腐蚀、耐磨损、耐冷热、便于清扫、有一定强度的材料制造，如陶瓷、塑料、复合材料等，卫生器具正向着冲洗功能强、节水消声、设备配套、便于控制、使用方便、造型新颖、色彩协调等方面发展。

3.2.3.1　便溺器具

便溺器具设置在卫生间和公共厕所，用来收集粪便污水。便溺器具包括便器和冲洗设备。

1.大便器和大便槽

我国常用的大便器有蹲式、坐式和大便槽式3种类型。

（1）蹲式大便器。如图3.18所示，一般用于普通住宅、集体宿舍和公共建筑物的公共场所或防止接触传染的医院厕所内。蹲式大便器的压力冲洗水流经大便器周边的配水孔，将大便器冲洗干净。蹲式大便器本身一般不带存水弯，接管时需另外配置存水弯。

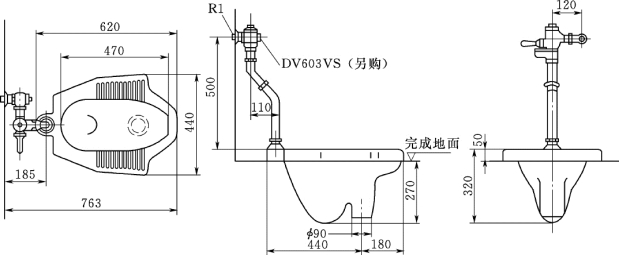

图3.18　蹲式大便器（单位：mm）

（2）坐式大便器。按冲洗水力原理可分为冲洗式和虹吸式，如图3.19所示。

1）冲洗式坐便器。环绕便器上口是一圈开有很多小孔口的冲水槽，冲洗开始时，水进入冲洗槽，经小孔沿便器内表面冲下，便器内水面涌高，将粪便冲出存水弯边缘。冲洗式便器的缺点是受污面积大，水面面积小，每次冲洗不一定能保证将污物冲洗干净。

2）虹吸式坐便器。虹吸式坐便器是靠虹吸作用，把粪便全部吸出。在冲洗槽进水口处有一个冲水缺口，部分水从缺口处冲射下来，加快虹吸作用的开始。虹吸式会因冲洗时流速过大而产生较大噪声。为改变这些问题，出现了喷射虹吸式和旋涡虹吸式两种新类型。

a.喷射虹吸式坐便器除了一部分水从空心边缘孔口流下外，另一部分水则从大便器边部的通道O 处冲下来，由a口中向上喷射，这样很快造成强有力的虹吸作用，把大便器中的粪便全部吸出，从而加大排污能力。等水面下降到水封下限，空气进入，虹吸停止。其特点是冲洗过程短，噪声较小，便器存水面大，干燥面小，如图3.19（c）所示。

a.旋涡虹吸式坐便器。上圈下来的水量很小，其旋转已不起作用，因此在水道冲水出口Q 处，形成弧形水流呈切线冲出，产生强大旋涡，将漂浮的污物借助于旋涡向下旋转的作用，迅速下到水管入口处，接着在入口底受反作用力的影响下，迅速进入排水管道的前段，从而大大加强了虹吸能力，有效降低了噪声，如图3.19（d）所示。

坐式大便器都自带存水弯，但后排式坐便器与其他坐式大便器不同之处在于排水口设在背后，便于排水横支管敷设在本层楼板时选用（墙排式同层排水），如图3.20所示。

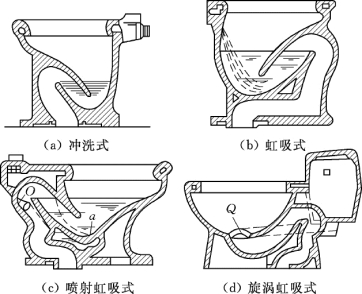

图3.19　坐式大便器

（3）大便槽。一般用于学校、汽车站、火车站、游乐场所及其他公共厕所，常以大便槽代替成排的蹲式大便器，如图3.21所示为光电数控冲洗装置大便槽。大便槽一般宽200～300mm，起端槽深350mm，槽的末端设有高出槽底15mm 的挡水坎，槽底坡度不小于0.015，排出口设存水弯，水封高不小于50mm。这种形式的便溺设施因为卫生和感官原因，新建卫生间已经很少使用。

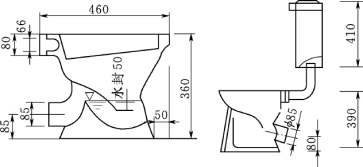

图3.20　后排式坐式大便器（单位：mm）

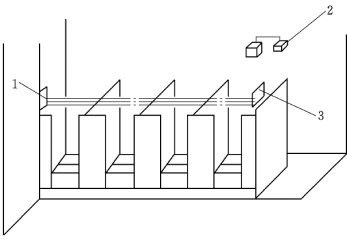

图3.21　光电数控冲洗装置大便槽

1—发光器；2—接收器；3—控制箱

2.小便器

小便器一般设于公共建筑的男厕所内，有的住宅卫生间内也需设置。一般有挂式、立式和小便槽3类。挂式小便器为悬挂在墙上，如图3.22所示。立式小便器一般装置在卫生设备标准较高的公共建筑男厕所中，多为成组装置，如图3.23所示。小便槽一般用于工业企业、公共建筑和集体宿舍等建筑的卫生间，用瓷砖沿墙砌筑的浅槽，其建造简单、经济、可同时供多人使用，如图3.24所示。

图3.22　光控自动冲洗壁挂式小便器安装（单位：mm）

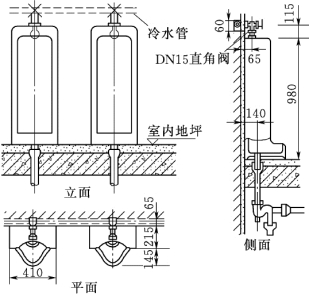

图3.23　立式小便器安装

3.2.3.2　盥洗、淋浴用卫生器具

1.洗脸盆

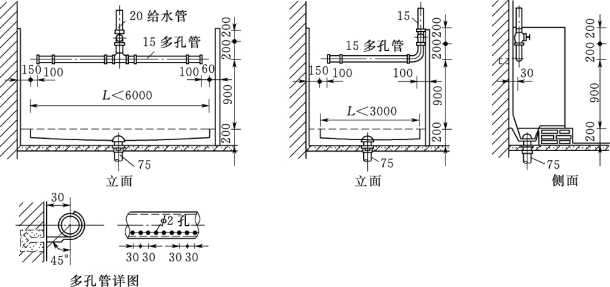

图3.24　小便槽安装示意图（单位：mm）

洗脸盆一般设置在盥洗室、浴室和卫生间中，可用于洗脸、洗手和洗头，也可用于公共洗手间或厕所内洗手、理发室内洗头、医院各治疗间洗器皿和医生洗手等。洗脸盆的高度及深度适宜，盥洗不用弯腰且较省力，脸盆前沿设有防溅沿，使用时不溅水，可用流动水盥洗比较卫生，也可作为不流动水盥洗，有较大的灵活性。洗脸盆有长方形、椭圆形和三角型，安装方式有柱式（图3.25）、台式和墙架式（图3.26）。

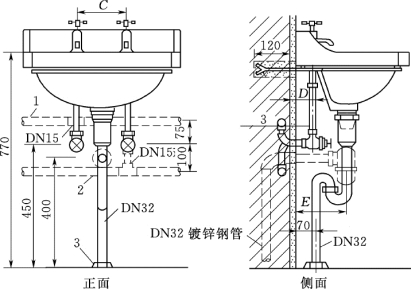

图3.25　柱式洗脸盆（单位：mm）

1—热水管；2—冷水管

(www.daowen.com)

图3.26　墙架式洗脸盆（单位：mm）

1—热水管；2—冷水管；3—护口盘

2.盥洗台

盥洗台有单面和双面之分，常设置在同时有多人使用的地方，如集体宿舍、教学楼、车站、码头、工厂生活间。通常采用砖砌抹面、水磨石或瓷砖贴面现场建造而成，如图3.27所示为单面盥洗台。

3.浴盆

浴盆设在住宅、宾馆、医院等卫生间或公共浴室，供人们清洁身体。浴盆配有冷热水或混合龙头，并配有淋浴设备，如图3.28所示。浴盆的形式一般为长方形、方形和斜边形。材质有陶瓷、搪瓷钢板、塑料、复合材料等，材质为亚克力的浴盆与肌肤接触的感觉很舒适。根据不同的功能要求分为裙板式浴盆、扶手式浴盆、防滑式浴盆、坐浴式浴盆及普通式浴盆等类型。浴盆的色彩种类很丰富，主要为满足卫生间装饰色调的需求。

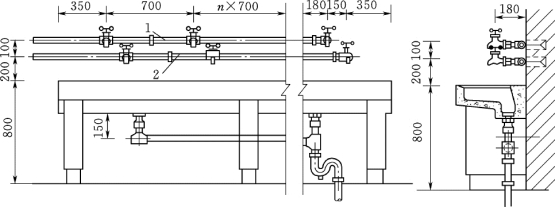

图3.27　单面盥洗台（单位：mm）

1—热水管；2—冷水管

图3.28　浴盆安装

1—浴盆；2—混合阀门；3—给水管；4—莲蓬头；5—蛇皮管；6—存水弯；7—排水管

4.淋浴器

淋浴器多用于工厂、学校、机关、部队等单位的公共浴室和体育场馆内，也可安装在卫生间的浴盆上。淋浴器占地面积小，清洁卫生，避免疾病传染，耗水量小，设备费用低。有成品淋浴器，也可现场制作安装。如图3.29所示为现场制作安装的淋浴器。

在建筑标准较高的建筑内的淋浴间内，也可采用光电式淋浴器，利用光电打出光束，使用时人体挡住光束，淋浴器即出水、人体离开时即停水，如图3.30（a）所示。在医院或疗养院为防止疾病传染可采用脚踏式淋浴器，如图3.30（b）所示。

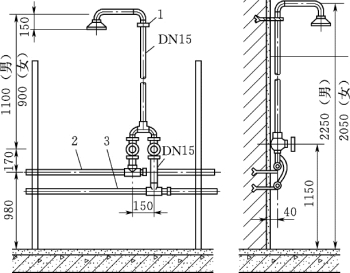

图3.29　淋浴器安装（单位：mm）

1—单管卡；2—热水管；3—冷水管

图3.30　淋浴器

1—电磁阀；2—恒温水管；3—光源；4—接收器；5—恒温水管；6—脚踏水管；7—拉杆；8—脚踏板；9—排水沟

现代家居对卫浴设施的要求越来越高，许多家庭都希望有一个独立的洗浴空间，但由于居室卫生空间有限，只能把洗浴设施与卫生洁具置于一室。淋浴房充分利用室内一角，用围栏将淋浴范围清晰地划分出来，形成相对独立的洗浴空间，如图3.31所示。

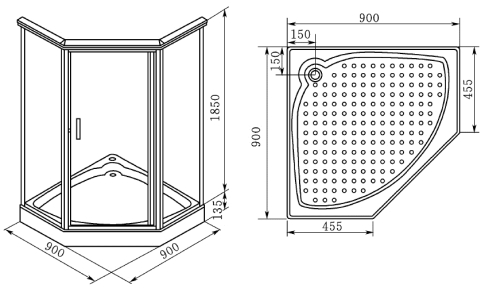

图3.31　淋浴房（单位：mm）

3.2.3.3　洗涤用卫生器具

1.洗涤盆

洗涤盆常设置在厨房或公共食堂内，用作洗涤碗碟、蔬菜等。医院的诊室、治疗室等处也需设置。洗涤盆有单格或双格之分，双格洗涤盆一般为一格洗涤，另一格泄水，如图3.32所示。洗涤盆规格尺寸有大小之分，材质多为陶瓷或砖砌后瓷砖贴面，质量较高的为不锈钢制品。

2.污水盆

污水盆又称污水池，常设置在公共建筑的厕所、盥洗室内，供洗涤拖把、打扫卫生或倾倒污水等。多为砖砌贴瓷砖现场制作安装，如图3.33所示。

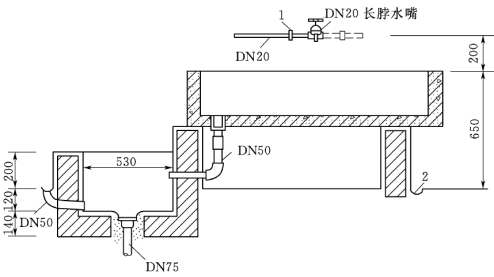

图3.32　双格洗涤盆的安装（单位：mm）

1—单管卡；2—明沟

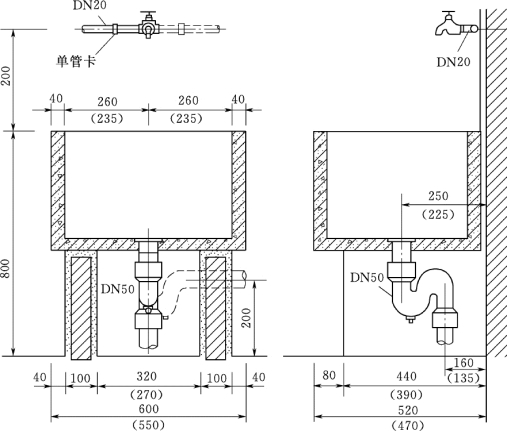

图3.33　污水盆安装（单位：mm）

3.化验盆

化验盆一般设置在工厂、科研机关和学校的化验室或实验室内，根据需要，可安装单联、双联或三联鹅颈水嘴，如图3.34所示。
