3.2.2.1 存水弯
存水弯的作用是在其内形成一定高度的水封，通常为50～100mm，以阻止排水系统中的有毒有害气体或虫类进入室内，保证室内的环境卫生，如图3.11所示。存水弯的类型主要有S形、P形和U 形，如图3.12所示。

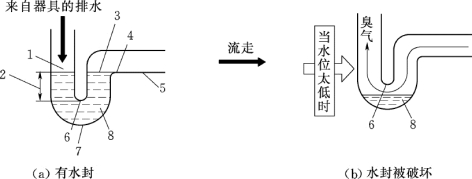

图3.11 存水弯原理图
1—流入面；2—水封深度；3—流出面；4—溢出口；5—器具排水管；6—弯管内顶部；7—水底面；8—存储的水

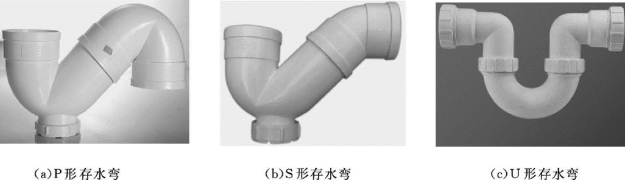

图3.12 存水弯型式
S形存水弯常用在排水支管与排水横管垂直连接的部位；P形存水弯常用在排水支管与排水横管和排水立管不在同一平面位置而需连接的部位；U 形存水弯常用在横交管处。如需把存水弯设在地面以上时，为满足美观要求，存水弯还有瓶式存水弯、存水盒等不同类型。
3.2.2.2 检查口与清扫口
检查口和清扫口属于清通设备，为了保障室内排水管道排水畅通，如遇堵塞应能方便疏通。因此，在排水立管和横管上都应设清通设备。
具体内容已在第3.1.2.4小节详细说明，此处不再赘述。
污水横管的直线管段上检查口或清扫口之间的最大距离，按表3.2确定。

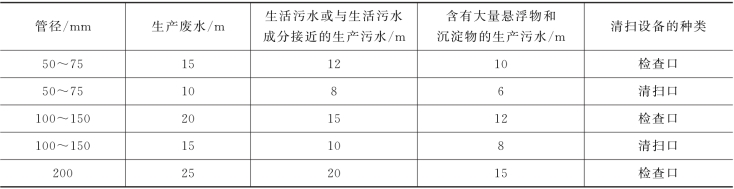

表3.2 污水横管直线管段上检查口或清扫口之间的最大距离
3.2.2.3 地漏
地漏一般设置在经常有水溅落的地面、有水需要排除的地面和经常需要清洗的地面，如盥洗室、淋浴间、厕所、卫生间等，设置洗浴器和洗衣机的部位应设置地漏，并要求布置洗衣机的部位宜采用防止溢流和干涸的专用地漏。地漏应设置在易溅水的卫生器具附近的最低处，其地漏箅子应低于地面5～10mm，带有水封的地漏，其水封深度不得小于50mm。直通式地漏下必须设置存水弯。禁用钟罩（扣碗）式地漏。常用地漏如图3.13所示。

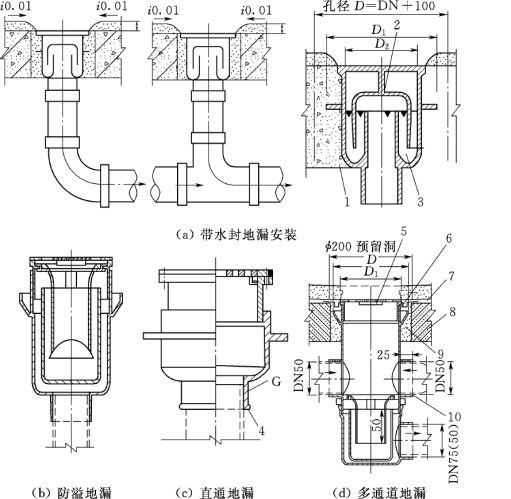

图3.13 常用地漏示意图(www.daowen.com)
1—细石混凝土；2—活动钟罩；3—水封；4—螺纹连接；5—洗衣机插口；6—调节段；7—面层；8—楼板；9—C20细石混凝土分层嵌实；10—粘接
3.2.2.4 通气帽
在通气管顶端应设通气帽，以防止杂物进入管内。其型式一般有球形、伞形两种，如图3.14所示。球形通气帽采用20号铁丝编绕成螺旋形网罩，适用于气候较暖和的地区；伞形通气帽采用镀锌铁皮制成，适用于冬季室外温度低于-12℃的地区，可避免因潮气结霜封闭网罩而堵塞通气口。
3.2.2.5 其他附件
1.滤毛器和集污器
滤毛器和集污器常设在理发室、游泳池和浴室内，挟带着毛发或絮状物等的污水先通过滤毛器或集污器后排入管道，以防管道堵塞，如图3.15和图3.16所示。
图3.14 通气帽
图3.15 滤毛器
1—缓冲板；2—滤网；3—放气阀；4—排污阀
2.隔油具
厨房或配餐间的洗碗、洗鱼、洗肉等含油脂污水，从洗涤池排入下水道前，必须先进行初步的隔油处理。这种隔油处理的装置简称隔油具（图3.17），隔油具一般装设在洗涤池下面，可供几个洗涤池公用。经隔油具处理的水排至室外后仍应经过隔油池处理。
图3.16 地面集污器（单位：mm）
图3.17 隔油具
