建筑排水系统的任务是安全、迅速地将污废水排除到室外，并能维持系统气压稳定，同时将管道系统内有毒有害气体排到一定空间以防止对室内环境产生污染。

建筑内部排水系统一般由卫生器具或生产设备受水器、排水管系、通气管系、清通设备、污水抽升设备、室外排水管道及污水局部处理设施等部分组成（图3.1）。

3.1.3.1　卫生器具或生产设备受水器

卫生器具是建筑内部排水系统的起点，接纳各种污、废水后经过存水弯和器具排出管流进排水横支管。建筑内的卫生器具应具备内表面光滑、不渗水、耐腐蚀、耐冷热、耐磨损、便于清洁卫生、有一定强度等特性。

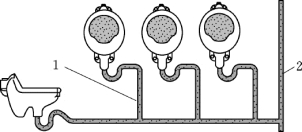

图3.2　器具排水管

1—器具排水管；2—排水立管

3.1.3.2　排水管系

由器具排水管（连接卫生器具和横支管之间的一段短管，除坐式大便器外，其中包括存水弯，如图3.2所示）、有一定坡度的横支管、立管、敷设在地下的总干管和排出到室外的排出管等组成。其作用是将污、废水能迅速安全地排除到室外。

3.1.3.3　通气管系

建筑内的污水、废水一般是以重力流的方式排至室外的。为了保证排水管系良好的工作状态，排水管系应和大气相通，以维持管系内气压恒定，实现重力流状态。通气管系是与排水管系相连通的一个系统，但是其内部只通气、不通水，主要功能为加强排水管系内部气流循环流动，控制排水管系内压力的变化。

1.通气管系的作用

（1）向排水管补充空气，减少气压波动，保护水封。

（2）排出有毒有害气体，满足室内卫生条件。

（3）管道内经常有新鲜空气流通，可减轻管道内废气对管道的腐蚀，延长管道使用寿命。

2.通气管系的类型

根据建筑物层数、卫生器具数量、卫生标准等情况的不同，通气管系可分为以下几种类型（图3.3）。

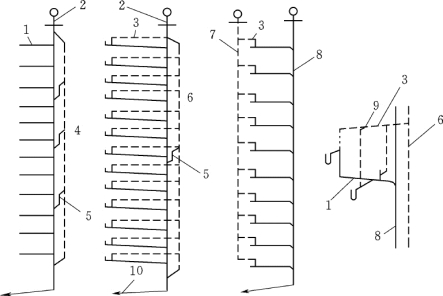

图3.3　几种典型通气管型式

1—污水横支管；2—伸顶通气管；3—环形通气管；4—专用通用管；5—结合通气管；6—主通气立管；7—副通气立管；8—污水立管；9—器具通气管；10—排出管

（1）伸顶通气管。对于建筑层数不高、卫生器具不多的建筑物。一般将排水立管上端延伸出屋面，用来通气及排除排水管系内的臭气。污水立管顶端延伸出屋面的管段（自立管最高层检查口向上算起）称为伸顶通气管，为排水管系最简单，最基本的通气方式。

伸顶通气管应高出屋面0.30m 以上，并应大于当地最大积雪厚度。对于平屋顶，若经常有人逗留活动，则通气管应高出屋面2m。在通气管出口4m 以内有门、窗时，通气管应高出门、窗顶0.60m 或引向无门、窗的一侧。通气管出口不宜设在建筑物的屋檐檐口、阳台、雨篷等的下面，以免影响周围空气的卫生条件。为防止雨雪或脏物落入排水立管，通气管顶端应装网形或伞形通气帽（寒冷地区应采用伞形通气帽），通气管穿越屋顶处应有防漏措施。

（2）专用通气立管。专用通气立管是指仅与排水主管连接，为污水主管内空气流通而设置的垂直通气管道。适用于立管总负荷超过允许排水负荷时，起平衡立管内正负压的作用。实践证明，这种做法对于高层民用建筑的排水支管承接少量卫生器具时，能起保护水封的作用，采用专用通气立管后，污水立管排水能力可增加一倍。专用通气管应每隔两层设结合通气管与排水立管连接，其上端可在最高层卫生器具上边缘或检查口以上与污水立管通气部分以斜三通连接，下端应在最低污水横支管以下与污水立管以斜三通连接。

（3）主通气立管。主通气立管是指为连接环形通气管和排水立管，并为排水支管和排水主管内空气流通而设置的垂直管道。当主通气管通过环形通气管，每层都已和污水横管相连时，就不必按专用通气立管和污水立管的连接要求，而可以每隔8～10层设结合通气管与污水立管相连。

（4）副通气立管。副通气立管是指仅与环形通气管连接，为使排水横支管内空气流通而设置的通气管道。其作用同专用通气管，设在污水立管对侧。

（5）器具通气管。器具通气管是指一端与卫生器具存水弯出口相连，另一端在卫生顶缘以上至通气立管的那一段通气管，可以防止卫生器具产生自虹吸现象和噪声。器具通气管适用于对卫生标准和控制噪声要求较高的排水系统，如高级宾馆等建筑。具体做法是，在卫生器具存水弯出口端，按不小于0.01的坡度向上与通气立管相连，器具通气管应在卫生器具上边缘以上不少于0.15m 处和主通气主管连接。

（6）环形通气管。环形通气管指在多个卫生器具的排水横支管上，从开始端卫生器具的下游端接至通气立管的那一段通气管段，如图3.4所示。它适用于横支管上所负担的卫生用具数量超过允许负荷的情况，公共建筑中的集中卫生间或盥洗间，其污水支管上的卫生用具往往在4个或4个以上，且污水管长度与主管的距离大于12m，或同一污水支管所连接的大便器在6个或6个以上。

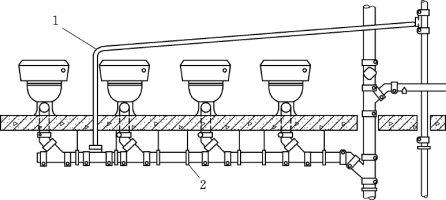

图3.4　环形通气管

1—环形通气管；2—支吊架

该管应在卫生器具上边缘以上不小于0.15m 处，按不小于0.01的上升坡度与主通气立管相连。(www.daowen.com)

（7）结合通气管。结合通气管是指排水立管与通气立管的连接管段，又称共轭管，如图3.5所示。其作用是当上部横支管排水，水流沿立管向下流动时，水流前方空气被压缩，通过它释放被压缩的空气至通气立管。结合通气管下端宜在排水横支管以下与排水立管以斜三通连接，上端可在卫生器具上边缘以上不小于0.15m 处与主通气立管以斜三通连接。10层以上的建筑，应在自顶层以下每隔6～8层处设置结合通气管，连接排水立管与通气立管，加强通气能力。

3.通气管的管径

通气管管径应根据排水管排水能力、管道长度决定，一般不小于排水管管径的1/2。

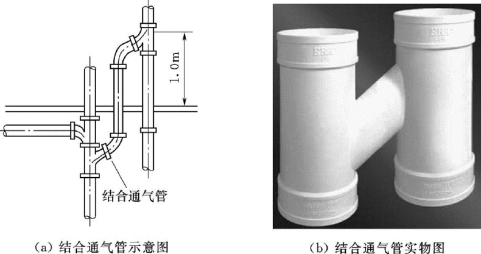

图3.5　结合通气管

伸顶通气管的管径一般与排水立管的管径相同或比排水管管径小一级。但是在最冷月平均气温低于-13℃的地区，应从室内平顶或吊顶下0.30m 处开始安装，通气管径应较排水立管管径大一级，以免管中结霜而缩小或阻塞管道断面。

专用通气立管管径应比最底层污水立管管径小一级。结合通气管管径不得小于所连接的较小一根立管的管径。

污水立管与通气立管之间的连接管管径不宜小于通气立管管径。

2个及2个以上污水立管同时与一根通气立管相连时，应以最大一根污水立管确定通气立管管径，且其管径不宜小于其余任何一根污水立管的管径。

3.1.3.4　清通设备

为了保持室内排水管道排水畅通，必须加强经常性的维护管理，为了检查和疏通管道，在排水管道系统上需设清通设备。一般有：检查口、清扫口、检查井及带有清通门（盖板）的90°弯头或三通接头等设备。

1.检查口

检查口一般设在立管及较长的水平管段上，如图3.6（a）所示。供立管或立管与横支管连接处有异物堵塞时清掏用，多层或高层建筑的排水立管上，每隔两层设一个，检查口间距不大于10m。但在立管的最低层和设有卫生器具的两层以上，坡顶建筑物的最高层必须设置检查口，平顶建筑可用通气口代替检查口。检查口设置高度一般距地面1m，并应高于卫生器具上边缘0.15m。

2.清扫口

清扫口一般设于横支管，如图3.6（b）所示。当污水横管连接2个及2个以上的大便器或3个及3个以上的卫生器具时，应在横管的起端设置清扫口，也可采用带螺栓盖板的弯头、带堵头的三通配件作清扫口。清扫口安装不应高出地面，必须与地面持平，为了便于清掏，应与墙面应保持一定距离，一般不宜小于0.15m。

3.检查井

对于不散发有害气体或大量蒸汽的工业排水管道，在管道转弯、变径处和坡度改变及连接支管处，可在建筑物内设检查井，如图3.6（c）所示。在直线管段上，排除生产废水时，检查井的距离不宜大于30m；排除生产污水时，检查井的距离不宜大于20m。对生活污水管道，在建筑物内不宜设检查井。

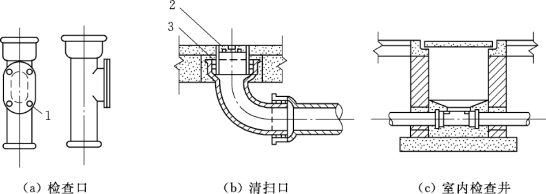

图3.6　清通设备

1—螺钉；2—铜清扫口盖；3—铸铁清扫口身

3.1.3.5　污水抽升设备

当建筑物内的污、废水不能自流排至室外时，要设置污水抽升设备。

3.1.3.6　室外排水管道

自排出管接出的第一检查井后至城市排水管网或工业企业排水主干管间的排水管段为室外排水管道，其任务是将室内的污、废水排至市政或工厂的排水管道中去。

3.1.3.7　污水局部处理设备

当室内污水未经处理不允许直接排入城市排水系统或水体时，而设置的局部水处理构筑物。另外，当室外没有无排水管网或有排水管网而无污水处理厂时，室内污水也要经过局部处理后才能就近排入水体、渗入地下或排至室外排水管网。主要类型有：化粪池（图3.7）、隔油池、降温池及沉淀池等。

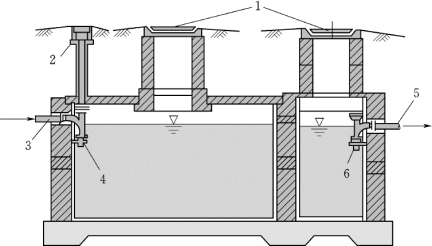

图3.7　化粪池

1—进盖及盖座；2—清扫口；3—进水管；4—支管；5—出水管；6—支架
