热水管网的布置与敷设，除了满足给（冷）水管网敷设的要求外，还应注意由于水温高带来的体积膨胀、管道伸缩、保温和排气等问题。

2.7.7.1　热水管网的敷设

热水管网同给（冷）水管网，有明装和暗装两种敷设方式。铜管、薄壁不锈钢管、衬塑钢管等可根据建筑、工艺要求暗装或明装。塑料热水管宜暗装；明装的立管宜布置在不受撞击处，如不可避免时，应在管外加防撞击的保护措施；同时应考虑防紫外线照射的措施。

热水管道暗装时，其横干管可敷设于地下室、技术设备层、管廊、吊顶或管沟内，其立管可敷设在管道竖井或墙壁竖向管槽内，支管可预埋在地面、楼板面的垫层内，但铜管和聚丁烯管（PB）埋于垫层内宜设保护套，暗装管道在便于检修的地方装设法兰，装设阀门处应留检修门，以利于管道更换和维修。管沟内敷设的热水管应置于冷水管之上，并且进行保温。

热水管道穿过建筑物的楼板、墙壁和基础处应加套管，穿越屋面及地下室外墙时，应加防水套管，以免管道膨胀时损坏建筑结构和管道设备。当穿过有可能发生积水的房间地面和楼板面时，套管应高出地面50～100mm。热水管道在吊顶内穿墙时，可预留孔洞。

上行下给式系统配水干管最高点应设排气装置（自动排气阀，带手动放气阀的集气罐和膨胀水箱）；下行上给式配水系统，可利用最高配水点放气，系统最低点应设泄水装置，有可能时也可利用最低配水点泄水。

下行上给式热水系统设有循环管道时，循环立管应在最高配水点以下0.5m 处与配水立管连接。上行下给式热水系统只需将循环管道与各立管连接。

热水管应有不小于0.003的坡度，配水横干管应沿水流方向上升，利于管道中的气体向高点聚集，便于排放；回水横管应沿水流方向下降，便于检修时泄水和排除管内污物。

室外热水管道一般为管沟内敷设，当不可能时，也可直埋敷设，其保温材料为聚氨酯硬质泡沫塑料，外做玻璃钢管壳，并做伸缩补偿处理。直埋管道的安装与敷设还应符合有关直埋供热管道工程技术规程的规定。

热水立管与横管连接时，为避免管道伸缩应力破坏管网，应设乙字弯管，如图2.88所示。

为了调节水量、水压、水温及检修的需要，在配水或回水管道的分干管处，配水立管和回水立管的端点，以及居住建筑和公共建筑中从立管接出的支管上，均应设阀门。热水管道中水加热器或储水器的冷水供水管上，机械循环第二循环回水管上以及冷热水混合器的冷、热水供水管上，应设止回阀，以防止加热设备内水倒流被泄空，或防止冷水进入热水系统影响配水点的供水温度，或防止冷热水相互串水，如图2.89所示。

(www.daowen.com)

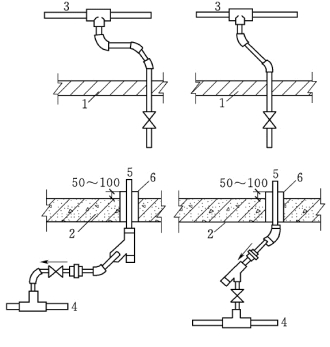

图2.88　热水立管与水平干管的连接方式

1—吊顶；2—地板或沟盖板；3—配水横管；4—回水管；5—立管；6—套管

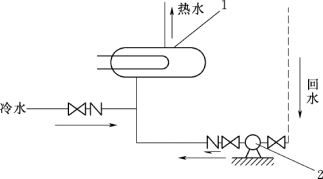

图2.89　热水管道上止回阀的位置

1—水加热器；2—循环水泵

2.7.7.2　热水供应系统的保温

热水系统中，对管道和设备进行保温的主要目的是减少介质在输送过程中的热散失，使得蒸汽和热水管道保温后外表面温度不致过高，以避免大量的热散失、烫伤或积尘等，为人们创造良好的工作和生活条件。

保温材料的选择的原则：导热系数低、具有较高的耐热性、不腐蚀金属、材料密度小并具有一定的孔隙率、低吸水率并具有一定的机械强度、易于施工、就地取材、成本低等。

热水配、回水管、热媒水管常用的保温材料为岩棉、超细玻璃棉、橡胶泡沫等。水加热器、开水器等设备采用岩棉制品、硬聚氨酯发泡塑料等保温时，保温层厚度可为35mm。

不论采用何种保温材料，在施工保温前，均应将金属管道和设备进行防腐处理，将表面清除干净，刷防锈漆两遍。同时为增加保温结构的机械强度和防水能力，应视采用的保温材料在保温层外设保护层。
