2.7.6.1 热水供应系统的管材

（1）热水供应系统采用的管材和管件，应符合现行产品标准的要求。

（2）热水管道的工作压力和工作温度不得大于产品标准标定的允许工作压力和工作温度。

（3）热水管道应选用耐腐蚀，安装连接方便可靠，符合饮用水卫生要求的管材及相应的配件。一般可采用薄壁铜管、薄壁不锈钢管、无规共聚聚丙烯（PP R）管、聚丁烯（PB）管、铝塑复合管及交联聚乙烯（PE X）管等。

（4）当选用塑料热水管或塑料和金属复合热水管材时，应符合下列要求：

1）管道的工作压力应按相应温度下的允许工作压力选择。

2）管件宜采用和管道相同的材质。

3）定时供应热水的系统因其水温周期性变化大，不宜采用对温度变化较敏感的塑料热水管。

4）设备机房内的管道不应采用塑料热水管。

2.7.6.2　热水供应系统的附件

1.疏水器

热水供应系统以蒸汽作热媒间接加热的水加热器、开水器时，为保证热凝结水及时排放，同时又防止蒸汽漏失，在用汽设备（如水加热器和开水器等）的凝结水回水管上应设疏水器。当水加热器的换热能确保凝结水回水温度不大于80℃时，可不装疏水器。蒸汽立管最低处，蒸汽管下凹处的下部宜设疏水器。疏水器的构造如图2.85所示。

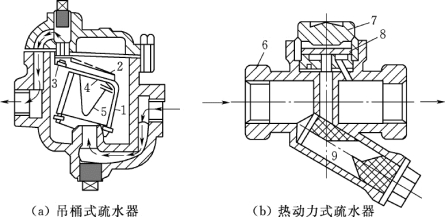

图2.85　疏水器的构造

1—吊桶；2—杠杆；3—珠阀；4—快速排气阀；5—双金属弹簧片；6—阀体；7—阀盖；8—阀片；9—过滤器

2.自动温度调节器

热水系统中热水温度的控制，主要是加热器出口温度的控制，一般大型热水供应系统中采用直接式自动温度调节器或间接式自动温度调节器。

如图2.86所示为直接式自动温度调节器构造图，由温包、感温元件和调压阀组成，温包安装在加热器出口处，内部装有沸点较低的液体，当温包内水温变化时，温包感受温度的变化，并产生压力升降，传导到装设在蒸汽管上的调压阀，自动调节进入水加热器的蒸汽量，达到控制温度的目的。

如图2.87（a）所示为直接式自动温度调节器安装图。如图2.87（b）所示为间接式自动温度调节器，由温包、电触点温度计、电动调压阀组成，若加热器出口水温高于设计要求，电动阀门关小减少热媒进量，若加热器出口水温低于设计要求，电动阀门开大，增加热媒进量，达到自动调节加热器出口水温的目的。(www.daowen.com)

图2.86　直接式自动温度调节器构造

1—温包；2—感温元件；3—调压阀门

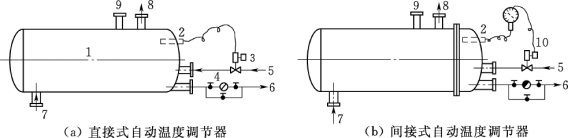

图2.87　温度调节器安装示意图

1—加热设备；2—温包；3—自动调节器；4—疏水器；5—蒸汽；6—凝结水；7—冷水；8—热水；9—安全阀；10—电动调节阀

3.自动排气阀

排除管网中热水汽化产生的气体以保证管网内热水畅通。从热水中分离出来的气体，聚集在管网的顶端，若系统为下行上给式，则气体可通过最高处配水龙头直接排出；若系统为上行下给式，则应在配水干管的最高部位设置排气阀，以免聚集的气体影响热水的流动。

4.自然补偿管道和伸缩器

热水供应系统中管道因受热膨胀而伸长，为保证管网使用安全，在热水管网上应采取补偿管道温度伸缩的措施，以避免管道因为承受了超过自身所许可的内应力而导致弯曲甚至破裂。

补偿管道热伸长技术措施有两种：自然补偿和设置伸缩器补偿。自然补偿即利用管道敷设自然形成的L形或Z形弯曲管段来补偿管道的温度变形。通常的做法是在转弯前后的直线段上设置固定支架，让其伸缩在弯头处补偿。

在直线管段较长，不能依靠管路弯曲的自然补偿作用时，每隔一定的距离应设置不锈钢波纹管、方型伸缩器、套管伸缩器、球形伸缩器、多球橡胶软管等伸缩器来补偿管道伸缩量。热水管道系统中使用最方便、效果最佳的是波形伸缩器，即由不锈钢制成的波纹管，用法兰或螺纹连接，具有安装方便、节省面积、外形美观及耐高温、耐腐蚀及寿命长等优点。

另外，近年来也有在热水管中安装可曲挠橡胶接头代替伸缩器的做法，但必须注意采用耐热橡胶。

5.膨胀管、膨胀水罐和安全阀

在集中热水供应系统中，冷水被加热后，水的体积要膨胀，如果热水系统是密闭的，在卫生器具不用水时，必然会增加系统的压力，有胀裂管道的危险，因此需要设置膨胀管、安全阀或膨胀水罐。

6.减压阀

热水供应系统中的加热器常以蒸汽为热媒，若蒸汽管道供应的压力大于水加热器的需求压力，则应设减压阀把蒸汽压力降到需要值，才能保证设备使用安全。
