2.7.5.1　热水系统热源的选择

热水系统热源的选择，应根据使用要求、耗热量及用水点分布情况，结合热源条件确定。目前在热水供应系统中采用的热源，主要是由燃气、燃油和燃煤，通过锅炉产出的蒸汽或热水，有条件时应充分采用地热、太阳能、工业余热和废热。

2.7.5.2　热水系统的加热和储热设备

1.加热水箱

在热水箱内设多孔管（图2.82）和汽-水喷射器（图2.83），用蒸汽直接加热冷水。与间接加热系统相比，由于蒸汽直接与冷水接触，故加热迅速，加热设备亦较简单。但噪声较大，凝结水不能回收，常需较大的锅炉及水处理设备，故运行管理费用增加。

图2.82　多孔管加热方式

1—水箱；2—多孔管

图2.83　汽-水喷射器加热方式

1—喷射器；2—加热水箱

2.热水锅炉(www.daowen.com)

某些小型热水供应系统，可以用热水锅炉直接制备热水供使用，这也是一种直接加热式系统，锅炉的能源有燃煤、燃气、燃油和电能等。

3.太阳能热水器

太阳能热水器也是一种把太阳光的辐射能转为热能来加热冷水的直接加热热水装置。它的构造简单，加工制造容易，成本低，便于推广应用。可以提供40～60℃的低温热水，适用于住宅、浴室、饮食店、理发馆等小型局部热水供应。

4.容积式水加热器

容积式水加热器是一种既能把冷水加热，又能储存一定量热水的换热设备，有立式与卧式两种，如图2.84所示。它主要由外壳、加热盘管和冷热流体进出口等部分构成。同时还装有压力表、温度计和安全阀等仪表、阀件。高压蒸汽（或高温水）从上部进入排管，在流动过程中，即可把水加热，然后变成凝结水（或回水）从下部流出排管。

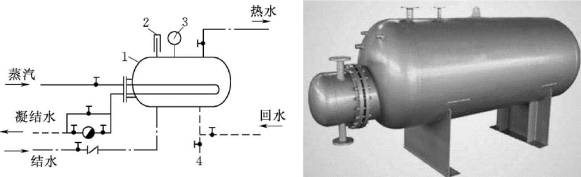

图2.84　容积式水加热器

1—容积式水加热器；2—温度计；3—压力表；4—泄水阀

5.热水储水箱（罐）

热水储水箱（罐）是一种专门调节热水量的容器，可在用水不均匀的热水供应系统中使用，以调节水量，稳定出水温度。
