根据加热冷水的方法，可分为直接加热和间接加热，如图2.77所示。

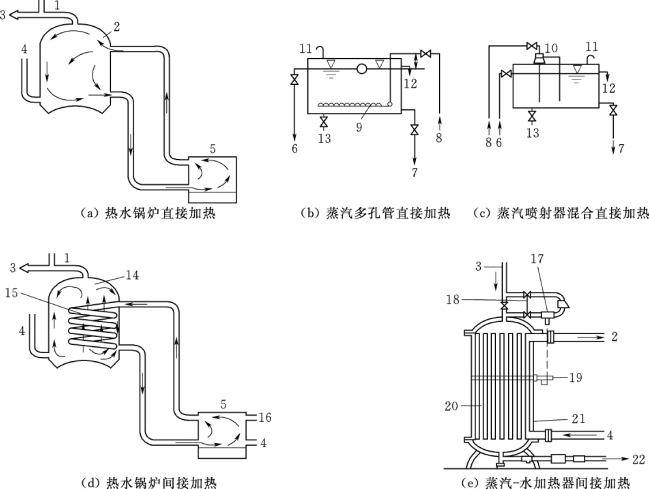

图2.77　加热方式

1—膨胀管；2—储水罐；3—供热水；4—冷水；5—锅炉；6—给水；7—热水；8—蒸汽；9—多孔管；10—喷射器；11—通气管；12—溢水管；13—泄水管；14—加热水罐；15—盘管；16—接膨胀管；17—温度自动控制阀；18—阀门；19—温度控制器；20—排管；21—排管快速式水加热器；22—冷凝水

直接加热也称一次换热，是以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需温度，或者是将蒸汽或高温水通过穿孔管或喷射器直接通入冷水混合制备热水。

间接加热也称二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒（如蒸汽）与被加热水不直接接触。间接加热供水安全、稳定、噪声小、卫生、运行费用低等优点，适用于旅馆、住宅、医院、办公楼等建筑。

2.7.3.1　根据管网压力工况，分为开式系统和闭式系统

开式系统中不需设置安全阀或闭式膨胀水箱，只需设置高位冷水箱和膨胀管或高位开式加热水箱等附件，管网与大气相通，如图2.78所示，适用于要求水压稳定，且允许设高位水箱的热水用户。

闭式系统中管网不与大气相通，冷水直接进入水加热器。系统中需设安全阀、隔膜式压力膨胀罐或膨胀管、自动排气阀等附件，以确保系统安全运行。该系统的优点是管路简单，水质不易受外界污染。但由于系统供水水压稳定性较差，安全可靠性差，一般适用于不设屋顶水箱的热水供应系统，如图2.79所示。

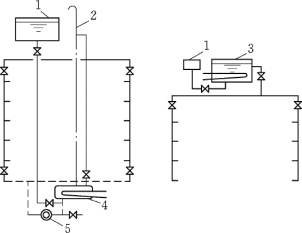

图2.78　开式热水供水方式图

1—冷水箱；2—膨胀排气管；3—加热水箱；4—水加热器；5—循环水泵

图2.79　闭式热水供水方式

1—自动排气阀；2—安全阀；3—压力膨胀罐；4—水加热器；5—循环水泵；6—给水管；7—室外给水管

2.7.3.2　根据热水循环动力不同，分为自然循环和强制循环(www.daowen.com)

自然循环不设循环水泵，仅靠冷热水密度差产生的热动力进行循环，节能效果明显，一般用于小型或层数少的建筑中。对于大型建筑物，自然循环动力不足，则需要设置水泵进行强制循环，在循环时间上还分为全日循环和定时循环。

2.7.3.3　根据循环管网的不同分为全循环、半循环和无循环3种方式

全循环热水供水方式是指热水干管、立管及支管均能保持热水的循环，打开配水龙头均能及时得到符合设计水温要求的热水，该方式适用于有特殊要求的高标准建筑中。半循环热水供水方式又分为立管循环和干管循环的供水方式。立管循环是指热水干管和立管内均保持有循环热水，打开配水龙头只需放掉支管中少量的存水，就能获得规定水温的热水，该方式多用于设有全日供应热水的建筑和设有定时供应热水的高层建筑中；干管循环是指仅保持热水干管内水的循环，使用前先用循环水泵把干管中已冷却的存水加热，打开配水龙头时只需放掉立管和支管内的冷水就可获得符合要求的热水，多用于采用定时供应热水的建筑中。无循环热水供水方式是指管网中不设任何循环管道，适用于热水供应系统较小，使用要求不高的定时供应系统，如公共浴室、洗衣房等，如图2.80所示。

2.7.3.4　按其配水干管位置，可分为上行下给式和下行上给式

配水干管敷设在热水系统的下部，自下而上供应热水，称为下行上给式；配水干管敷设在热水系统的上部，自上而下的供应热水，称为上行下给式。

2.7.3.5　分区热水供应方式

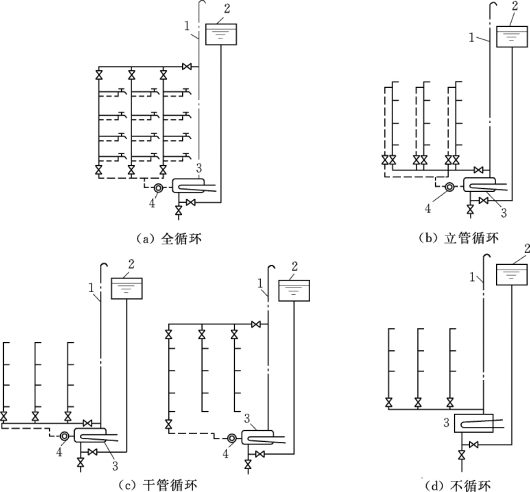

图2.80　管网的循环方式

1—膨胀排气管；2—冷水箱；3—水加热器；4—循环水泵

对于高层建筑一般采用分区热水供应方式，其竖向分区原则与冷水供应相同。根据水加热器设置位置不同可分为集中设置的分区热水供应系统和分散设置的分区热水供应系统。集中设置的分区热水供应系统，各区水加热器、热水循环泵统一布置在地下室、底层辅助建筑或专用设备间内，集中管理，维护方便，对上区噪声影响较小。但由于该系统高区的配水立管、回水管及膨胀管较长，高区水加热器承压较高，一般适用于高度不大于100m 的高层建筑中。分散设置的分区热水供应系统，各区的水加热器、循环水泵分区设置，因而不需耐高压的水加热器和热水管道等附件，热水立管及回水管较短。但是由于设备分散布置，具有维护管理不便，防噪声要求高，热媒管道长等缺点，一般适用于高度在100m 以上的超高层建筑，高层建筑分区热水供应方式如图2.81所示。

建筑物内热水供水方式的选择应根据热水供应系统的选用条件、建筑物的用途、使用要求、热水用水量、耗热量和用水点分布情况，进行技术和经济比较后确定。

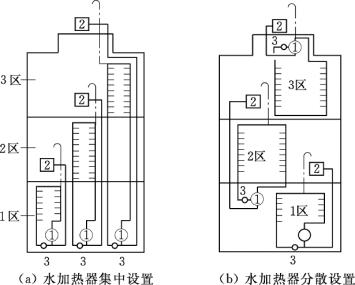

图2.81　高层建筑分区热水供应方式

1—水加热器；2—冷水箱；3—循环水泵
