热水供应系统的组成因建筑类型、规模、热源情况、用水要求、加热和储存设备的情况、建筑对美观和安静的要求等不同情况而异。一个比较完善的热水供应系统，通常由热源、加热设备、热水管网及其他设备和附件组成。

2.7.2.1　热媒系统（第一循环系统）

热媒系统由热源、水加热器和热媒管网组成。如图2.76所示的热源是蒸汽，加热设备是容积式水加热器。热源可以是高温由锅炉生产的蒸汽通过热媒管网送到水加热器加热冷水，经过热交换蒸汽变成冷凝水，靠余压经疏水器流到冷凝水池，冷凝水和新补充的软化水经冷凝水循环泵再送回锅炉加热为蒸汽，如此循环完成热的传递作用。对于区域性热水系统不需设置锅炉，水加热器的热媒管道和冷凝水管道直接与热力网连接。

2.7.2.2　热水管网（第二循环系统）

热水管网的作用是将加热设备的热水送至用水设备，热水管网和上部储水箱、冷水管、循环管及水泵等构成第二循环系统。为了保证热水管网中的热水随时保持设计的温度，在某些热水管网中，除设置配水管道外，还需设置热水回水管道，以使管网中的水始终保持一定的循环流量，补偿管道的热损失。

(www.daowen.com)

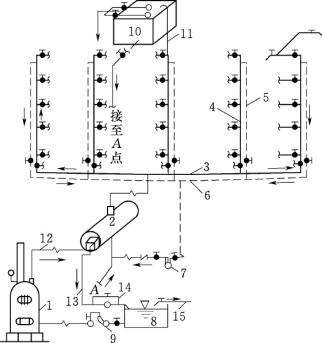

图2.76　热媒为蒸汽的集中热水系统的组成

1—锅炉；2—水加热器；3—配水干管；4—配水立管；5—回水立管；6—回水干管；7—循环泵；8—凝结水池；9—冷凝水泵；10—给水水箱；11—透气管；12—热媒蒸汽管；13—凝水管；14—疏水器；15—冷水补水管

如图2.76所示，热水管网是由配水管道（其中包括配水干管、配水立管和配水支管）及回水管道组成的。虚线所示管道为循环管。

2.7.2.3　附件

附件包括蒸汽、热水的控制附件及管道的连接附件，如温度自动调节器、膨胀罐、管道伸缩器、闸阀、水嘴、疏水器、减压阀、安全阀、循环水泵、各种器材和仪表、管道伸缩器等。
