2.6.3.1　固定消防炮灭火系统

固定消防炮灭火系统是由固定消防炮和配置的系统组件组成的固定灭火系统。

固定消防炮灭火系统是用于保护面积较大、火灾危险性较高而且价值较昂贵的重点工程的群组设备等要害场所，能及时、有效地扑灭较大规模的区域性火灾，灭火威力较大的固定灭火设备。

1.按喷射介质分类

消防炮系统按喷射介质可分为水炮系统、泡沫炮系统和干粉炮系统。

（1）水炮系统。喷射水灭火剂的固定消防炮系统，喷射介质为水，系统主要由水源、消防泵组、管道、阀门、水炮、动力源和控制装置等组成，如图2.69所示。水炮系统适用于一般固体可燃物火灾。

（2）泡沫炮系统。喷射泡沫灭火剂的固定消防炮系统，喷射介质为泡沫灭火剂，系统主要由水源、泡沫液罐、消防泵组、泡沫比例混合装置、管道、阀门、泡沫炮、动力源和控制装置等组成。适用于甲、乙、丙类液体火灾、固体可燃物火灾。

（3）干粉炮系统。喷射干粉灭火剂的固定消防炮系统，喷射介质为干粉灭火剂，系统主要由干粉罐、氮气瓶组、管道、阀门、干粉炮、动力源和控制装置等组成。干粉炮系统适用于液化石油气、天然气等可燃气体火灾场所。

2.按安装形式分类

固定消防炮灭火系统有固定手轮式水炮和固定手柄式水炮两种，如图2.70和图2.71所示。

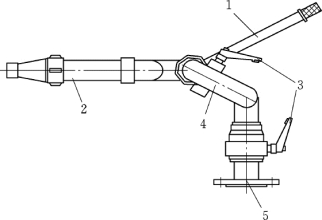

图2.69　消防水炮结构示意图

1—操作手柄；2—炮管；3—定位锁紧把手；4—炮体；5—入口法兰

图2.70　固定手轮式水炮（柱状喷管）

图2.71　固定手柄式水炮（柱/雾状可调喷管）

3.按控制方式分类

（1）远控消防炮系统。远距离控制的消防炮灭火系统，可分为有线遥控和无线遥控两种方式。适用爆炸危险性高，产生大量有毒气体及强烈热辐射，火灾蔓延面积较大且损失严重的，高度超过8m 且火灾危险性较大的室内灭火人员难以及时接近或撤离固定消防炮位的场所。

（2）手动消防炮灭火系统。现场手动操作的消防炮灭火系统。由手动消防炮、灭火剂供给装置、管路及阀门、塌架等部件组成。适用热辐射不大，人员便于靠近的场所。

2.6.3.2　泡沫灭火系统

泡沫灭火系统的工作原理是应用泡沫灭火剂，使其与水混溶后产生一种可漂浮、黏附在可燃、易燃液体或固体表面，或者充满某一着火场所的空间，起到隔绝、冷却作用，使燃烧熄灭。

泡沫灭火剂按其成分可分为化学泡沫灭火剂、蛋白质泡沫灭火剂和合成型泡沫灭火剂3种类型。

泡沫灭火系统广泛应用于油田、炼油厂、油库、发电厂、汽车库、飞机库和矿井坑道等场所。泡沫灭火系统按其使用方式可分为固定式（图2.72）、半固定式和移动式3种方式。按泡沫喷射方式又可分为液上喷射、液下喷射和喷淋3种方式。按泡沫发泡倍数还可分为低倍、中倍和高倍3种。

2.6.3.3　卤代烷灭火系统

卤代烷灭火系统是将具有灭火功能的卤代烷碳氢化合物作为灭火剂的消防系统。目前这类灭火剂主要有一氯一溴甲烷（CH2ClBr，简称1011）、二氟二溴甲烷（CF2Br2，简称1202）、二氟一氯一溴甲烷（CF2ClBr，简称1211）、三氟一溴甲烷（CF3Br，简称1301）、四氟二溴乙烷（C2F4Br2，简称2402）。

卤代烷灭火系统主要适用于不能用水灭火的场所，如图书档案库、文件资料珍藏室、计算机房、发电机房以及电视发射塔等建筑物。其特点是灭火速度快，对保护物体不产生损坏和污染。

2.6.3.4　CO2灭火系统(www.daowen.com)

CO2灭火系统是一种纯物理的气体灭火系统。这种灭火系统具有不污损保护物、灭火快、空间淹没效果好等优点。

由于CO2灭火系统可用于扑灭某些气体、固体表面，液体和电器火灾。一般可以使用卤代烷灭火系统场合均可以采用CO2灭火系统，加之卤代烷灭火剂因氟氯施放可破坏地球的臭氧层，为了保护地球环境，CO2灭火系统日益被重视，但这种灭火系统造价高，灭火时对人体有害。CO2灭火系统不适用于扑灭含氧化剂的化学制品和硝酸纤维、赛璐珞、火药等物质燃烧，不适用于扑灭活泼金属如锂、钠、钾、镁、铝、锑、钛、镉、铀以及钚火灾，也不适用于金属氢化物类物质的火灾。

CO2灭火剂是液化气体型；以液相CO2储存于高压（P≥6MPa）容器内。当CO2以气体喷向某些燃烧物时，可产生对燃烧物窒息和冷却作用。

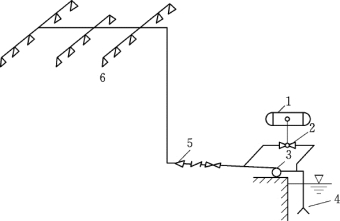

图2.72　固定式泡沫喷淋灭火系统

1—泡沫液储罐；2—比例混合器；3—消防泵；4—水池；5—泡沫产生器；6—喷头

如图2.73所示为CO2灭火系统组成部件图。CO2灭火系统的组件一般由以下3个部分组成：储存装置（一般由储存容器、容器阀、单向阀和集流管以及称重检漏装置等组成）、管道及其附件、CO2喷头及选择阀组成。

CO2灭火系统按灭火方式有全淹没系统、半固定系统、局部应用系统和移动系统。全淹没系统应用于扑救封闭空间内的火灾；局部应用系统适用于经常有人的较大防护区内，扑救个别易燃设备火灾或室外设备。半固定系统常用于增援固定CO2灭火系统。

2.6.3.5　干粉灭火系统

以干粉作为灭火剂的灭火系统称为干粉灭火系统。如图2.74所示，干粉灭火剂是一种干燥的、易于流动的细微粉末，平时储存于干粉灭火器或干粉灭火设备中，灭火时靠加压气体（CO2或N2）的压力将干粉从喷嘴射出，形成一股携夹着加压气体的雾状粉流射向燃烧物。

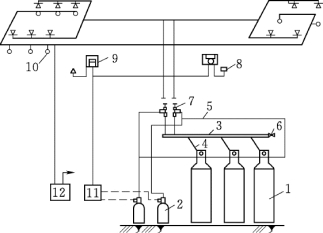

图2.73　CO2灭火系统的组成

1—CO2储存容器；2—启动用气容器；3—总管；4—连接管；5—操作管；6—安全阀；7—选择阀；8—报警器；9—手动启动装置；10—探测器；11—控制盘；12—检测盘

图2.74　干粉灭火系统的组成

1—干粉储罐；2—N2瓶和集气管；3—压力控制器；4—单向阀；5—压力传感器；6—减压阀；7—球阀；8—喷嘴；9—启动电瓶；10—消防控制中心；11—电磁阀；12—火灾探测器

干粉灭火剂主要是对燃烧物质起到化学抑制和烧爆作用，使燃烧物熄灭。干粉灭火剂又分普通型干粉（BC型）、多用途干粉（ABC 类）和金属专用灭火剂（D 类火灾专用干粉）。灭火剂的选择应根据燃烧物的性质确定。干粉灭火具有历时短、效率高、绝缘好、灭火后损失小、不怕冻、不用水、可长期储存等优点。

干粉灭火系统按其安装方式可分为固定式和半固定式。按其控制启动方法又可分为自动控制、手动控制。按其喷射干粉方式还可分为全淹没和局部应用系统。

设置干粉灭火系统，其干粉灭火剂的储存装置应靠近其保护区，但不能对干粉储存器有形成着火的危险，干粉还应避免潮湿和高温。

2.6.3.6　蒸汽灭火系统

蒸汽灭火工作原理是在火场燃烧区内，向其施放一定量的蒸汽时，可产生阻止空气进入燃烧区效应而使燃烧窒息。这种灭火系统只有在经常具备充足蒸汽源的条件下才能设置。蒸汽灭火系统适用于石油化工、炼油、火力发电等厂房，也适用于燃油锅炉房、重油油品等库房或扑灭高温设备。蒸汽灭火系统具有设备简单、造价低和淹没性好等优点，但不适用于体积大、面积大的火灾区，更不适用于扑灭电器设备、贵重仪表及文物档案等火灾。蒸汽灭火系统组成如图2.75所示。

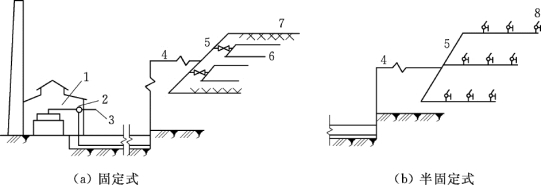

图2.75　固定和半固定式蒸汽灭火系统

1—蒸汽锅炉房；2—生活蒸汽管网；3—生产蒸汽管网；4—输汽干管；5—配气支管；6—配气管；7—蒸汽幕；8—接蒸汽喷枪短管

蒸汽灭火系统也有固定式和半固体式两种类型。固定式蒸汽灭火系统为全淹没式灭火系统，保护空间的容积不大于500m3效果好。半固定式蒸汽灭火系统多用于扑救局部火灾。

蒸汽灭火系统宜采用高压饱和蒸汽（P≤0.49×106Pa），不宜采用过热蒸汽。汽源与被保护区距离一般不大于60m 为好，蒸汽喷射时间不大于3min。配气管可沿保护区一侧四周墙面布置，距离宜短不宜太长。管线距地面高度宜在200～300mm 范围。管线干管上应设总控制阀，配管段上根据情况可设置选择阀，接口短管上应设短管手阀。

除以上介绍的消防系统外，还有烟雾灭火系统和N2灭火系统等。建筑物的使用功能不同，其内的可燃物质性质各异，应根据可燃物的物理、化学性质，采取不同的灭火方法和手段，才能达到预期目的。
