2.5.2.1　敷设形式

根据建筑的性质和要求，给水管道的敷设有明装、暗装两种形式。明装即管道外露，其优点是安装维修方便，造价低，缺点是外露的管道影响美观，表面易结露、积尘。一般用于对卫生、美观没有特殊要求的建筑。暗装即管道隐蔽，如敷设在管道井、技术层、管沟、墙槽、顶棚或夹壁墙中，直接埋地或埋在楼板的垫层里，其优点是管道不影响室内的美观、整洁，缺点是施工复杂，维修困难，造价高。适用于对卫生、美观要求较高的建筑，如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等。

2.5.2.2　敷设要求

引入管进入建筑内有两种情形，一种是从建筑物的浅基础下通过，另一种是穿越承重墙或基础，如图2.48所示。在地下水位高的地区，引入管穿地下室外墙或基础时，应采取防水措施，如设防水套管等。

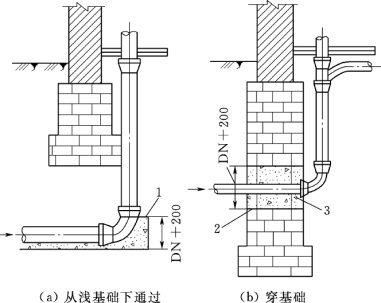

图2.48　引入管进入建筑物

1—混凝土支座；2—黏土；3—水泥砂浆

室外埋地引入管要注意地面动荷载和冰冻的影响，其管顶覆土厚度不宜小于0.7m，并且管顶埋深应在冻土线0.2m 以下。建筑内埋地管在无动荷载和冰冻影响时，其管顶埋深不宜小于0.3m。(www.daowen.com)

给水横管穿承重墙或基础、立管穿楼板时均应预留孔洞。暗装管道在墙中敷设时，也应预留墙槽，以免临时打洞、凿槽影响建筑结构的强度。管道预留孔洞和墙槽的尺寸。横管穿过预留洞时，管顶上部净空不得小于建筑物的沉降量，以保护管道不致因建筑沉降而损坏，其净空一般不小于0.10m。

给水横干管宜敷设在地下室、技术层、吊顶或管沟内，宜有0.2%～0.5%的纵坡坡向泄水装置；立管可敷设在管道井内；给水管道与其他管道同沟或共架敷设时，宜敷设在排水管、冷冻管的上面或热水管、蒸汽管的下面；给水管不宜与输送易燃、可燃或有害的液体或气体的管道同沟敷设；通过铁路或地下构筑物下面的给水管道，必须有保护套管。

管道在空间敷设时，必须采取固定措施，保证施工方便与安全供水。固定管道常用的支架如图2.49所示。给水钢质立管一般每层需安装1个管卡，当层高大于5.0m时，每层需安装2个。

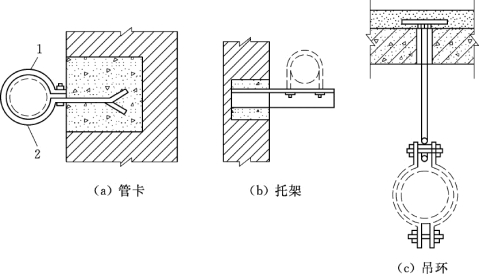

图2.49　支、托架

1—卡板1；2—卡板2
