2.5.1.1　布置形式

室内给水管道布置按供水可靠程度要求可分为枝状和环状两种形式。枝状管网单向供水，供水安全可靠性差，但节省管材，造价低；环状管网管道相互连通，双向供水，安全可靠，但管线长，造价高。一般建筑内给水管网宜采用枝状布置。高层建筑宜采用环状布置。

按水平干管的布置位置又可分为上行下给，下行上给和中分式3种形式。干管设在顶层天花板下、吊顶内或技术夹层中，由上向下供水的为上行下给式，适用于设置高位水箱的居住与公共建筑和地下管线较多的工业厂房；干管埋地、设在底层或地下室中，由下向上供水的为下行上给式，适用于利用室外给水管网直接供水的工业与民用建筑；水平干管设在中间技术层内或中间某层吊顶内，由中间向上、下两个方向供水的为中分式，适用于屋顶用作露天茶座、舞厅或设有中间技术层的高层建筑。同一幢建筑的给水管网也可同时兼有以上两种形式。

2.5.1.2　布置要求

给水管道的布置要求如下：

（1）满足良好的水力条件，确保供水的可靠性，力求经济合理。引入管、给水干管宜布置在用水量最大处或尽量靠近不允许间断供水处；给水管道的布置应力求短而直，尽可能与墙、梁、柱、桁架平行；不允许间断供水的建筑，应从室外环状管网不同管段接出2条或2条以上引入管，在室内将管道连成环状或贯通枝状双向供水，也可采取设储水池（箱）或增设第二水源等安全供水措施。

（2）保证建筑物使用功能和生产安全。给水管道不能妨碍生产操作、生产安全、交通运输和建筑物的使用。管道不能穿过配电间，以免因渗漏造成电气设备故障或短路；不能布置在遇水易引起燃烧、爆炸、损坏的设备、产品和原料的上方，还应避免在生产设备上面布置管道。消防管道的布置应符合《建筑设计防火规范》（GB50016—2014）要求。(www.daowen.com)

（3）保证给水管道的正常使用。生活给水引入管与污水排出管管道外壁的水平净距不宜小于1.0m，室内给水管与排水管之间的最小净距，平行埋设时，应为0.5m；交叉埋设时，应为0.15m，且给水管应在排水管的上面。埋地给水管道应避免布置在可能被重物压坏处；为防止振动，管道一般不得穿越生产设备基础，如必须穿越时，应与有关专业人员协商处理；管道不宜穿过伸缩缝、沉降缝，如必须穿过，应采取保护措施，如软接头法（使用橡胶管或波纹管）、丝扣弯头法、活动支架法等；为防止管道腐蚀，管道不得设在烟道、风道和排水沟内，不得穿过大小便槽，当给水立管距小便槽端部不大于0.5m 时，应采取建筑隔断措施。

塑料给水管应远离热源，立管距灶边不得小于0.4m，与供暖管道的净距不得小于0.2m，且不得因热辐射使管外壁温度大于40℃；塑料管与其他管道交叉敷设时，应采取保护措施或用金属套管保护，建筑物内塑料立管穿越楼板和屋面处应为固定支承点；塑料给水管直线长度大于20m 时，应采取补偿管道胀缩的措施。

（4）便于管道的安装与维修。布置管道时，其周围要留有一定的空间，在管道井中布置管道要排列有序，以满足安装维修的要求。需进入检修的管道井，其通道不宜小于0.6m。管道井每层应设检修设施，每两层应有横向隔断。检修门宜开向走廊。给水管道与其他管道和建筑结构之间的最小净距见表2.3。

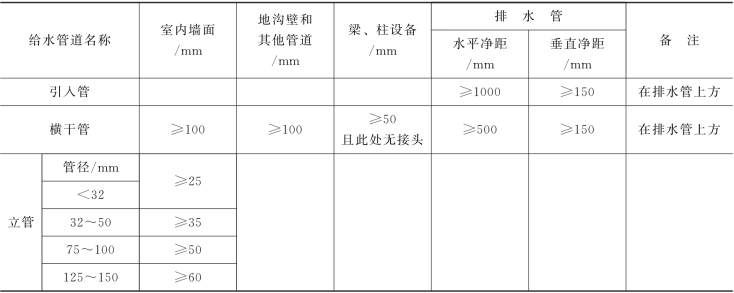

表2.3　给水管道与其他管道和建筑结构之间的最小净距
