某些建筑，使用水泵、水箱供水不方便时，可以采用气压给水设备进行供水，它利用密闭罐中压缩空气的压力变化，调节和压送水量，在给水系统中主要起增压和水量调节作用，相当于高位水箱或水塔。

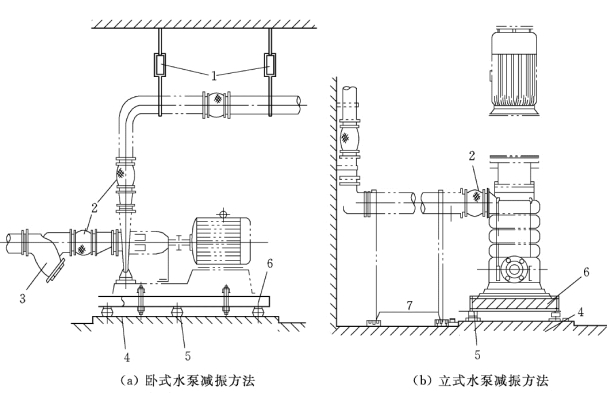

图2.44　水泵减振方法

1—吊架减振器管道托架减振器；2—橡胶挠性接管；3—Y 形过滤器；4—混凝土基础；5—弹簧减振器或橡胶减振垫；6—隔振基座；7—管道托架减振器

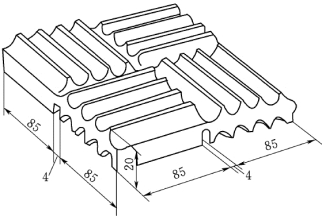

图2.45　SD 型橡胶隔振垫

图2.46　单罐变压式气压给水设备图

1—止回阀；2—水泵；3—气压水罐；4—压力信号器；5—液位信号器；6—控制器；7—补气装置；8—排气阀；9—安全阀

2.4.4.1　气压给水设备分类

气压给水设备按照输水压力稳定性不同，可分为变压式和定压式两类，如图2.46和图2.47所示。变压式气压给水设备在向给水系统输水过程中，水压处于变化状态；定压式气压给水设备在向给水系统输水过程中，水压相对稳定。

2.4.4.2　气压给水设备优缺点

气压给水设备的优缺点如下。

图2.47　定压式气压给水设备图(www.daowen.com)

1—水泵；2—止回阀；3—气压水罐；4—压力信号器；5—液位信号器；6—控制器；7—压力调节阀；8—补气装置；9—排气阀；10—安全阀；11—储气罐

（1）气压给水设备与高位水箱或水塔相比，有以下优点。

1）灵活性大。气压水罐可设在任何高度，施工安装简便，便于扩建、改建和拆迁。给水压力可在一定范围内进行调节，给水装置可设置在地震区、临时性有隐蔽要求等建筑内。水在密闭罐之中。

2）水质不易被污染。隔膜式气压给水装置为密闭系统，故水质不会受外界污染。补气式装置可能受补充空气和压缩机润滑油的污染，然而与高位水箱和水塔相比，被污染机会较少。

3）投资省、工期短。气压给水装置可在工厂加工或成套购置，且施工安装简便、施工周期短、土建费用低。

4）实现自动化控制便于集中管理。气压给水装置可利用简单的压力和液位继电器等实现水泵的自动化控制；气压水罐可设在水泵房内，且设备紧凑、占地较小，便于与水泵等集中管理。

（2）气压给水设备也存在以下明显的缺点。

1）给水压力不稳。供水压力变化大，影响给水配件的使用寿命；因此对压力要求稳定的用户不适用。

2）调节容积小。一般调节水量仅占总容积的20%～30%，与其容积相对照，钢材消耗量较大。

3）供水安全性差。由于有效容积较小，一旦因故停电或自控失灵，断水的概率较大。

4）运行费用高。耗电较多，水泵启动频繁，启动电流大；水泵不是都在高效区工作，平均效率低；水泵扬程要额外增加的电耗，这部分是无用功但又是必需的，一般增加15%～25%的电耗。

2.4.4.3　气压给水设备适用范围和设置要求

根据气压给水设备的特点，它适用于有升压要求，但又不适宜设置水塔或高位水箱的小区或建筑内的给水系统，如地震区、人防工程或屋顶立面有特殊要求等建筑的给水系统；小型、简易及临时性给水系统和消防给水系统等。

生活给水系统中的气压给水设备，必须注意水质防护措施。如气压水罐和补气罐内壁应涂无毒防腐涂料，隔膜应用无毒橡胶制作，补气装置的进气口都要设空气过滤装置，采用无油润滑型空气压缩机等。为保证安全供水，气压给水设备要有可靠的电源，为防止停电时水位下降，罐内气体随水流管道流失，补气式气压水罐进水管上要装止气阀。为利于维护、检修，气压给水罐的布置应满足下列要求：罐顶至建筑结构最低梁底距离不宜小于1.0m；罐与罐之间及罐与墙面之间的净距不宜小于0.7m；罐体应置于混凝土底座上，底座应高出地面不小于0.1m，整体组装式气压给水设备采用金属框架支撑时，可不设设备基础。
