根据不同用途,水箱可分为高位水箱、减压水箱、冲洗水箱、断流水箱等多种类型。其形状多为矩形和圆形,制作材料有钢板(包括普通、搪瓷、镀锌、复合与不锈钢板等)、钢筋混凝土、玻璃钢和塑料等。这里主要介绍在给水系统中使用较广的起到保证水压和储存、调节水量的高位水箱。

2.4.1.1 水箱的配管与附件

水箱的配管与附件如图2.40所示。

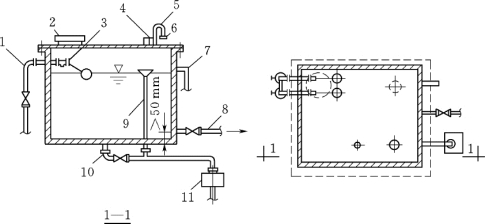

图2.40 水箱配管、附件示意图

1—进水管;2—人孔;3—浮球阀;4—仪表孔;5—通气管;6—防虫网;7—信号管;8—出水管;9—溢流管;10—泄水管;11—受水器

1.进水管

进水管径可按水泵出水量或管网设计秒流量计算确定。进水管一般由水箱侧壁接入,也可从顶部或底部接入。利用外网压力直接进水的水箱进水管上应装设与进水管径相同的自动水位控制阀(包括杠杆式浮球阀和液压式水位控制阀),并不得少于两个。两个进水管口标高应一致,当水箱采用水泵加压进水时,进水管不得设置自动水位控制阀,应设置由水箱水位控制水泵开、停的装置。进水管入口距箱盖的距离应满足杠杆式浮球阀或液压式水位控制阀的安装要求,一般进水管中心距水箱顶应有150~200mm 的距离。当水箱由水泵供水并采用自动控制水泵启闭的装置时,可不设水位控制阀。

2.出水管

出水管管径应按管网设计秒流量计算确定。出水管可从侧壁或底部接出,出水管内底或管口高出水箱内底应大于50mm,以防沉淀物进入配水管网。为防短流,进、出水管宜分设在水箱两侧;若进水、出水合用一根管道时(图2.41),则应在出水管上装设阻力较小的旋启式止回阀,止回阀的标高应低于水箱最低水位1.0m 以上,以保证止回阀开启所需的压力。

3.溢流管

溢流管口应在水箱设计最高水位以上50mm 处,管径按排泄水箱最大入流量确定,一般应比进水管大一级。溢流管宜采用水平喇叭口集水,喇叭口下的垂直管段不宜小于4 倍溢流管管径,溢流管上不允许设阀门

4.水位信号装置

水位信号装置是反映水位控制阀失灵报警的装置。可在溢流管口下10mm 处设水位信号管,直通值班室的洗涤盆等处,其管径为15~20mm 即可。水箱一般应在侧壁安装玻璃液位计,并应有传送到监控中心的水位指示仪表。若水箱液位与水泵联动,则可在水箱侧壁或顶盖上安装液位继电器或信号器,采用自动水位报警装置。

5.泄水管

水箱泄水管应自底部接出,用于检修或清洗时泄水,管上应装设阀门,其出口可与溢水管相接,但不得与排水系统直接相连,其管径不得小于50mm。

6.通气管

生活饮用水的水箱,当储量较大时,宜在箱盖上设通气管,以使箱内空气流通。其管径一般为100~150mm,管口应朝下并设网罩。(www.daowen.com)

7.人孔

为便于安装、清洗、检修时工作人员进出水箱,箱盖上应设人孔。

图2.41 水箱进、出水管合用示意图

2.4.1.2 水箱的布置与安装

水箱一般设置在净高不低于2.2m,有良好的通风、采光和防蚊蝇条件的水箱间内,室内最低气温不得低于5℃,水箱间的承重结构应为非燃烧材料。对于大型公共建筑高层建筑为避免因水箱清洗、检修时停水,高位水箱有效容积超过50m3,宜将水箱分成两格或设置两个水箱。水箱有结冰、结露可能时,要采取保温措施。水箱用槽钢(工字钢)梁或钢筋混凝土支墩支承,金属箱底与支墩接触面之间垫以橡胶板或塑料板绝缘材料以防腐蚀。水箱底距地面宜有不小于800mm 的净空,以便于安装管道和进行检修。

2.4.1.3 水箱的有效容积

水箱的有效容积主要根据它在给水系统中的作用来确定。若仅作为水量调节之用,其有效容积即为调节容积;若兼有储备消防和生产事故用水量作用,其容积应以调节水量、消防和生产事故备用水量之和来确定。近年来,由于生活、消防水箱合用时容易造成生活用水水质污染,新建设的工程,生活、消防水箱基本分开设置。

水箱的调节容积理论上应根据室外给水管网或水泵向水箱供水和水箱向建筑内给水系统输水的曲线,经分析后确定,但因为以上曲线不易获得,实际工程中可按水箱进水的不同情况计算确定,当无法获得准确计算参数时,也可以按照经验估算确定(生活用水的调节水量按水箱服务区内最高日用水量Qd的百分数估算:水泵自动启闭时不小于5%Qd;人工操作时不小于12%Qd。生产事故备用水量可按工艺要求确定,消防储备水量用以扑救初期火灾,一般都以10min的室内消防设计流量计)。

2.4.1.4 水箱的设置高度

水箱的设置高度,应满足其在最低水位能满足配水最不利点的流出水头要求为:

式中 h——高位水箱最低水位至配水最不利点位置高差,m;

H2——水箱出水口至配水最不利点管路的总水头损失,kPa;

H4——配水最不利点的流出水头,kPa。

对于储备消防水量的水箱,满足消防设备所需压力有困难时,应采取设置增压泵等措施。
