水表是一种计量用户累计用水量的仪表。

2.3.3.1　水表的分类

水表有流速式和容积式两大类，给水系统中常用流速式水表分类如图2.36所示。

2.3.3.2　流速式水表的构造和性能

在建筑内部给水系统中广泛采用流速式水表。这种水表是根据管径一定时，水流通过水表的速度与流量成正比的原理来测量的。它主要由外壳、翼轮和传动指示机构等部分组成。当水流通过水表时，推动翼轮旋转，翼轮转轴传动一系列联动齿轮，指示针显示到度盘刻度上，便可读出流量的累积值。此外，还有计数器为字轮直读的形式。

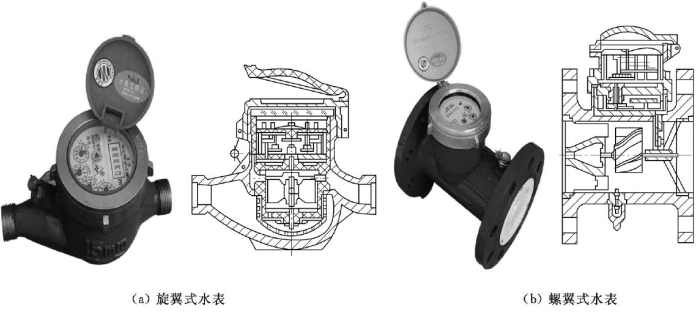

流速式水表按翼轮构造不同分为旋翼式和螺翼式。旋翼式的翼轮转轴与水流方向垂直，如图2.37（a）所示。它的阻力较大，多为小口径水表，宜用于测量小的流量；螺翼式的翼轮转轴与水流方向平行，如图2.37（b）所示。它的阻力较小，多为大口径水表，宜用于测量较大的流量。

复式水表是旋翼式和螺翼式的组合形式，在流量变化很大时采用。

流速式水表按其计数机件所处状态又分干式和湿式两种。干式水表的计数机件用金属圆盘与水隔开；湿式水表的计数机件浸在水中，在计数度盘上装一块厚玻璃，用以承受水压。湿式水表简单、计量准确、密封性能好，但只能用在水中不含杂质的管道上，因为水质浊度高，将降低精度，产生磨损缩短水表寿命。

传统的水表都是“现场指示型水表”，即计数器读数机构不分离，与水表为一体。目前计数器示值远离水表安装现场的“远传型水表”（分为无线和有线两种），以及既可在现场读取示值，也可在远离现场处读取示值的“远传、现场组合型水表”也在逐步推广使用中。

2.3.3.3　IC卡预付费水表和远程自动抄表系统

图2.36　流速式水表分类(www.daowen.com)

图2.37　流速式水表

如图2.38所示为IC卡预付费水表，由流量传感器、电控板和电磁阀3个部分组成，以IC智能卡为载体传递数据。用户把预购的水量数据存于表中，系统按预定的程序自动从用户费用中扣除水费，并显示剩余水量、累计用水量等功能。当剩余水量为零时自动关闭电磁阀停止供水。

图2.38　IC卡预付费水表

图2.39　远程自动抄表系统

如图2.39所示，分户远传水表仍安装在户内，与普通水表相比增加了一套信号发送系统。各户信号线路均接至楼宇的流量集中积算仪上，各户使用的水量均显示在流量集中积算仪上，并累计流量。自动抄表系统可免去逐户抄表，节省了大量的人力物力，且大大提高了计量水量的准确性。

2.3.3.4　水表的选择

水表的选择应考虑的因素有：水温、工作压力、水量大小及其变化幅度、计量范围、管径、工作时间、单向或正逆向流动、水质等。一般情况下DN≤50mm时，应采用旋翼式水表；DN＞50mm 时，应采用螺翼式水表；当通过的流量变幅较大时，应采用复式水表；计量热水时，宜采用热水水表。一般应优先采用湿式水表，水表的具体口径需通过计算确定。
