2.2.2.1　设水泵的给水方式

当室外给水管网水压经常性不足时，可采用设水泵的给水方式，如图2.6所示。当建筑内用水量大且较均匀时，可用恒速水泵供水；当建筑内用水不均匀时，宜采用多台水泵联合运行供水，以提高水泵的效率。

为充分利用室外管网压力，节约电能，可把水泵直接与室外管网相连接，这时应设旁通管，如图2.6（a）所示。值得注意的是，因水泵直接从室外管网抽水，有可能使外网压力降低，影响外网上其他用户用水，严重时还可能造成外网局部负压，在管道接口不严密处，其周围土壤中的水会吸入管内，造成水质污染，采用这种方式，必须征得供水部门的同意，并在管道连接处采取必要的防护措施，以防污染。为避免上述问题，可在系统中增设储水池，采用水泵与室外管网间接连接的方式，如图2.6（b）所示，但是这种方式，水泵从储水池吸水，水泵扬程不能叠加外网水压，电能消耗较大。

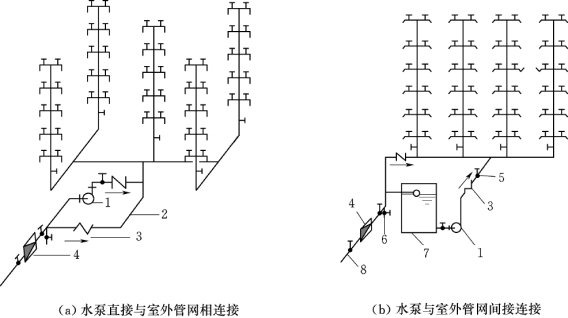

图2.6　设水泵的给水方式

1—水泵；2—旁通管；3—止回阀；4—水表；5—阀门；6—泄水管；7—储水池；8—引入管

在无水箱的供水系统中，目前大都采用变频调速水泵，这种水泵的构造与恒速水泵一样也是离心式水泵，不同的是配用变速配电装置，其转速可随时调节，从而改变水泵的流量、扬程和功率，使水泵的出水量随时与管网的用水量相一致，对于不同的流量都可以处于较高效率范围内运行，以节约电能。

控制变频调速水泵的运行需要一套自动控制装置，在高层建筑供水系统中常采取水泵出水管处压力恒定的方式来控制变频调速水泵。其原理是：在水泵的出水管上装设压力检出传送器，将此压力值信号输入压力控制器，并与压力控制器内原先给定的压力值相比较，根据比较的差值信号来调节水泵的转速。

这种方式一般适用于生产车间、住宅楼或者居住小区集中加压供水系统、水泵开停采用自动控制或采用变速电机带动水泵的建筑物内。

2.2.2.2　设水泵和水箱的给水方式

当室外给水管网的水压低于或经常不满足建筑内给水管网所需的水压，且室内用水不均匀，允许直接从外网抽水时，可采用这种方式，如图2.7所示。该方式中的水泵能及时向水箱供水，可减小水箱容积，又有水箱的调节作用，水泵出水量稳定，能保证水泵在高效区运行。

2.2.2.3　设储水池、水泵和水箱的给水方式

当建筑用水可靠性要求高，室外管网水量、水压经常不足，不允许直接从外网抽水，或者是外网不能保证建筑的高峰用水，且用水量较大，再或是要求储备一定容积的消防用水量的建筑，都应采用这种给水方式，如图2.8所示。

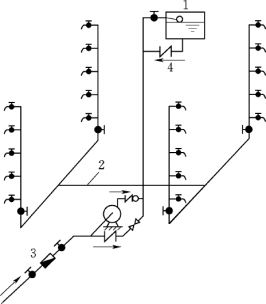

图2.7　设水泵和水箱的给水方式(www.daowen.com)

1—水箱；2—水泵；3—水表；4—止回阀

2.2.2.4　气压给水方式

当室外给水管网压力低于或经常不能满足室内所需水压、室内用水不均匀，且不宜设置高位水箱时可采用此方式。该方式即在给水系统中设置气压给水设备，利用该设备气压水罐内气体的可压缩性，协同水泵增压供水，如图2.9所示。气压水罐的作用相当于高位水箱，但其位置可根据需要较灵活地设在高处或低处。

图2.8　设储水池、水泵和水箱的给水方式

1—屋顶水箱；2—配水龙头；3—阀门；4—水平干管；5—水池；6—水泵；
7—水表；8—泄水管

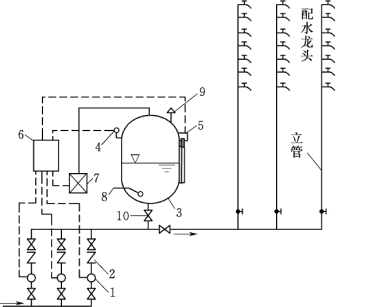

图2.9　气压给水方式

1—水泵；2—止回阀；3—气压水罐；4—压力信号器；5—液位信号器；6—控制器；7—补气装置；8—排气阀；9—安全阀；10—阀门

气压式给水装置可分为变压式和定压式两种。

（1）变压式。当用水量需求小于水泵出水量时，水泵多余的水进入水罐，罐内空气因被压缩而增压，直至高限（相当于最高水位）时，压力继电器会指令自动停泵。罐内水表面上的压缩空气压力将水输送至用户。当罐内水位下降至设计最低水位时，因罐内空气膨胀而减压，压力继电器又会指令自动开泵。罐内的水压是与压缩空气的体积成反比变化的，故称变压式。它常用于中小型给水工程，可不设空气压缩机（在小型工程中，气和水可合用一罐），设备较定压式简单，但因压力有波动，对保证用户用水的舒适性和泵的高效运行均是不利的。

（2）定压式。当用户用水，水罐内水位下降时，空气压缩机即自动向气罐内补气，而气罐中的压缩空气又经自动调压阀（调节气压恒为定值）向水罐补气。当水位降至设计最低水位时，泵即自动开启向水罐充水，故它既能保证水泵始终稳定在高效范围内运行，又能保证管网始终以恒压向用户供水，但需专设空气压缩机，并且启动次数较频繁。

气压给水装置灵活性大；施工安装方便，便于扩建、改建和拆迁，可以设在水泵房内，且设备紧凑，占地较小，便于与水泵集中管理；供水可靠，且水在密闭系统中流动不会受污染。但是调节能力小，经常运行费用高。

地震区建筑，临时性建筑因建筑艺术等要求不宜设高位水箱或水塔的建筑，有隐蔽要求的建筑都可以采用气压给水装置。但对于压力要求稳定的用户不适宜。
