建筑内部给水系统如图2.1所示,一般情况下,由下列各部分组成。
2.1.2.1 水源
水源是指室外给水管网供水或自备水源。
2.1.2.2 引入管
引入管是指从室外给水管网的接管点引至建筑物内的管段,一般又称进户管,是室外给水管网与室内给水管网之间的联络管段。引入管上一般设置水表和阀门等附件。

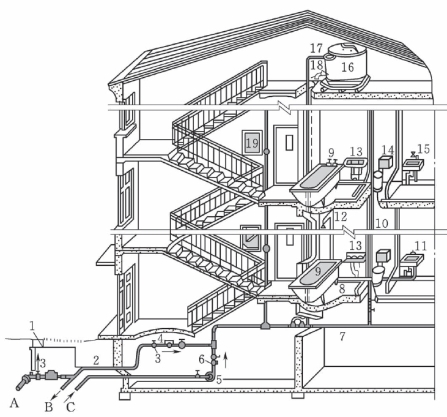

图2.1 建筑给水系统
1—阀门井;2—引入管;3—闸阀;4—水表;5—水泵;6—止回阀;7—干管;8—支管;9—浴缸;10—立管;11—水龙头;12—淋浴器;13—洗脸盆;14—大便器;15—洗涤盆;16—水箱;17—进水管;18—出水管;19—消火栓;A—从室外管网进水;B—入储水池;C—来自储水池
2.1.2.3 水表节点
水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。水表用以计量该幢建筑的总用水量。水表前后的阀门用于水表检修、拆换时关闭管路,水表节点一般设在水表井中,如图2.2所示。温暖地区的水表井一般设在室外,寒冷地区为避免水表及管道冻裂,可将水表井设在采暖房间内或设置保温措施。

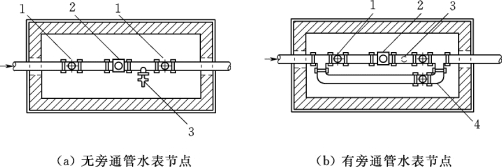

图2.2 水表节点
1—阀门;2—水表;3—泄水口;4—旁通管
某些建筑内部给水系统中,需计量水量的某些部位和设备的配水管上也要安装水表。住宅建筑每户住家均应安装分户水表。分户水表以前大都设在每户住家之内,现在基本上都采取水表出户,将分户水表或分户水表的数字显示设置在户门外的管道井内、过道的壁龛内、水箱间或集中设在户外,以便于查表。(www.daowen.com)
2.1.2.4 给水管网
给水管网是指由建筑内水平干管、立管和支管组成的管道系统,用于输送和分配用水至建筑内部各个用水点。
(1)干管。又称总干管,是将水从引入管输送至建筑物各个区域的立管的管段。
(2)立管。又称竖管,是从干管接纳水并沿垂直方向输送至各楼层、各不同标高处的管段。
(3)支管。又称分配管,是将水从立管输送至各房间内的管段。
(4)分支管。又称配水支管,是将水从支管输送至各用水设备处的管段。
2.1.2.5 配水装置与附件
配水装置与附件包括配水龙头、消火栓、喷头等配水设施与各类阀门、水锤消除器、过滤器、减压孔板等管路给水附件。
2.1.2.6 增压和储水设备
增压和储水设备指当室外给水管网的水量、水压不能满足建筑用水要求,或建筑内对供水可靠性、水压稳定性有较高要求时,给水系统用于升压、稳压、储水和调节的设备。例如,水泵、水池、水箱、吸水井和气压给水装置等。
2.1.2.7 给水局部处理设施
当用户对给水水质的要求超出我国现行生活饮用水卫生标准或其他原因造成水质不能满足要求时,就需要设置一些设备、构筑物进行给水深度处理。
需要指出的是,不同建筑其组成部分不尽相同,水源、引入管、给水管网、配水装置与附件是每栋建筑的给水系统均须具备的,而水表节点、增压和储水设备、给水局部处理设施则根据每栋建筑的自身特点来确定是否设置,并不同复杂程度的建筑,其给水系统的复杂程度也差异很大。
