建筑信息模型(Building Information Modeling,BIM)技术是一种应用于工程设计、建造、管理的数据化工具,通过对建筑的数据化、信息化模型整合,在项目全生命周期过程中进行共享和传递,使工程技术人员对各种工程建设信息作出正确理解和高效应对,在提高生产效率、节约成本、保障安全和缩短工期方面发挥重要作用。BIM与智慧建造深度融合是近年提出的新型管理方式,通过信息集成化,全面提升数据采集、处理和展示方式。工程建设具有明显的生产规模大宗性与生产场所固定性特点,建设阶段的现场管理对工程成本、进度、质量及安全等至关重要。
针对建设施工阶段,基于BIM的风险管控体系框架,是以满足施工现场的风险管控需求为目的,以构建工地现场的智慧环境和运行体系为实现途径,通过技术创新和管理创新对工程项目施工过程实施基于工程全寿命周期信息的可视化、参数化现场管理,并推进面向可持续的工程施工优化改进。同济大学团队在基于BIM的安全管理、项目管理平台等相关技术上取得了较多成果,BIM技术在工程风控中的主要应用方向如下。
1.方案模拟
对施工重难点进行BIM专项模拟(图14-53),例如对施工临建、交通便道方案、施工围挡等进行直观模拟和展示,确定最优施工方案,将方案结果前置,便于管理层决策。同时,专项模拟可通过渲染形成三维可视化交底材料,可用于对项目管理人员、劳务人员的施工指导,利于提前掌握施工中需要注意的技术和安全因素。
针对建设周边安全问题,同样可利用BIM技术进行方案模拟,例如利用翻交模拟,模拟不同施工阶段的便道方案,其结果可用于项目汇报,方便交管部门直观、快速地了解施工方案,做出合理决策,保障周边安全。

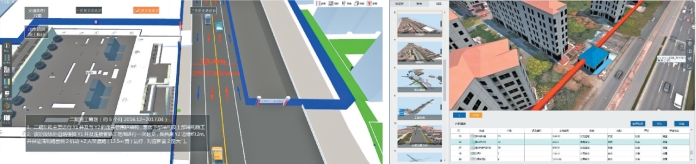

图14-53 BIM方案模拟
2.进度管理
BIM技术为进度管理提供了新手段。在进度计划管理的基础上,利用BIM模型作为数据载体实时展现工程进度,通过分析实际进度和计划进度的差值,结合资源配置,找到进度延迟的原因。BIM模型与进度节点、进度产值绑定,实时反映各类型节点完成情况与产值信息(图14-54),根据节点工期紧迫程度,进行不同级别的节点预警,便于施工调整。BIM技术的应用有助于减少工期延误风险,并实时掌握工程建设过程中的产值情况,做好进度预警工作。

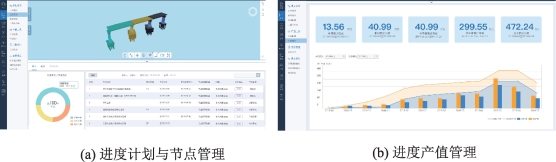

图14-54 基于BIM的进度管理
3.安质管理
施工过程中存在安质问题或事故隐患,项目参建各方可基于BIM模型上报发现的安质问题,参建各方根据职责采取治理手段,并可在平台上共同监督整个安质问题闭环流程(图14-55),保障工程安全。(www.daowen.com)
4.安全监测
基于BIM的风控平台可接入实时监测硬件系统,监控工程测点变形,直观显示各测点布设位置和所处状态(图14-56),实现对变形监测的可视化展示和风险预警,结合手机端App及短信消息进行报警。

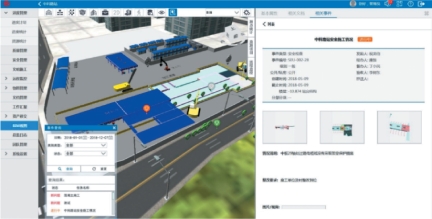

图14-55 基于BIM的安质管理
图14-56 基于BIM的安全监测
5.人机定位
基于BIM的风控平台中可接入人员、机械定位监测的物联网系统,以掌握项目人员与施工机械的在场位置信息(图14-57),提供安全预警服务。
人员管理模块可建立人员名册,记录人员进出场信息,并结合智能门禁、智能安全帽、人脸识别、电子围栏等应用,实现人员安全检查、轨迹定位、人员考勤等。
机械管理模块中建立机械设备名录,结合物联网传感器,实时监控机械设备位置与进出场信息,并结合既有机械设备管理平台,综合管控现场设备。

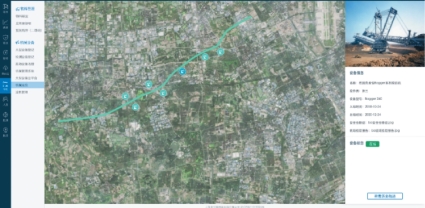

图14-57 基于BIM的人机定位
