5．2．1 CATIA界面介绍

CATIA主界面如图5-6所示，界面内包含如下元素。

图5-6 CATIA主界面

（1）3DE罗盘：3DE平台通过罗盘布置不同角色的人员使用的应用，并以分类的方式布置，方便用户使用。

（2）设计结构树：表达模型上特征／技术对象的组织方式／状态等。

（3）文档标签：代表当前打开的文档。

（4）工具栏：当前应用提供的命令的集合地。

（5）状态栏：设计过程中使用命令时显示提示信息。

（6）设计机器人：在某些特殊的应用中，通过拖拽机器人到3D模型上可以配合其他命令来完成特定的操作。

5．2．2 CATIA文档搜索

3DE平台提供搜索功能来查找并打开文件资料（图5-7）。

图5-7 主界面顶部区域

搜索窗口可以定义以下多种搜索类型：

快速搜索支持关键字和标题搜索，支持全文搜索。

搜索“我的内容”可以查询当前用户创建的内容。

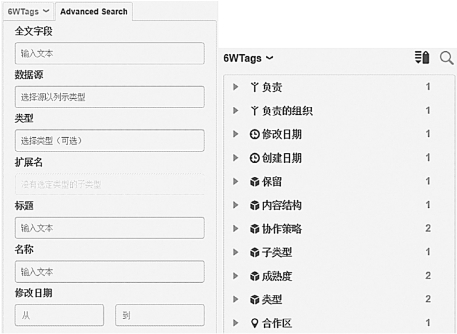

高级搜索可设置更多限制条件，根据数据属性进行查询（图5-8）。

此外，6W搜索可以在搜索结果里使用多重过滤减少搜索结果，单击6W下的标签以设置过滤条件（图5-8）。

图5-8 高级搜索与6W搜索

5．2．3 CATIA文档浏览与设计模式

CATIA的设计文档可以用浏览模式或设计模式展示，用于满足对不同搜索结果的查看需要。

（1）浏览模式：该模式下CATIA只显示轻量化的3D模型，详细的设计过程将不会被展现在结构树上。该模式通过搜索窗口右键点击装配对象选择“浏览”进入（图5-9）。

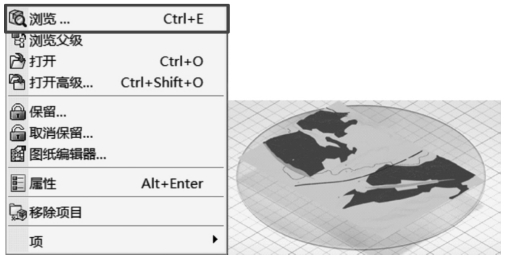

图5-9 浏览模式

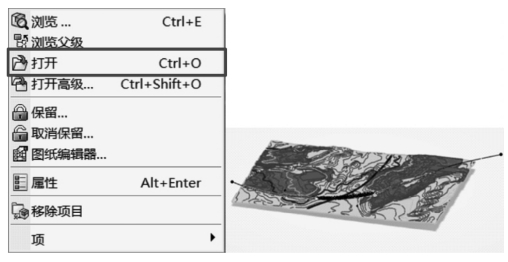

（2）设计模式：该模式下CATIA显示完整3D模型，详细的设计过程将被展现在结构树上。该模式通过搜索窗口右键点击对象选择“打开”进入（图5-10）。零件模型只有设计模式。

图5-10 设计模式

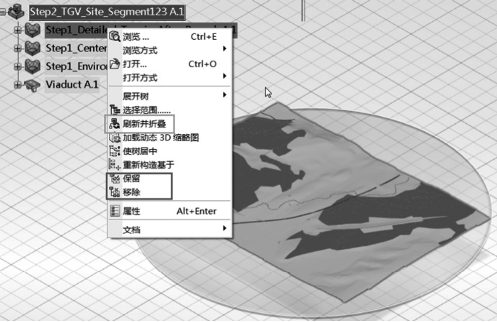

（3）浏览模式：该模式下，结构树可以起到辅助选择的作用。在浏览模式的结构树上右键选择不同的对象，可以在弹出上下文菜单中选择“保留”或者“移除”。在后续的打开窗口中移除的元素就不会被打开（图5-11）。

图5-11 浏览模型右键显示窗口

在浏览模式下，进入Product Finder应用，选择“过滤器”命令进行模型的过滤。例如，在过滤器窗口定义体积过滤，并在绘图空间绘制过滤体积块，用以过滤块中选中的对象（图5-12）。没有被过滤到的对象在打开的时候将会被忽略，而被过滤掉的对象也可在右键菜单中被取消。

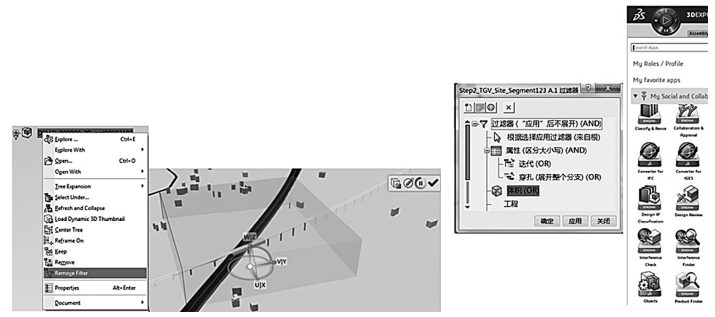

图5-12 体积过滤与取消

5．2．4 CATIA新建内容

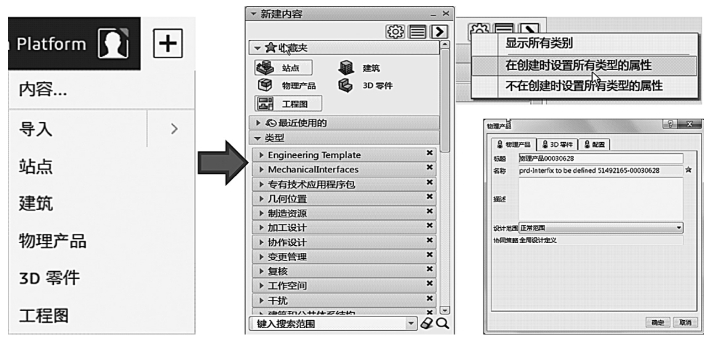

新建内容功能位于主界面右上角，选中后可选择“新建内容”，并设置“在创建时设置所有类型的属性”选项，以允许在新建窗口设置文件名称和设计范围等（图5-13）。新建VPM文档时，须从本地导入doc、ppt、pdf及图片等。

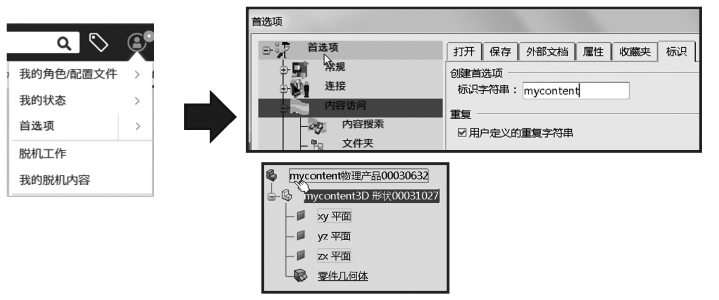

所建文件的标题前缀可在首选项里进行设置（图5-14）。

图5-13 新建文件流程

图5-14 设置文件前缀

5．2．5 CATIA基础操作

CATIA中鼠标操作最为常用（图5-15），其常用方法如下。

（1）左键点击：用于选择对象。

（2）中键点击：用于将鼠标指针处的对象放到视图窗口的中心。

（3）右键单击：用于显示对象的上下文菜单。

图5-15 鼠标操作示意

（4）同时按住中键和右键：用于使当前窗口绕窗口中心旋转。

（5）按住中键同时点击右键：此时拖动鼠标用于缩放当前窗口。

（6）Ctrl＋鼠标左键点击：用于复选多个对象。

（7）在绘图空间空白处，点击鼠标右键，在菜单上下文选“显示应用”选项，并在鼠标指针图标出现“多选”选项。

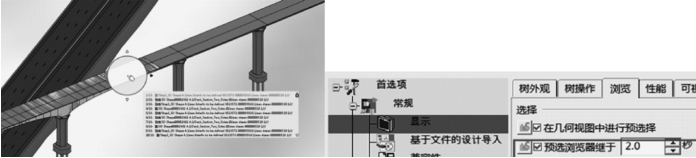

（8）鼠标点选三维模型某元素后，立刻按键盘“／”键，视图中出现预选列表以及窗口，用户可以用鼠标选择列表里面的元素。同时，用户可在首选项里进行与预选择相关的设置（图5-16）。

图5-16 鼠标预选及设置示意

CATIA中结构树是重要的操作入口。结构树在不同的应用中展现的内容稍有不同，但展现的形式类似（图5-17），其特性如下。

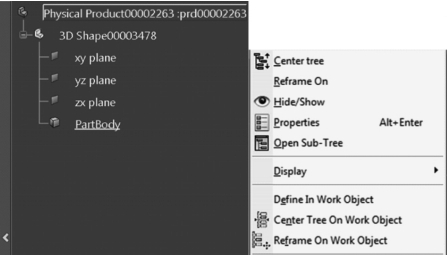

图5-17 物理产品结构树与鼠标右键单击示意

（1）结构树的构成。结构树由根节点与子节点组成，其中节点可以嵌套更多的子节点，各节点可以是不同类型的对象。

（2）节点包含激活与非激活两种状态。双击节点元素用于激活该节点，节点显示转为蓝底白字，此时，CATIA的应用转为支持该类型节点的应用。

（3）结构树可隐藏。通过键盘F3键或者左侧小箭头可以隐藏结构树。

（4）可用于定位对象。在结构树上右键单击元素，选中上下文菜单中的“Reframe On”选项，可将该元素在绘图工作区中置于中间位置并放大到合适的比例。

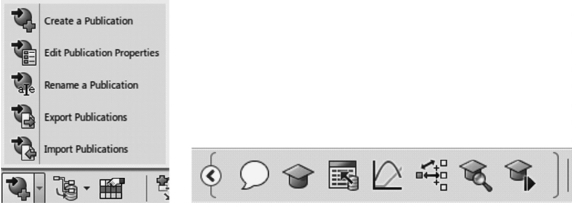

CAITA的工具图标栏中图标右边有小三角符号的，代表该图标有折叠功能可供选择，按下三角符号会有功能相近的图标命令弹出（图5-18）。

图5-18 展开与折叠功能

工具图标栏中有箭头圆圈，表示有一些不常用的命令被隐藏了，点击即可展开。如果希望将这些命令移到外面，可以右键单击图标，在上下文菜单中选择定制，即可进入工具条编辑模式。拖动图标到外面，然后在上下文菜单中退出工具条编辑模式。(www.daowen.com)

5．2．6 CATIA常用选项设置

CATIA为用户提供了众多设置选项，较常用的内容为帮助、显示精度、单位、属性显示、可自定义相关内容进行设置。具体如下。

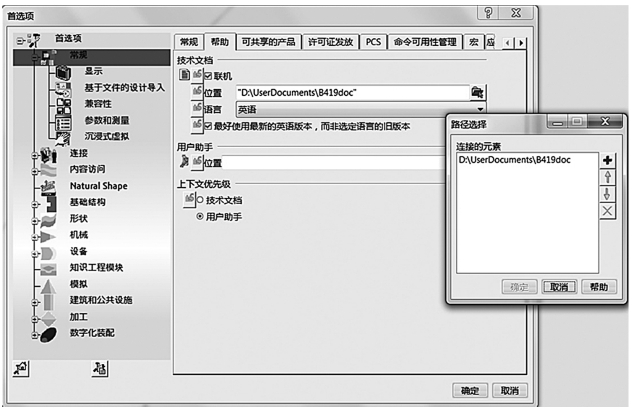

（1）帮助路径设置：可在首选项的帮助页中设置3ds．com联机帮助文档和本地路径帮助文档（图5-19）。

图5-19 设置帮助文档

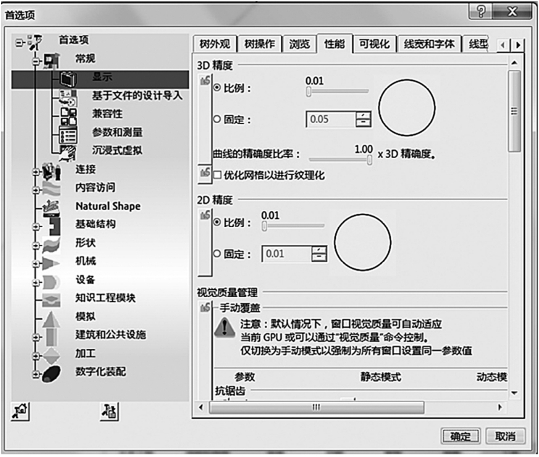

（2）显示精度设置：可在首选项的性能页中设置模型精度。数值越小，精度越高，消耗计算机资源越多，大尺寸的模型建议选择比例调整精度（图5-20）。

图5-20 设置显示精度

（3）设计单位设置：可在首选项的单位页中设置当前设计环境的单位和精度（图5-21）。

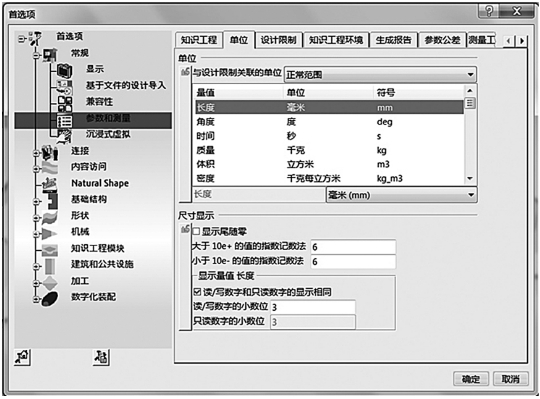

图5-21 设置单位

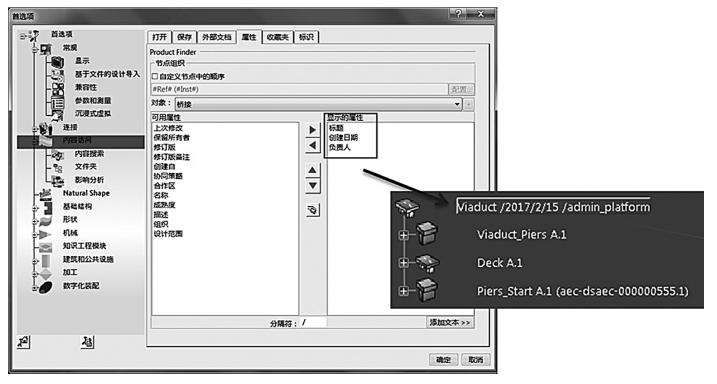

（4）结构树显示属性设置：可在首选项的属性页中设置结构树各节点的显示属性（图5-22）。

图5-22 设置新建文件属性

（5）CATIA提供了众多自定义功能，用于添加常用APP、定义工具套、定义界面语言等（图5-23）。

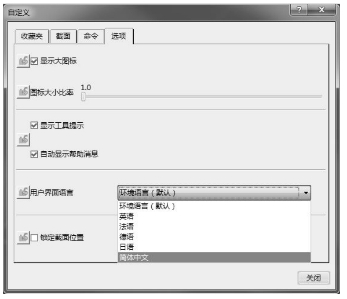

图5-23 界面语言设置

5．2．7 CATIA文档保存与删除

CATIA提供了以下多种文件保存方法（图5-24）。

（1）快捷键Ctrl＋S保存当前窗口。

（2）通过选项保存：通过保存选项保存当前窗口文件。

（3）全部保存：通过保存选项保存所有窗口文件。

（4）本地保存：将数据缓存到本地。

通过选项保存和全部保存时，可借助BI基础看板查看保存状态。

图5-24 保存文件

当设计还没有完成但不希望创建一个迭代时，可以选择本地保存，此时将不会在服务器上形成新的迭代（图5-25）。

图5-25 本地保存

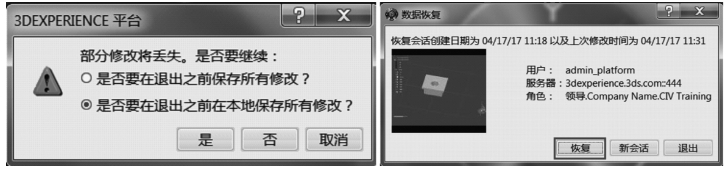

当保存时提示没有连接服务器，可以先关闭客户端，并退出前选择本地保存，以便下次开启时恢复设计内容（图5-26）。

图5-26 数据恢复

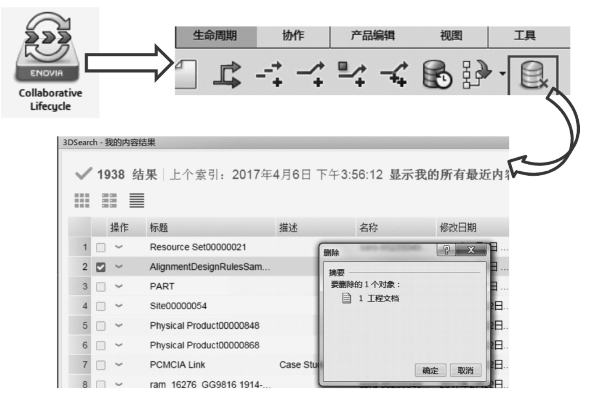

在CATIA文档里，从数据库中彻底删除文件的过程比较复杂，需要在搜索结果列表中选中对象，切换到北象限Collaborative Lifecycle的生命周期工具条，使用删除命令（图5-27）。此外，彻底删除数据需要保证被删除的数据与其他数据之间没有链接关系，被删除数据没有在其他地方被实例化或被引用，否则无法删除。

图5-27 删除文件流程

5．2．8 CATIA数据导入导出

3DE平台提供数据的导入导出功能，其中3DXML格式较为常用，它具有以下两种导出格式（图5-28）。

（1）带创作的3DXML：导出的文件含可编辑的3D数据，内容包含产品结构、展示和可修改的零件特征等。

（2）用于复核的3DXML：导出的文件含不可编辑的3D数据，内容包含产品结构、3D几何和图形属性等。导出的数据可用于展示和复核。

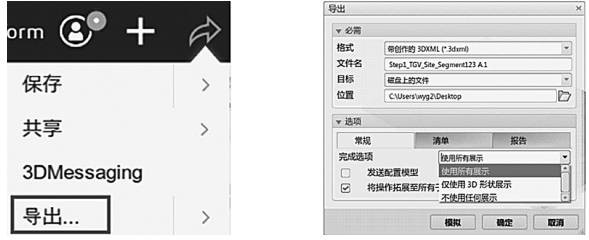

图5-28 选择文件导出

导出的3DXML格式文件可内嵌到Microsoft Power Point、Word以及HTML（图5-29）。

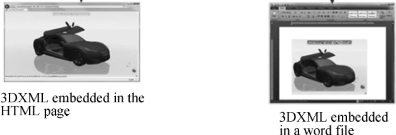

图5-29 导出文件应用

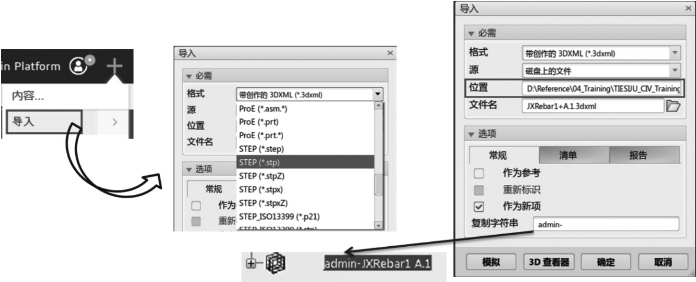

此外，在3DE平台中还可以导入其他CAD文件，以STEP和IGES最为常用（图5-30）。

图5-30 数据导入

5．2．9 CATIA文件版本管理

CATIA文件及版本相关概念如图5-31所示，各文件图标含义如表5-1所列。

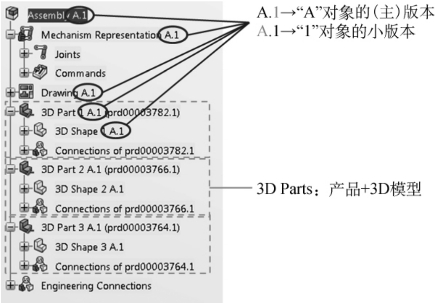

图5-31 CATIA文件版本示意

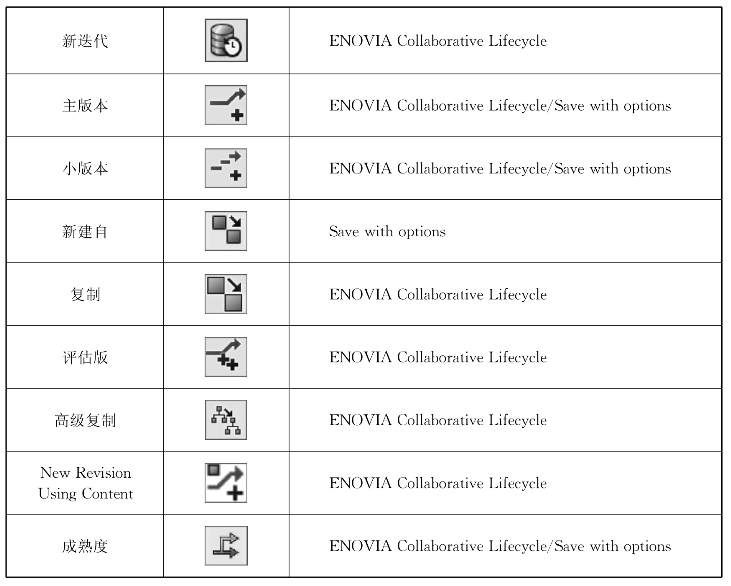

表5-1 关于文件图标示意

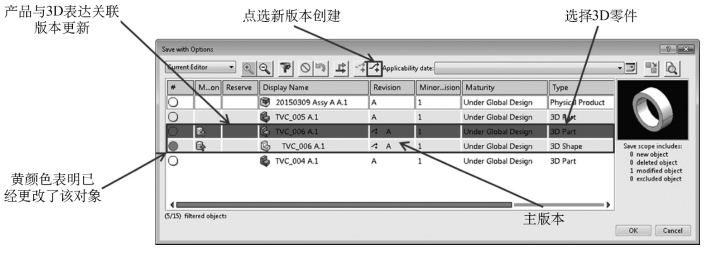

文件的创建新版本操作需在装配体结构内进行（图5-32）。

图5-32 保存窗口图标解析

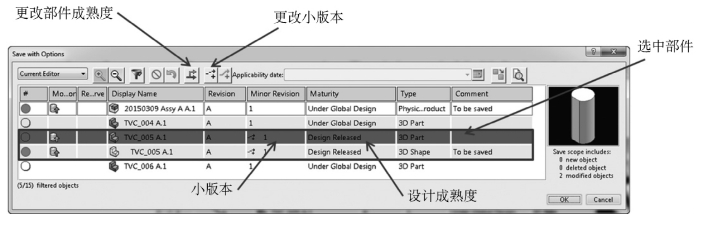

更改部件版本则需先提升部件成熟度再通过更改部件小版本功能完成（图5-33）。

任何部件都可以另存或复制为新部件，新部件与当前部件没有历史连接关系（图5-34）。

图5-33 更改部件版本

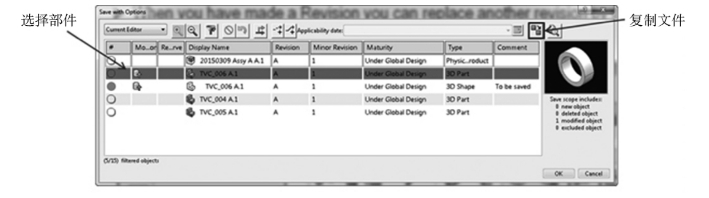

图5-34 复制文件方式1

复制操作还可以通过切换到北象限Collaborative Lifecycle的生命周期工具条并使用复制命令完成，过程中可选择复制整个结构（图5-35）。

图5-35 复制文件方式2
