BIM工作是需要通过软件来实现的,BIM软件的发展始终伴随着BIM的发展。BIM工作需要依赖于多种软件产品的相互协作,优秀的BIM软件都应该依据BIM的理念进行数据交流,以支持BIM流程的实现。
BIM软件的分类有多种方法,从功能角度来分类,可以分为BIM建模软件、应用软件(图1-14);从应用场景角度来分类,可以分为BIM建模软件、BIM性能分析软件、BIM展示软件、BIM管理软件;从应用阶段角度而言,可以分为设计类BIM软件、施工类BIM软件、运营管理类BIM软件。

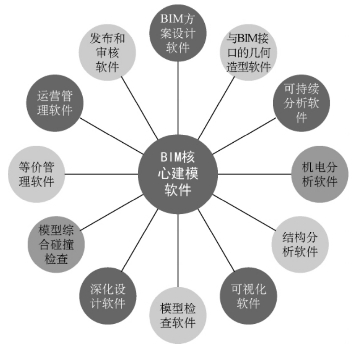

图1-14 基于功能角度的BIM软件分类
随着BIM的发展,工程各阶段的应用软件都在逐步成熟,其中最成熟的就是设计阶段的BIM软件。总体来说,主流BIM软件的研发主要还是美国、法国、匈牙利等国家,代表的软件平台公司包括Autodesk、Bentley、Dassault Systèmes、GRAPHISOFT等。中国国内的BIM软件主要是围绕上述平台级软件的二次开发。
1.4.1 Autodesk BIM平台
Autodesk公司是三维设计、工程及娱乐软件的领导者,其产品和解决方案被广泛应用于制造业、工程建设行业和传媒娱乐业。其旗下的设计软件众多,能适应各领域用户的各方面的设计需求,同时为更好地服务工程建设领域,该公司推出了面向工程建设领域的AEC软件集。该软件集提供了涵盖概念设计到施工的设计技术,可有效支持建筑生命周期所有阶段的设计工作,从而形成了独具特色的Autodesk BIM平台解决方案。该平台解决方案(AEC软件集)由Autodesk Revit、Autodesk Navisworks、Autodesk Civil 3D、Autodesk InfraWorks等软件组成。
1.Autodesk Revit
Revit是国内民用建筑领域里最为常用的BIM建模软件,是Autodesk公司针对工程建设行业开发的三维参数化设计软件平台。该软件还提供大量的插件,包括自动化桥梁建模程序、Dynamo参数化建模工具等。在基础设施领域,Revit被广泛用于道路、桥梁、隧道、地铁车站、水厂、大坝等各类构筑物设计。
Revit中包含Revit Architecture(Revit建筑模块)、Revit Structure(Revit结构模块)和Revit MEP(Revit设备模块——设备、电气、给排水)三个专业设计工具模块,可以利用参数化设计,快速创建任意三维体量,为建造和施工准备模型,支持可持续设计、碰撞检测、施工规划和建造,同时帮助工程师、承包商与业主更好地沟通协作,可以满足设计中各专业的应用需求。在Revit模型中,所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸和明细表中操作时,Revit可收集有关建筑项目的信息,并在项目的其他所有表现形式中协调该信息。Revit参数化修改引擎可自动协调在任何位置(模型视图、图纸、明细表、剖面和平面)中进行的修改。
此外,Revit独有的族库功能把大量Revit族按照特性、参数等属性分类归档而成数据库;相关行业企业或组织随着项目的开展和深入,都会积累一套自己独有的族库,并可在以后的工作中直接调用族库数据,从而提高工作效率。
2.Autodesk Navisworks
Navisworks是Autodesk出品的一个建筑工程管理软件套装。Navisworks软件能够将AutoCAD和Revit&reg系列等应用创建的设计数据,与来自其他设计工具的几何图形和信息相结合,将其作为整体的三维项目,通过多种文件格式进行实时审阅,而无须考虑文件的大小。Navisworks软件产品可以帮助所有相关方将项目作为一个整体来看待,从而优化从设计决策、建筑实施、性能预测和规划直至设施管理和运营维护等各个环节。
Navisworks软件系列包括三款产品:Manage、Simulate和Freedom,能够帮助团队加强对项目的控制,使用现有的三维设计数据透彻了解并预测项目的性能,即使在最复杂的项目中也可提高工作效率,保证工程质量。Manage软件是设计和施工管理专业人员使用的一款全面审阅解决方案,用于保证项目顺利进行。Manage将精确的错误查找和冲突管理功能与动态的四维项目进度仿真和照片级可视化功能完美结合。Simulate软件能够精确地再现设计意图,制定准确的四维施工进度表,超前实现施工项目的可视化,可以在真实的环境中体验所设计的项目,更加全面地评估和验证所用材质和纹理是否符合设计意图。Freedom软件是NWD文件与三维DWF格式文件浏览器。
3.Autodesk Civil 3D
Civil 3D是Autodesk公司推出的一款面向基础设施行业的BIM专业软件。该软件广泛适用于勘察测绘、岩土工程、交通运输、水利水电、市政给排水、城市规划和总图设计等众多领域。
Civil 3D架构在AutoCAD之上,包含AutoCAD的所有功能;同时,还提供了测量、三维地形处理、土方计算、场地规划、道路和铁路设计、地下管网设计等专业设计工具。用户可以使用这些工具创建和编辑测量要素、分析测量网络、精确创建三维地形、平整场地并计算土方、进行土地规划、设计平面路线及纵断面、生成道路模型、创建道路横断面图和道路土方报告、设计地下管网等。
另外,Civil 3D还集成了Autodesk公司的一款地理信息系统软件——AutoCAD Map 3D。Map 3D提供了基于智能行业模型的基础设施规划和管理功能,可集成CAD和多种GIS数据,并为地理信息、规划和工程决策提供必要信息。
4.Autodesk InfraWorks
InfraWorks软件为台式机、Web和移动设备提供了突破性的三维建模和可视化技术,该软件通过更加高效地管理大型基础设施模型和加速设计流程,可帮助土木工程师和规划师交付各种体量规模的项目。适用于前期方案设计和后期设计成果整合、展示,主要功能为创建基础模型、方案设计及分析、漫游浏览及展示。此外,用户还可以通过InfraWorks随时随地了解项目方案,从而与更广泛的受众进行交流。InfraWorks除了基础设计功能之外,还包含了道路设计、桥梁设计和排水设计三个专业设计模块,可供土木工程设计师在真实的项目环境中开展方案和详细设计。InfraWorks支持导入使用各类模型及GIS数据文件,如FBX、DEA、DWG、IMX、Revit及其族文件、DGN、IFC、CityGML、LandXML、Point Cloud、多种光栅图片格式等。
1.4.2 Bentley BIM平台
Bentley公司是全球领先的致力于基础设施领域的软件解决方案提供商,其核心业务是满足负责建造和管理全球基础设施,包括公路、桥梁、机场、摩天大楼、工业厂房和电厂以及公用事业网络等领域专业人士的需求。Bentley在市政道路、地下管网、公路、铁路、建筑、桥隧等方面的设计软件较为完善,围绕其MicroStation三维模型基础平台和ProjectWise工程项目内容管理及协同平台,Bentley为市政行业提供了面向全专业、全生命周期的BIM平台解决方案。该平台解决方案由MicroStation、ProjectWise、OpenRoads ConceptStation、CNCCBIM OpenRoads、OpenBridge Designer、AECOsim Building Designer、ProStructures、GINT、Context Capture、LumenRT等软件组成(图1-15)。
1.MicroStation(三维模型基础平台)
MicroStation是世界领先的信息建模环境,专为公用事业系统、公路和铁路、桥梁、建筑、通信网络、给排水管网、流程处理工厂、采矿等所有类型基础设施的规划、设计、施工和运营而开发。该软件既是一款软件应用程序,也是一个技术平台,它可以集二维绘图、三维建模和工程可视化为一体。
2.ProjectWise(工程项目内容管理及协同平台)
ProjectWise是唯一一款专门针对基础设施项目的工程建设全生命周期进行开发的项目协同工作和工程信息管理软件。以ProjectWise为核心建立的项目信息管理中心和协同工作环境,可在确保信息唯一性、安全性和可控制性的前提下,方便、准确、迅速地实现设计信息的传递。

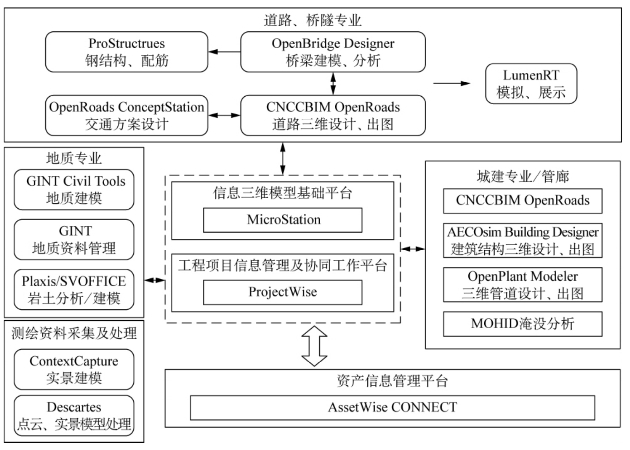

图1-15 Bentley平台构架
3.OpenRoads ConceptStation(方案设计软件)
OpenRoads ConceptStation用于公路和桥梁的方案设计,可在项目规划阶段和预先投标阶段用于多方案评估,并可识别高风险项目及最大程度降低成本。
4.CNCCBIM OpenRoads(道路详细设计)
CNCCBIM OpenRoads是一款功能完善、全面详细的设计应用程序,适用于勘测、排水、地下设施和道路设计。CNCCBIM OpenRoads引入全新的综合建模环境,提供以施工驱动的工程设计,有助加快路网项目交付,统一从概念到竣工的设计和施工过程。
5.OpenBridge Designer(桥梁详细设计、结构计算)
OpenBridge Designer是一款专业智能的桥梁三维参数建模、分析和额定载荷分析软件。该软件可以直接根据地形、道路、入口坡道以及相关基础设施来校准桥梁设计,同时还提供了桥梁的上下部模板库,让复杂的桥梁模型设计能够高效智能地完成。
6.AECOsim Building Designer(建筑结构三维设计、出图)
AECOsim Building Designer是Bentley集成化的建筑设计软件,可完成建筑设计、结构设计、电气设计、暖通设计、给排水设计等三维设计及二维详图生成。该软件具有面向对象的参数化创建工具,能实现智能的对象关联,参数化门窗洁具等;能够实现二维图纸与三维模型的智能联动。
7.ProStructures(钢结构、配筋)
ProStructures是专为资深设计工程师研发的用于钢结构设计和配筋设计的综合软件,包含ProSteel和ProConcrete两大组件。该软件可以高效创建精确的钢结构、金属结构和钢筋混凝土结构三维模型。此外,ProStructures可用于创建设计图纸、制造详图和钢筋表,它们会随着设计师对三维模型的更改自动更新;提供的自定义用户标准和开放工作环境,可大大提升项目完成速度。
GINT通过自定义报告,包括图片、照片、图表和地图等,对地下数据进行报告和管理,从而提供远超基本日志的强大功能。通过自定义报告,设计师几乎能够使用图片、照片、图表和地图等任何方式,对地下数据进行报告和管理。该软件还可以帮助设计师管理钻孔、测井、CPT和地理物理日志,以及创建围栅图、图片、表格和其他任何报告。
9.Context Capture(实景建模)
Context Capture是Bentley公司在2015年收购实景建模技术全球领导者Acute3D公司后研发的一款专业实景建模软件。借助该软件,设计师可以利用普通照片快速为各种类型的基础设施项目生成极具难度的现状环境三维模型。
10.LumenRT(动画渲染)
LumenRT是一款功能相当强大的可视化实景建模工具,它可以为数字化的基础设施信息模型创建一个真实的场景,从而将数字化的模型和“逼真”的场景结合起来。它可供工程建设行业专业人士轻松使用,还能制作极其精美、电影级别的图片和视频。在LumenRT中,设计师可运用包括各式车辆在内的运动元素以及使用各类车辆、移动的人、随风而动的植物、在某个季节微风吹拂下摇曳的树木、云卷云舒、潺潺流水以及更多元素模拟交通实况,让基础设施模型更有生气。
1.4.3 Dassault Systèmes(达索)BIM平台
法国达索系统公司(Dassault Systèmes)是PLM(Product Lifecycle Management,产品生命周期管理)解决方案的主要提供者之一,与达索宇航公司(Dassault Aviation)同属于法国达索集团。2013年全球营收额25亿美元,大部分来源于PLM领域。达索系统专注于产品生命周期管理(PLM)解决方案已有超过30年的历史。在这30年间,达索系统一直是与全球各个行业中的领袖企业合作,行业跨度从飞机、汽车、船舶直到消费品、工业装备和建筑工程。达索系统帮助客户实现重大的业务变革,带来战略性的商业价值,包括缩短项目实施周期、增强创新、提高质量。
2014年,达索系统在V6平台的基础上推出了全新整合的3DE平台,以及基于该平台的一系列行业解决方案,如土木行业解决方案。在3DE平台上,达索系统实现了前台和后台的双重整合:后台的所有数据存储在同一套数据库内,不同人员、不同软件模块都共享同一数据,不再需要交换数据或者转换格式;而前台的各个应用模块都基于同一个3D图形平台,因此可实现同样的操作方式和图形效果,不需要在不同的图形平台之间切换。(www.daowen.com)
1.ENOVIA(BIM项目管理)
ENOVIA是一套基于B/S架构的异地多项目协同管理系统,实现了项目管理与BIM信息的集成整合,以及单一数据源的信息共享,并用于服务整个项目。在应用BIM的建筑业项目中,传统的管理软件要么侧重于时间进度和成本管理,要么侧重于模型质量和文档管理。而ENOVIA的最大特点是把这三者有机结合起来,形成一个整合的BIM项目管理系统。
ENOVIA还提供了商业智能与大数据分析工具,能够将项目的所有信息集成汇总成动态图表看板,直观展示给项目经理以掌控全局。同时,它还具有高度灵活的可定制能力与扩展接口,能够根据企业的需求进行个性化的定制以及与ERP等第三方系统的集成整合。
2.CATIA(BIM工程设计)
CATIA是达索系统的CAD/CAE/CAM一体化集成解决方案,它覆盖了众多产品设计与制造领域,并被广泛应用于航空航天、汽车制造、船舶、机械制造、消费品等诸多行业。在建筑行业,CATIA常常被应用于复杂造型、超大体量的项目设计,其强大的曲面建模功能及参数化能力,为设计师提供了丰富的设计手段。同时,CATIA也非常适合于设计与建造集成的一体化项目,并具有良好的二次开发扩展性。
针对建筑与土木工程行业,达索系统还建立了专门的研发团队,并已发布针对建筑幕墙和土木工程两个子行业的设计/建造集成解决方案。主要功能包括数字地形模型、建筑/结构的概念设计、手绘草图、土木工程建模、钢混构件设计、钢结构设计、建筑精细化设计、设计校审等。
3.DELMIA(BIM施工仿真)
DELMIA致力于复杂制造/施工过程的仿真和相关的数据管理。在制造业,DELMIA是最强大的3D数字化制造和生产线仿真解决方案。而在建筑业,DELMIA被用作建筑施工规划的虚拟仿真解决方案,具有帮助用户高效利用时间、优化施工、降低风险等诸多优点。借助于3DE平台的集成数据环境和直观的3D场景,DELMIA可以协助设计、施工、业主进行良好的沟通与分享。
DELMIA包含如下功能:施工模型的组织、施工计划的编制、复杂工艺的验证、施工资源的优化、极具真实性的人机模拟等功能。此外,DELMIA可与CATIA无缝衔接,从而省去数据转化工作及数据处理带来的数据损失,节约数据转换时间,也更便于上下游的沟通与协作。
尽管很多软件都可以进行一定程度上的施工仿真模拟,但能够做到DELMIA这样精细化仿真同时符合工程真实性的软件并不多。在DELMIA中,企业可以根据项目中的不同场景实现不同的精细度的仿真模拟:总体上的施工规划可能只需要做到工序级别,而复杂的施工环节可能需要工艺级别甚至人机交互级别的仿真。借助DELMIA平台,无论是工序级别的进度规划还是工艺级别的操作流程,都可以在虚拟环境下得以验证。
4.SIMULIA(BIM仿真分析)
达索SIMULIA品牌(前身为ABAQUS公司)是世界知名的计算机仿真软件,创立于1978年,其主要业务为世界上最著名的非线性有限元分析软件ABAQUS进行开发、维护及售后服务。2005年5月,前ABAQUS软件公司与达索系统合并,共同开发新一代的模拟真实世界的仿真技术平台SIMULIA。
SIMULIA不断吸取最新的分析理论和计算机技术,领导着全世界非线性有限元技术和仿真数据管理系统的发展,目前产品线包括统一有限元技术(UnifiedFEA)、多物理场分析技术(Multiphysics)和仿真生命周期管理平台(Simulation Lifecycle Management)三部分内容。
ABAQUS是SIMULIA旗下统一有限元技术(Unified FEA)的一款重要产品,该软件已成为国际上最先进的大型通用非线性有限元分析软件,被全球工业界广泛接受,并引领制造业最真实模拟世界的仿真技术平台的发展。ABAQUS软件以其强大的非线性分析功能以及解决复杂和深入的科学问题的能力,在结构工程领域得到广泛认可,除普通工业用户外,也在以高等院校、科研院所等为代表的高端用户中得到广泛称誉。研究水平的提高引发了用户对高水平分析工具需求的增加,作为满足这种高端需求的有力工具,ABAQUS软件在各行业用户群中所占据的地位也越来越突出。
1.4.4 GRAPHISOFT BIM平台
GRAPHISOFT公司隶属于德国Nemetschek国际集团旗下,由Gabor Bojar和Istvan Gabor于1982年在匈牙利首都布达佩斯创建。GRAPHISOFT凭借其卓越的产品以及创造力成为专门为建筑师、工程师以及施工人员设计的众多软件中的领先者。其主打产品是由建筑师开发设计,专门针对建筑师的三维软件产品ARCHICAD。
GRAPHISOFT通过行业内第一款为建筑师打造的BIM软件ARCHICAD引领BIM变革;通过创新的解决方案持续引领行业进步,比如革命性的GRAPHISOFT BIM ServerTM,提供了全球第一个实时的BIM协作环境;GRAPHISOFT EcoDesigner是世界上第一款完全整合的建筑能耗分析模型软件;GRAPHISOFT BIMx是一款旗舰的BIM交流工具;著名的Open BIM概念,亦由GRAPHISOFT提出。
1.GRAPHISOFT ARCHICAD
GRAPHISOFT旗舰产品ARCHICAD是由建筑师开发、为建筑师服务的全球第一款建筑设计类BIM软件。该软件为建筑方案设计、施工图设计、施工管理到后期运维提供一个可实施的BIM解决方案,帮助用户更有效地提高企业的生产效率,为项目缩短工期,节约资金,提高建筑品质。
ARCHICAD丰富的造型能力让设计师可以自由释放他们的创造性,并将BIM工作流延伸到翻新改造工程项目。ARCHICAD软件扩展了其BIM工具的设计能力,包括新的壳结构、变形体工具,以此支持古典与现代建筑中更广泛的建筑外观与造型。ARCHICAD推出的3D辅助线和编辑平面革新了3D空间的定义,为建筑设计提供真实的透视图及3D环境。
此外,ARCHICAD能快速准确的生成符合国标的图纸和文档。源于20世纪80年代的ARCHICAD,在很多年里,一直是苹果个人电脑上唯一的一款建筑CAD软件。因此,ARCHICAD不仅具有自由设计、形体建模方面的强大功能,在绘图、出图等二维工具上,也有多年积累的独特优势。
2.GRAPHISOFT MEP Modeler
MEP Modeler是ARCHICAD的一个扩展功能,可以用来创建、编辑或者导入3DMEP管网,并通过ARCHICAD进行碰撞检测和专业协调。使用这个工具,建筑师和工程师们可以在设计和建造过程中得到更多的预知结果,缩短时间,减少浪费,控制成本,能更好地协调建筑项目。
3.GRAPHISOFT EcoDesigner
能效分析是设计的一个关键因素。EcoDesigner使得建筑师可以在设计早期和最方便的阶段,积极地优化设计。80%有关可持续设计的决策发生在早期设计阶段。
4.GRAPHISOFT BIM ServerTM
ARCHICAD推出的BIM ServerTM是基于模型的团队协同解决方案中的先行者。通过互联网的实时异地协同,既提高了工作效率,也打破了地理位置的限制。通过行业领先的Delta Server技术,在服务器和客户端之间传输的不再是文件,而是仅修改的元素。通过网络传输的文件量,由100M级字节,缩减为100K级字节,瞬间流量降低至最小,确保了在办公室内或通过互联网的协同工作和数据交换的速度及可靠性。
5.GRAPHISOFT BIMcloud
它由最初为GRAPHISOFT的BIM服务器建立的Delta-Server技术发展而来。BIMcloud不仅仅是一个简单的云技术BIM服务器,它能够充分利用其自身优势将之前在传统IT设置中无法做到的资源管理和工作流进行整合。
6.GRAPHISOFT BIMx
BIMx支持在移动设备上浏览,为GRAPHISOFT用户提供独有的竞争优势。新版本的BIMx提供即时交互功能,可以使远在施工现场的设计师能实时反馈变更修改信息,与其他相关设计师进行交流,提高工程沟通效率。
最新发布的BIMx Docs和BIMx Pro,引入了超级模型和在线沟通的理念。不仅可以对模型进行浏览漫游,随意查看各个角度、视点对应的图纸文档,自由进行剖切,而且可以将移动端的批注、意见等通过网络发回到ARCHICAD里,真正实现无缝沟通。
1.4.5 北京鸿业同行科技有限公司BIM平台软件
鸿业科技是国内最早专业从事工程设计软件开发的公司之一,一直致力于市政、建筑、工厂和城市信息化建设领域应用软件的研发,拥有多项自主知识产权,参与制定多套国家与行业标准,承担多项国家创新基金项目、省火炬计划项目、省高新技术产业化项目和市区级科技项目。
鸿业科技融合二十多年工程设计软件的开发经验,结合市政、建筑设计规范和中国本地化设计习惯,在市政、建筑设计领域全面推广基于BIM核心的产品解决方案。在建筑领域,鸿业科技基于Revit平台推出了涵盖建筑、给排水、暖通空调、电气等专业的BIM设计软件;在市政领域,鸿业科技基于AutoCAD平台推出涵盖城市规划、市政道路、交通设施、三维管线、综合管廊等专业的一系列BIM设计软件。
1.路立得——道路设计软件介绍
路立得是基于AutoCAD研发的道路设计软件,该软件覆盖了市政道路设计和公路设计的各个层面,能够有效地辅助设计人员进行地形处理、平面设计、纵断面设计、横断面设计、边坡设计、交叉口设计、立交设计、三维漫游和效果图制作等工作。结合市政道路设计软件,路立得可以完成平、纵、横、土石方等二维施工图设计和各类表格工程量统计。
另外,路立得的桥隧设计模块,可自动根据设计参数生成三维数据,在设计过程中可以随时查看当前的三维模型。可实现常规桥梁和隧道三维设计、互通立交桥三维设计、带辅路的跨线立交及下穿立交三维设计,还支持特殊桥梁(如拱桥、斜拉桥、悬索桥)的三维建模。
鸿业交通设施设计软件是严格遵循《道路交通标志和标线》(GB 5768—2009)开发的新版交通设施设计软件。可以进行图面布置,快速生成大样图和各种工程量表,标志杆和标志牌布设可智能关联道路方向,支持标志牌版面多语言文字,进行标志杆结构计算和绘制结构大样图,可辅助快速完成交通设施的设计工作。
2.管立得——室外管线设计软件介绍
管立得三维管线设计系统包括给排水管线设计、燃气管线设计、热力管网设计、电力管线设计、电信管线设计、管线综合设计。管道支持直埋、架空和管沟等埋设方式,电力电信等支持直埋、管沟、管块、排管等埋设方式。软件可进行地形图识别、管线平面智能设计、竖向可视化设计、自动标注、自动表格绘制和自动出图,支持平面、纵断、标注、表格联动更新。可自动识别和利用鸿业三维总图软件、鸿业三维道路软件路立得以及鸿业市政道路软件的成果,管线三维成果也可以与这些软件进行三维合成和碰撞检查,实现三维漫游和三维成果自执行文件格式汇报,满足规划设计、方案设计、施工图设计等不同设计阶段的需要。
3.综合管廊设计系统
鸿业综合管廊设计系统基于AutoCAD和Revit双平台,可以进行综合管廊工艺设计、机电设计、结构设计和管道设计。通过系统提供的系列工具快速建立管廊BIM模型,并可以根据BIM模型生成施工图以及工程数量表。该系统所建立的管廊BIM模型可以与鸿业路立得、管立得结合,生成完整的地形、地上道路、桥梁与建筑、地下管网、综合管廊的合成模型。
4.鸿业BIMSpace管理平台
鸿业BIMSpace完全实现了从工具软件向平台软件转变的质的飞跃。鸿业BIMSpace从工程项目管理的全生命周期出发,设置族库管理、文件管理和资源管理三大基础模块。其中,族库管理将3 000多种类型的族直接提供给用户使用,同时将全面的管理机制一并提供给用户使用;文件管理则将中心文件的创建、备份、存档流程化,为设计单位的快速应用提供帮助;而资源管理中涵盖常见的各专业样板和几十种视图模板,将设置界面化,便于终端用户的直接使用。从三大基础模块到建筑软件、性能分析、机电软件、管线综合等六个方面入手,一方面,着力解决了设计人员使用Revit软件常见的上手慢、效率低、出图难的问题;另一方面,对三维建模的实际效果进行价值分析的同时,特别针对深化设计部分,提供了管道调整、对齐、加套管、开组合洞和支吊架等系列功能。
