1. 图形表达形式

流水施工常见的图形表达形式有横道图[图5-1（a）]和垂直图表[图5-1（b）]，其中较为常用的是横道图。

图5-1　流水施工图形表达形式

图5-1（a）所示的横道图中，其左边垂直方向列出各施工过程的名称，右边用水平线段表示施工的进度；各个水平线段的左边端点表示工作开始施工的瞬间，水平线段的右边端点表示工作在该施工段上结束的瞬间，水平线段的长度代表该工作在该施工段上的持续时间。

图5-1（b）所示的垂直图表中水平方向表示施工的进度，垂直方向表示各个施工段，各条斜线分别表示各个施工过程的施工情况。斜线的左下方表示该施工过程开始施工的时间，斜线的右上方表示该施工过程结束的时间，斜线间的水平距离表示相邻施工过程开工的时间间隔。

2. 组织施工的3 种方式

任何建筑装饰装修工程的施工都可以分解为许多施工过程，每一个施工过程又可以有一个或多个专业或混合的施工班组负责进行施工。在每个施工过程的活动中，都包括各项资源的调配问题，其中，最基本的是劳动力的组织安排问题。劳动力的组织安排不同，施工方法也不相同。通常情况下，组织施工可以采用依次施工、平行施工和流水施工三种方式。现就三种方式的施工特点和效果分析如下。

【例5.1】 现有三幢同类型房屋进行同样的装饰装修，按一幢为一个施工段。已知每幢房屋装饰装修都大致分为顶棚、墙面、地面、踢脚线四个部分。各部分所花时间为4 周、2周、3 周、2 周，顶棚施工班组的人数为10 人，墙面施工班组的人数为15 人，地面施工班组的人数为10 人，踢脚线施工班组的人数为5 人。要求分别采用依次、平行、流水的施工方式对其组织施工，分析各种施工方式的特点。

1）依次施工

依次施工也叫顺序施工，是各施工段或各施工过程依次开工，依次完工的一种组织施工的方式。具体地说，依次施工可以分为两大类：

（1）按施工过程依次施工。

① 按施工过程依次施工的定义及计算公式：

a. 按施工过程依次施工的定义：

按施工过程依次施工是指从事第一个施工过程的施工班组在所有施工段施工完毕后，第二个施工过程的施工班组再进入第一个施工段开始施工，依次类推的一种组织施工的方式。按施工过程依次施工的进度计划如图5-2 所示。

图5-2　按施工过程依次施工的进度计划

b. 按施工过程依次施工的工期：

式中 M——施工段数或房屋幢数；

ti——各施工过程在一个段上完成施工任务所需时间；

T——完成该工程所需总工期。

② 按施工过程依次施工的特点：

优点：单位时间内投入的劳动力和各项物资较少，施工现场管理简单；从事某过程的施工班组能连续均衡地施工，工人不存在窝工情况。

缺点：工作面不能充分利用；施工工期长。

（2）按施工段依次施工。

① 按施工段依次施工的定义及计算公式：

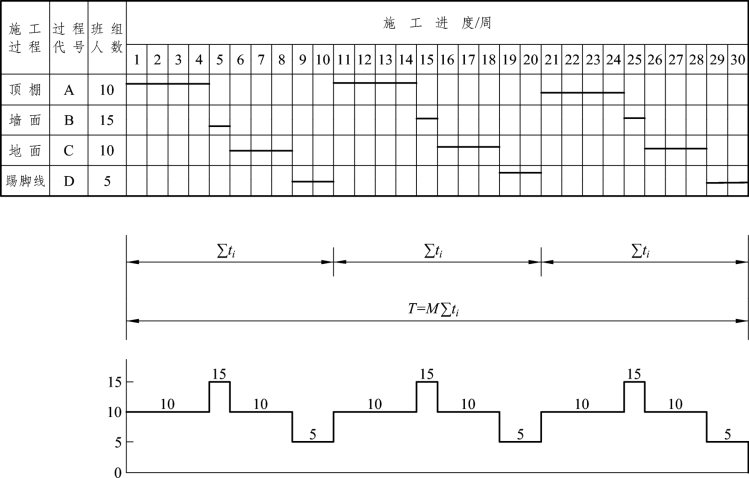

按施工段依次施工是指同一施工段的若干个施工过程全部施工完毕后，再开始第二个施工段的施工，依次类推的一种组织施工的方式。按施工段依次施工的进度计划如图5-3 所示。其中，施工段是指同一施工过程划分的工程量大致相等的若干个部分。

图5-3　按施工段依次施工的进度计划

按施工段依次施工的工期计算公式与按施工过程依次施工的计算公式一样。

② 按施工段依次施工的特点：

优点：工作面充分利用，不存在间歇时间；单位时间内投入的劳动力和各项物资较少，施工现场管理简单。

缺点：从事某过程的施工班组不能连续均衡地施工，工人存在窝工情况；施工工期长。

因此，根据特点可知，依次施工适用于规模较小、工作面有限的小型装饰工程，如图5-3所示。

2）平行施工

（1）平行施工的定义及计算公式：

平行施工是指所有的施工过程的各个施工段同时开工、同时结束的一种施工组织方式。将上述三幢房屋装修采用平行施工组织方式，进度计划如图5-4 所示。

图5-4　平行施工的进度计划

由图5-4 可知，平行施工的工期表达式为：

（2）平行施工的特点：

优点：各过程工作面充分利用；工期短。

缺点：施工班组成倍增加，机具设备也相应增加，材料供应集中，临时设施设备也需增加，造成组织安排和施工现场管理困难，增加施工管理费用；施工班组不存在连续或不连续施工情况，仅在一个段上施工。如果工程结束后，再无其他工程，则可能出现窝工。

平行施工方式一般适用于工期要求紧、大规模的同类型的建筑群的装修工程或分批分期进行施工的工程。

3）流水施工

（1）流水施工的基本概念及计算公式：

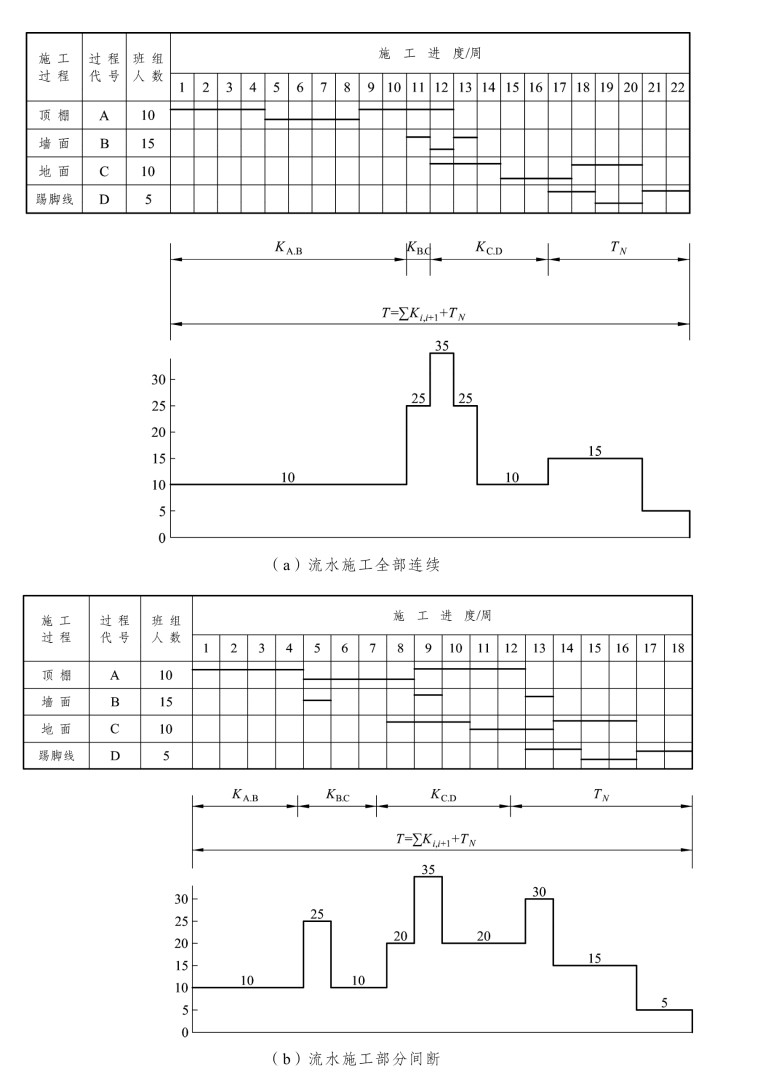

流水施工是指所有的施工过程均按一定的时间间隔投入施工，各个施工过程陆续开工、陆续竣工，使同一施工过程的施工班组保持连续均衡地施工，不同施工过程尽可能平行搭接施工的组织方式。案例5.1 如果按照流水施工组织施工，则进度计划如图5-5（a）所示。(www.daowen.com)

图5-5　流水施工的进度计划

从图5-5（a）可知，流水施工的工期计算公式可以表达为：

式中 K i , i+1 ——相邻两个施工过程的施工班组开始投入施工的时间间隔；

T N——最后一个施工过程的施工班组完成全部施工任务所花的时间；

∑K i , i+1——所有相邻施工过程开始投入施工的时间间隔之和。

（2）流水施工概念的引申：

在工期要求紧张的情况下组织流水施工时，可以在主导工序连续均衡施工的前提条件下，间断安排某些次要工序的施工，从而达到缩短工期的目的。注意，如果没有使工期缩短，只是使施工班组没有连续施工，存在窝工，则不能安排该次要工序间断施工。也就是说，次要工序间断施工必须带来工期缩短的经济效益，否则，不安排间断施工。比如图5-5（b）中：可以间断安排墙面的施工，使工期缩短；但是，踢脚线的施工，不能安排间断施工。

（3）流水施工的特点：

流水施工是综合平行施工和依次施工的优点而产生的一种目前在施工现场广泛采用的一种组织施工的方式，它具有以下几个特点：

① 流水施工中，各施工过程的施工班组都尽可能地连续均衡地施工，且各班组专业化程度较高，因此，不仅提高了工人的技术水平和熟练程度，而且有利于提高企业管理水平和经济效益。

② 流水施工能够最大限度地充分利用工作面，因此，在不增加施工人数的基础上，合理地缩短了工期。

③ 流水施工既有利于机械设备的充分利用，又有利于物资资源的均衡利用，便于施工现场的管理。

④ 流水施工工期较为合理。首先，流水施工的工期虽然比平行施工的工期长，但是，却没有成倍增加班组数；其次，流水施工的工期比同样的施工班组情况下的依次施工工期却短得多。因此，流水施工工期较为合理。

现代建筑装饰装修施工是一项非常复杂的组织管理工作，尽管理论上流水施工组织方式和实际情况存在差异，甚至很大差异，但是，它所总结的一套安排施工的原理和方法对于实际工程有一定的指导意义。

当然，用流水施工组织方式来表达工程进度计划时，也存在不足之处，比如，不能直接看出各过程的逻辑关系，不能进行目标优化等，而网络计划恰好能弥补这些不足。

（4）流水施工的分类：

流水施工的分类是组织流水施工的基础，它有多种分类方法。

① 按流水施工的组织范围分类。

根据建筑装饰装修工程研究对象及范围的大小，流水施工可以划分为细部流水、专业流水、项目流水和综合流水。

a. 细部流水（分项工程流水）。这是指组织一个施工过程的流水施工，例如安装塑钢窗户的具体组织情况。细部流水是组织流水施工中范围最小的流水施工。

b. 专业流水（分部工程流水）。专业流水的编制对象是一个分部工程，它是该分部工程中细部流水的工艺组合，是组织项目流水的基础。

c. 项目流水（单位工程流水）。项目流水是组织一个单位工程的流水施工，它以各分部工程的流水为基础，是各分部工程流水的组合。

d. 综合流水（建筑群的流水）。这是指组织多幢房屋或构筑物的大流水施工，是一个控制型流水施工的组织方式。它是在宏观上对建筑群的装饰装修施工进行宏观控制和调配的一种组织流水的方式。

② 按施工过程的分解程度分类。

根据组织施工的施工过程的分解程度，流水施工可以分为彻底分解流水和局部分解流水。

a. 彻底分解流水。这是指将工程对象的某一分部工程分解成若干个施工过程，而每一个施工过程均为单一工种完成的施工过程，即该过程已不能再分解，如刮腻子。

b. 局部分解流水。这是指将工程对象的某一分部工程根据实际情况进行划分，有的过程已彻底分解，有的过程则不彻底分解。而不彻底分解的施工过程是由混合的施工班组来完成的，如门窗施工。

③ 按流水施工的节奏特征分类。

根据流水施工的节奏（节拍）特征，流水施工可以划分为有节奏流水和无节奏流水。

（5）流水施工的组织要点：

① 划分分部分项工程。

把装饰装修工程的整个过程分解为若干个分部或分项工程（施工过程）。划分施工过程的目的是对施工对象的装饰装修过程进行分解，以便于逐一实现局部对象的施工，从而使施工对象整体得以实现。也只有这种合理的解剖才能组织专业化施工和实现有效协作。

② 划分施工段。

根据组织流水施工的需要，将同一类型的工程尽可能地划分为劳动量大致相等的若干个部分即施工段，也可称为流水段。划分施工段的主要目的是将装饰装修的单件产品变成多件产品，以便成批生产，从而形成流水作业的前提。没有“批量”就不可能也没有必要组织任何流水作业。所以，建筑装饰装修工程组织流水施工的实质就是“分工协作、成批生产”。

③ 每个施工过程组织独立的施工班组。

在一个流水分部中，每个施工过程尽可能组织独立的施工班组，其形式可以是专一班组，也可以是混合班组，这样可使每个施工班组按施工顺序依次连续、均衡地从一个施工段转移到另一个施工段进行相同的操作。

④ 主要施工过程必须连续、均衡地施工。

主要施工过程是指工程量较大、作业时间较长的施工过程。对于主要施工过程必须连续、均衡地施工，对其他次要施工过程可考虑与相邻的施工过程合并。如不能合并，为缩短工期可安排间断施工。

⑤ 不同施工过程尽可能组织平行搭接施工。

不同施工过程之间的关系，关键是工作时间上有搭接和工作空间上有搭接。在有工作面的条件下，除必要的技术和组织间歇时间外，应尽可能组织平行搭接施工。

⑥ 组织流水施工的条件。

从上述流水施工的组织要点中可以看出，一个工程要组织流水施工，必须具备的主要条件是：

a. 该装饰装修工程可以划分为若干个施工过程。

b. 该装饰装修工程可以划分为工程量大致相等的若干个施工段。

c. 每个施工过程可以组织独立的施工班组。
