涂装板集成墙面，其饰面材料是经过工厂部品化加工生产，采用插口、卡扣和楔接式设计，集成化组合拼接的新型装配式墙面装饰材料。涂装板集成墙面具有保温、隔热、隔音、防火、超强硬度、防水、 防潮、绿色环保、安装便利、易擦洗不变形、节约空间等特征。

新型涂装板集成墙面按材质不同分为几大类。

1. 竹木纤维集成墙面

竹木纤维集成墙面以竹粉、木粉、钙粉、PVC 料等为原料通过高分子界面化学原理和塑料填充改性的特点，采用挤压工艺制造而成，整个生产全过程不含任何胶水成分，完全避免了材料中由于甲醛释放导致对人体的危害（图2-83）。竹木纤维集成墙面可以根据需要对产品的色彩、尺寸、形状进行控制，实现按需定制。板材采用中空结构，达到防水、防火、隔音、零甲醛的作用。

但是，竹木纤维是以PVC 为主要成分，因此不能在有紫外线照射的地方安装，否则会容易老化，影响使用。

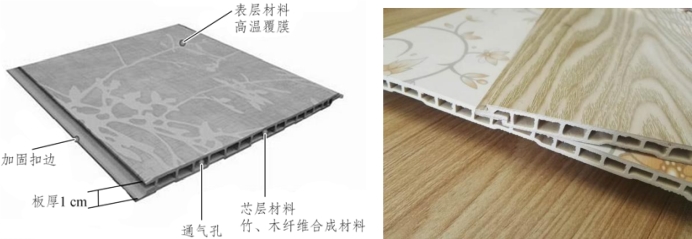

图2-83　竹木纤维集成墙面材料

2. 铝合金集成墙面

铝合金集成墙面以铝合金为基材，与聚氨酯隔音发泡材料、防潮防蛀铝箔层压制而成（图2-84）。除了拥有多种风格款式达到空间的美化作用之外，与竹木纤维集成墙面一样具有绿色环保，隔热、保温、节能，防火、防水、防潮，隔音，耐寒耐热，电绝缘等功能性作用。铝合金的厚度一般都不会很厚，表面又是金属，稍有刮擦或者磕碰，痕迹比较明显。如果有不小心碰凹了，修复比较难，需要整块换掉，所以在施工和搬运家具的过程要特别小心。还有一个最大的问题是，影响家里wifi 信号和手机信号，铝合金的材质对wifi 信号有反射作用，使其穿透性大大减弱。

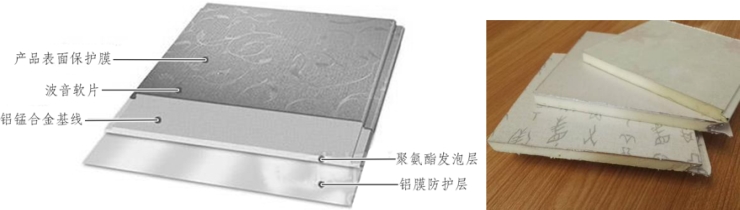

图2-84　铝合金集成墙面材料

3. 生态石材集成墙面

生态石材集成墙面是采用天然大理石石粉加入食品级树脂材料共挤形成，平整度高，硬度高，柔韧性佳（图 2-85）。生态石材是对大理石纹理的再创，既拥有天然石材的色泽与纹理，又比传统石材等建筑装饰材料每平方米质量轻2～3 倍，有效减少房屋整体结构的负荷承载力，更加安全。

4. 高分子集成墙面

以高分子化合物为基础材料，加入增强纤维，应用高科技工艺高温脱模处理，具有高致密性及超强抗腐性、防变形、不褪色、不发霉等优越性能（图 2-86）。高分子材料是由相对分子质量较高的化合物构成的材料，包括橡胶、塑料、纤维、涂料、胶粘剂和高分子基复合材料，其性能稳定、寿命长、成型工艺优越、设计适应性强，可以根据客户不同的需求定制不同的花色和款式。

图2-85　生态石材

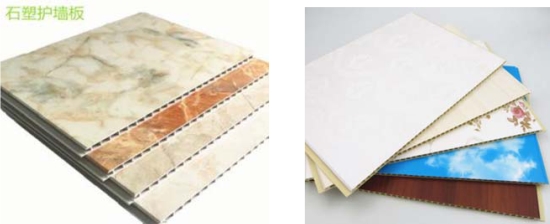

图2-86　高分子集成墙面材料

涂装板集成墙面标准板材规格长为3 000 mm 和6 000 mm，宽为150 mm、285 mm、450 mm 等多个尺寸，板厚为10 mm，具体尺寸也可定制。涂装板集成墙面为钢锯切割，允许尺寸误差为正负1.5 mm。新型涂装板集成墙面材质虽然各不相同，但其施工安装构造大致相同，根据装饰墙面的平整程度以及墙面管线走线要求不同可采用有龙骨和无龙骨两种安装形式，根据板材的衔接方式不同又分为企口插接衔接和卡扣插接衔接。

构造做法：

（1）弹线分格。

（2）墙面固定防潮层、轻钢龙骨找平。

（3）根据测量切割装饰面材。

（4）安装集成饰面板。

（5）用烤瓷玻璃胶将材料对接时产生的缝隙填补好，完成收尾工作。

集成墙面施工如下所述。

1. 施工准备

1）材料准备

集成墙面饰面板、扣件、扣条、装饰线条、脚线、U 形轻钢龙骨、木龙骨、木工板、胶合剂、钢钉、枪钉、防火涂料等（图2-87）。

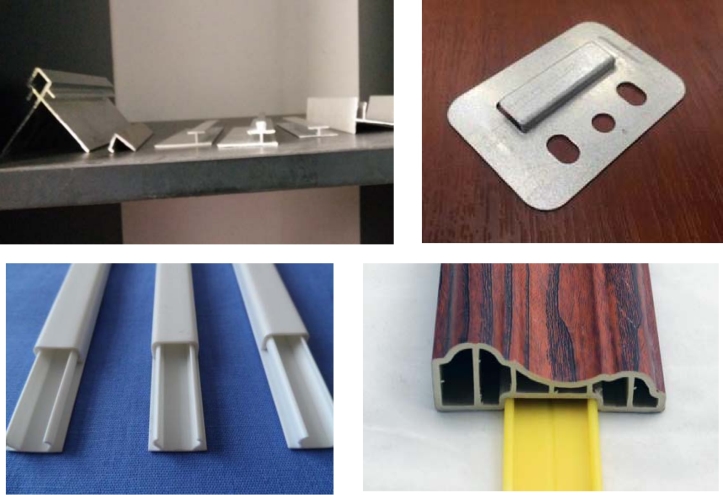

图2-87　集成墙面常用扣条、脚线

饰面板的品种、规格和性能应符合建筑装饰设计要求。饰面板表面应平整洁净、色泽一致、无裂缝、缺损等缺陷。装饰线的品种、规格及外形应符合建筑装饰设计要求。检查产品合格证书、性能检测报告和进场验收记录。

2）施工机具准备

红外线垂直仪、水平仪、美工刀、台式切割机（选用转速较高锯齿形锯片）、研磨机（锯齿形锯片）、直角尺、卷尺、三角锉刀、曲线锯、3P 气泵、气钉枪、水泥直钉枪、冲击钻、磨光机、木工刨、榔头。

3）施工条件准备

（1）室内地面、天棚业已吊装完毕。

（2）隐蔽在墙内（无龙骨）或墙上（有龙骨）的各种设备管线、开关、插座等设备底座提前安装到位，装嵌牢固，其表面应与罩面的装饰板底面齐平，经检验符合设计要求。

（3）墙面平整度检测。用长直线尺对墙面水平垂直度检测，无龙骨安装允许最大的偏差≤5 mm。用红外线垂直仪测量对墙面的阴阳角测垂直，最大偏差小于≤5 mm。

2. 施工流程

墙面测量—弹线分格—固定龙骨—切割材料—安装饰面板—收口处理。

3. 操作要点

1）集成墙面安装测量计算（图2-88）

根据设计方案测量材料用量，同一墙体内保证2 片备料，背景墙需要拼接大量处多备0.5 m2 余料。由于背景墙使用尺寸不规整，核算过程中在保证美观度的同时，对长度也要进行适当调整，能尽量地保证在安装过程中省去不必要的损耗。

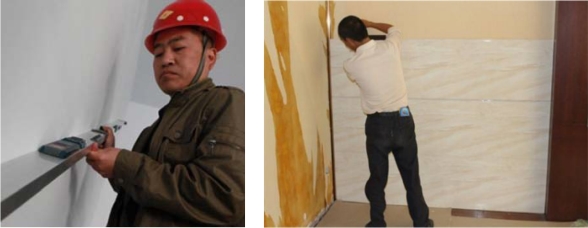

图2-88　测量墙面、检查墙面平整度

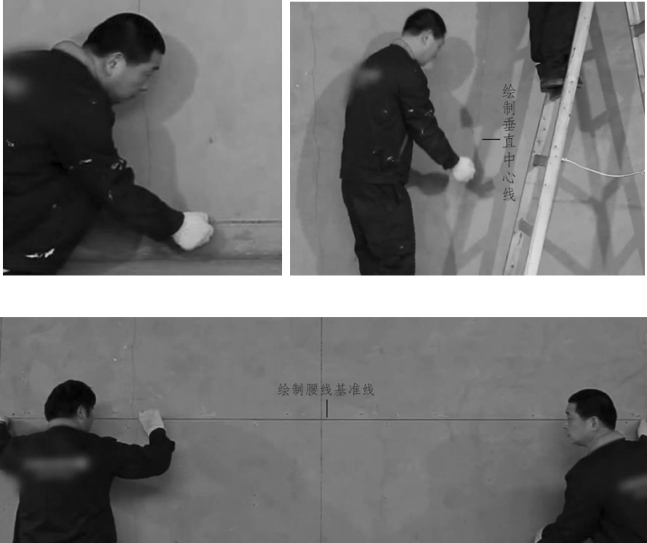

2）弹线分格（图2-89）

图2-89　弹线分格

（1）根据集成墙面的花形确定龙骨的敷设方式，一般是以水平或垂直为主；采集建筑物外形尺寸，确定起步位置和板缝连接位置，分别弹出水平线和垂直线。

（2）将实际的建筑物的外形尺寸和集成墙面的长度确定龙骨位置后，在建筑墙面弹竖直线或水平线。

（3）墙面高度大于3 m，龙骨间距一般选择400～500 mm；当高度小于3 m 时，间距控制在500～600 mm；按照分格弹线的位置，挂垂直于水平控制线。

3）固定龙骨、防潮层

集成墙面龙骨一般选择U 形或C 形轻钢龙骨，由钢钉直接固定于墙面。龙骨固定方向由饰面板的拼接方向决定，饰面板竖向拼接，龙骨则横向固定，反之则竖向固定（图2-90）。有特殊要求或特殊造型根据需要使用木龙骨、木工板或者使用九厘板制作基底造型，木龙骨（规格30 mm×40 mm）无节疤、无开裂，干燥无变形，木契钢钉固定，喷涂防火涂料。

如果墙面平整度较高，且各种设备管线、设备底座为隐蔽在墙内的，则可不需要龙骨，饰面材料可直接用扣件固定于墙面。

(www.daowen.com)

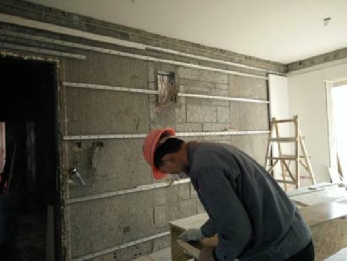

图2-90　墙面固定轻钢龙骨

4）材料切割（图2-91）

装配式墙面饰面安装前需对装修的墙体做长宽测量后，根据装修图纸按指定长度切割。切割时可稍微大于实际长度0.1～0.5 mm 切割，以免实际装修时发生材料短缺。材料整体切割时应对电气开关、插座面板等定位开孔，切割时截面要求光滑平整，若截面毛刺过大则需将毛刺磨平。

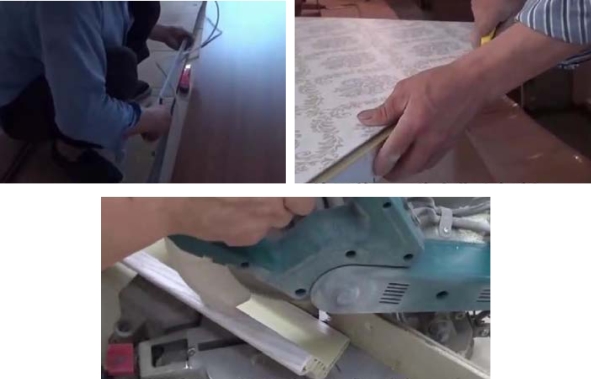

图2-91　材料测量与切割

5）安装饰面板

集成墙面安装是以扣件或扣条固定于墙上，其安装的顺序为：先顶后墙，先板后线，自下而上，从外往里。

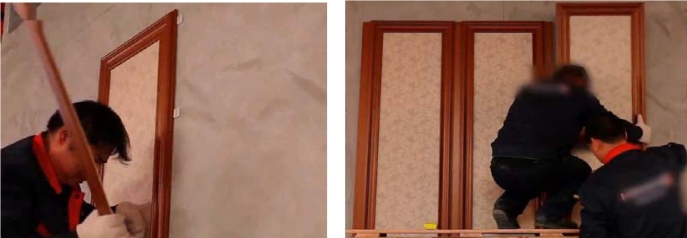

（1）先顶后墙是指先安装吊顶再安装墙面。有龙骨墙面在墙面安装时需先用金属扣条或扣件固定在轻钢龙骨上，以后每安装一块饰面材料，一边扣在前一根金属扣条上，另一边用金属扣条固定在龙骨上，依次进行（企口插接式面板安装第一块板材时，需在入槽位饰面射钉固定，射钉点应该选在视线盲区及装饰收编线条覆盖范围内，以隐蔽射钉点）（图2-92）。安装时要注意整体的画面设计，根据预先设计好的图纸安装。无龙骨墙面在安装时需先分格弹线，再用卡扣固定在墙面上，以后每安装一块饰面材料，该面材一边扣在前一块集成墙面上，另一边用金属扣件固定在墙上。集成墙面板插接时，材料卡槽之间要求卡紧，不能留有缝隙，若有缝隙应采用橡胶锤轻轻敲击至拼缝最小状态，材料与材料对接处要求平整、严缝。

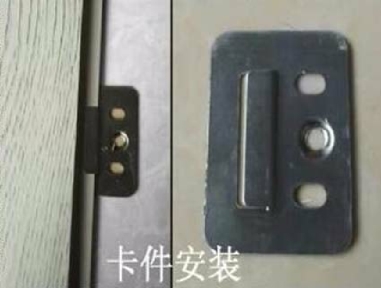

图2-92　卡扣固定罩面板

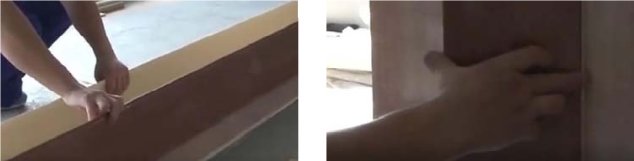

（2）先板后线是指先安装主要的板材，再安装线条，先大面积安装，再处理转角、收边等细节。如果遇到立柱，可采用背面开槽的方法将立柱包住（图2-93、图2-94）。

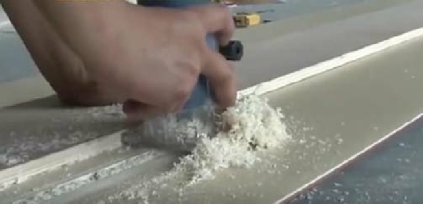

图2-93　V 形刀片修边机背面开槽

图2-94　罩面板包立柱

（3）自下而上是指安装墙面时，需要先从墙底开始安装，逐渐往上增加，直到安装完整个墙面。

（4）从外往里是指从房间进门的墙面开始往里的顺序安装，这是因为安装到需要切割部分，从外往里安装更加的美观。

（5）配套线条安装。踢脚线、收口条、装饰线条以扣条固定（图2-95、图2-96、图2-97）。

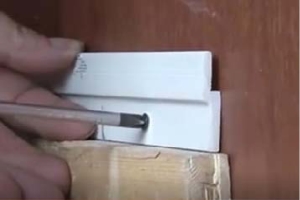

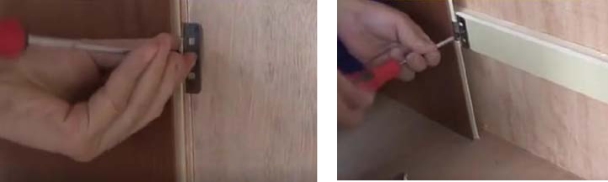

图2-95　螺丝钉固定装饰　　　　　　　　　　

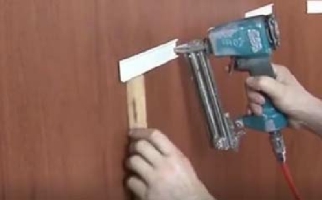

图2-96　气钉枪固定装饰

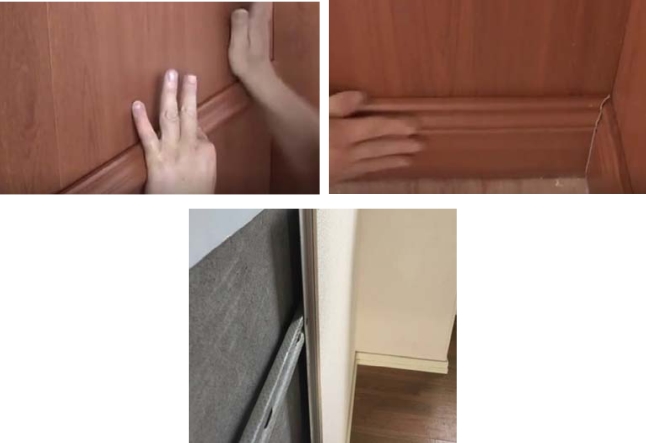

图2-97　踢脚线、腰线扣接安装

装修结束后用烤瓷玻璃胶将材料对接时产生的缝隙填补好。装修中注重细节上的处理（图2-98、图2-99）。

图2-98　工字形扣条固定平口罩面板

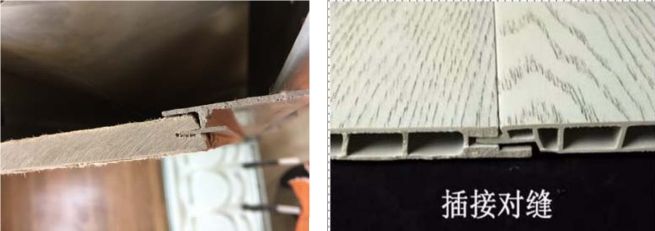

图2-99　金属扣件固定企口罩面板

4. 欧式企口竹木纤维集成墙面拼装示意图

1）墙面弹线分格（图2-100）

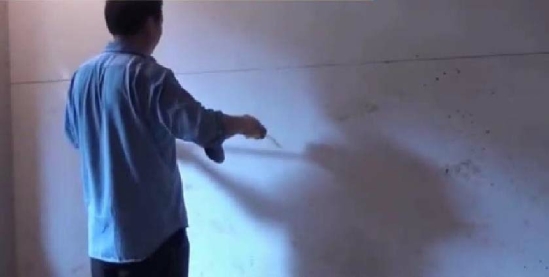

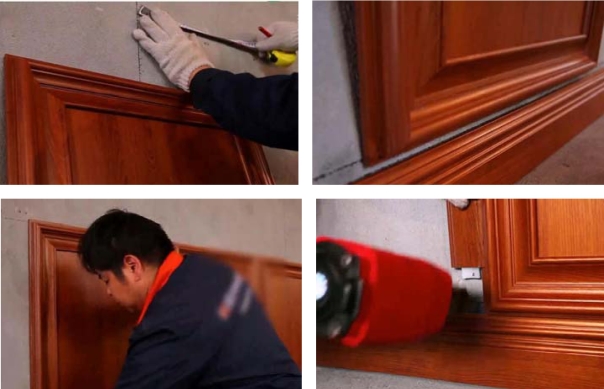

图2-100　墙面弹线分格

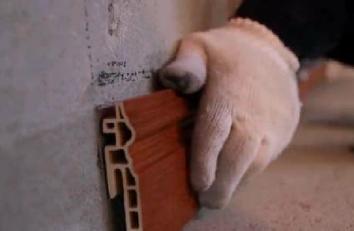

2）用扣件固定踢脚线（图2-101）

图2-101　固定踢脚线

3）固定第一块下墙板（图2-102）

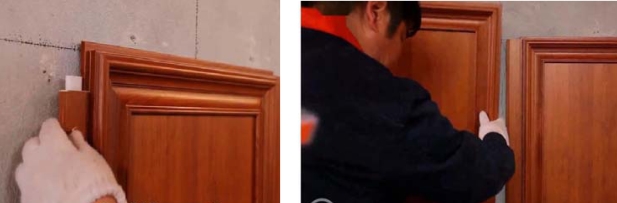

图2-102　固定墙板

4）企口插接拼装其余下墙板（图2-103）

图2-103　拼接墙板

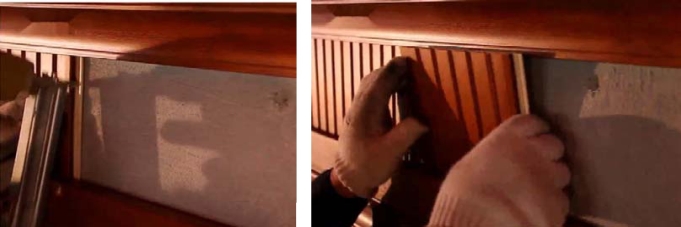

5）安装腰线（图2-104）

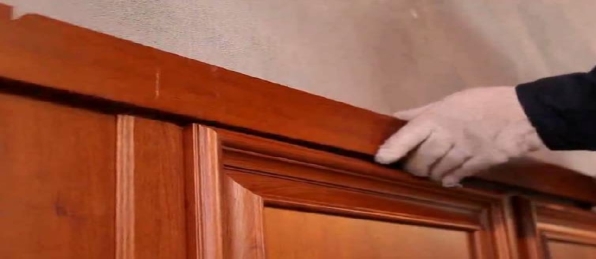

图2-104　安装腰线

6）安装上墙板（图2-105）

图2-105　安装上墙板

7）安装顶角线（图2-106）

图2-106　安装顶角线

8）完成（图2-107）

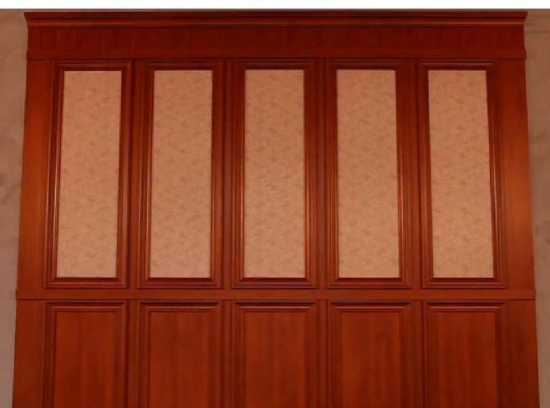

图2-107　成品样例
