1. 金属装饰板吊顶（图2-64）

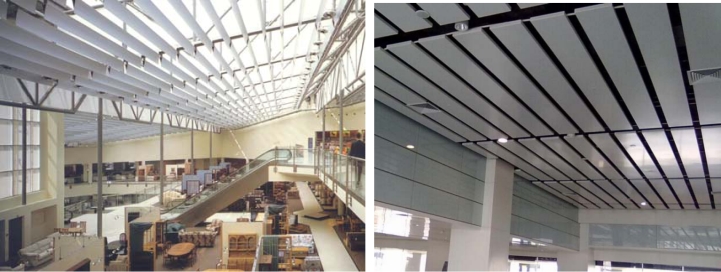

图2-64　金属装饰板吊顶实物

1）方形金属板吊顶

方形金属板吊顶饰面板有两种安装方法：一种是搁置式安装；一种是卡入式安装。图2-65为方形金属板吊顶卡入式安装示意图。

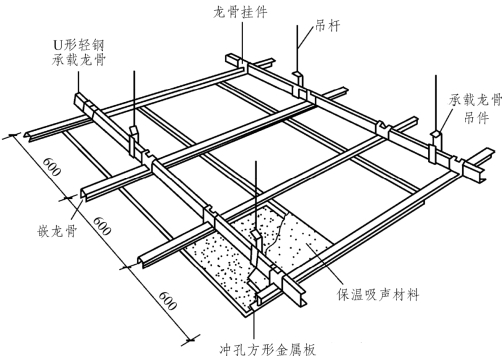

图2-65　方形金属板卡入式安装示意图

2）条形金属板吊顶

条形金属板沿边分为“卡边”与“扣边”两种。

卡边式条形金属板安装时，只需直接将板沿按顺序利用板的弹性，卡入特制的带夹齿状的龙骨卡口内，调平调直即可，不需要任何连接件。此种板形有板缝，故也称为“开敞式”（敞缝式）吊顶顶棚。板缝有利于顶棚通风，可以不进行封闭，也可按设计要求加设配套的嵌条予以封闭（图2-66、图2-67）。

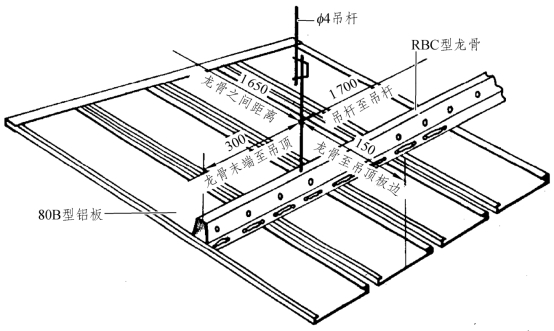

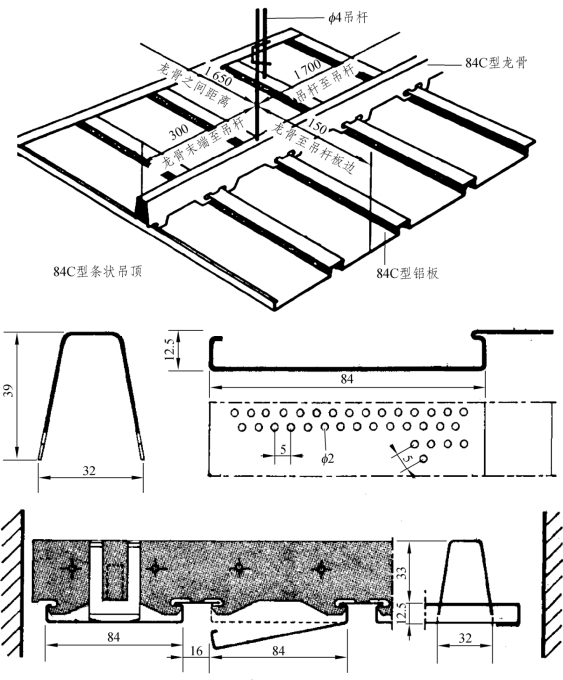

图2-66　条形金属板吊顶卡边式连接示意图（1）

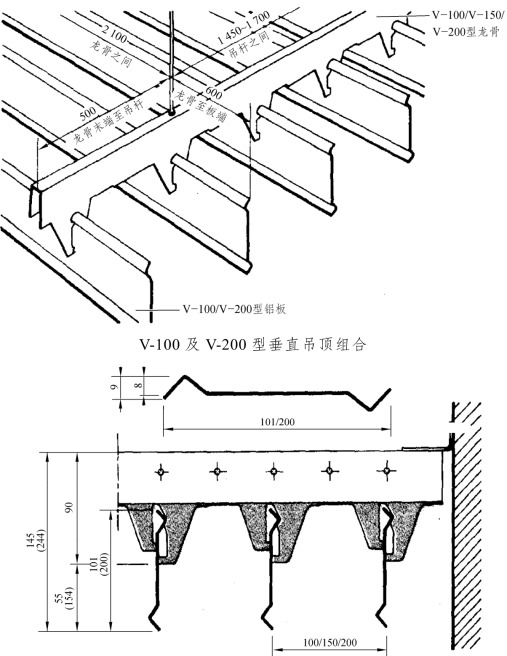

图2-67　条形金属板吊顶卡边式连接示意图（2）

扣边式条形金属板，可与卡边型金属板一样安装在带夹齿状龙骨卡口内，利用板本身的弹性相互卡紧（图2-68）。

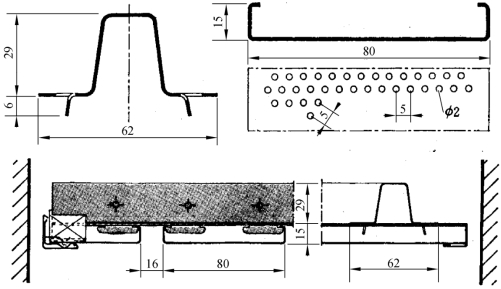

图2-68　条形金属板吊顶扣边式连接示意图

金属装饰板吊顶细部处理：

1）墙柱边部连接处理

方形板或条形金属板，其与墙柱面连接处可以离缝平接，也可以采用L 形边龙骨或半嵌龙骨同平面搁置搭接或高低错落搭接，如图2-69 所示。

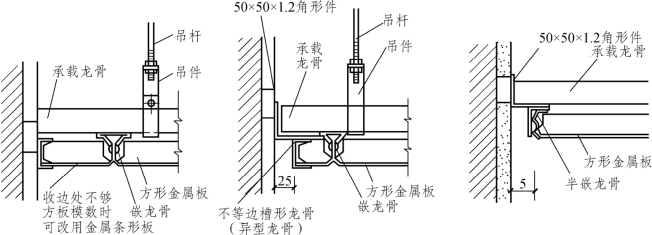

图2-69　金属装饰板吊顶与墙、柱等的连接构造示意图

2）变标高处连接处理

可按图2-70 所示处理。

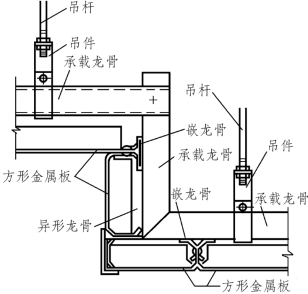

图2-70　金属装饰板吊顶变标高处连接构造示意图

3）窗帘盒、送风口等构造处理

可按图2-71、图2-72 所示处理。

4）与隔断的连接处理

隔断沿顶龙骨必须与其垂直的顶棚主龙骨连接牢固。当顶棚主龙骨不能与隔断沿顶龙骨相垂直布置时，必须增设短的主龙骨，此短的主龙骨再与顶棚承载龙骨连接固定。总之，隔断沿顶龙骨与顶棚骨架系统连接牢固后，再安装罩面板。

5）吸声或隔热材料布置

当金属板为穿孔板时，在穿孔板上铺壁毡，再将吸声隔热材料（如玻璃棉、矿棉等）满铺其上，以防止吸声材料从孔中漏出。

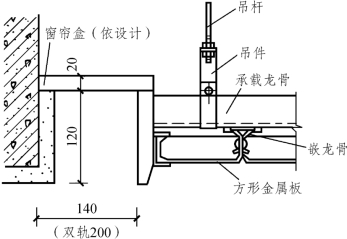

图2-71　窗帘盒与吊顶连接示意图　　　　　　　　

(www.daowen.com)

图2-72　送风口连接示意图

2. 开敞式吊顶（图2-73）

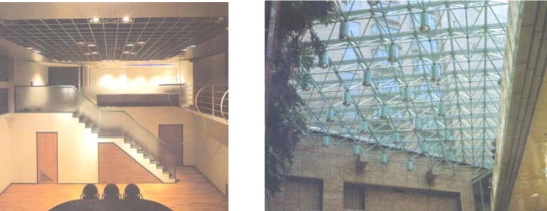

图2-73　开敞式吊顶实物图片

开敞式吊顶的构造有两种形式：一种是将单体构件固定在骨架上；另一种是将单体构件直接用吊杆与结构相连，不用龙骨支撑，单体构件既是装饰构件，同时也能承受本身自重。

开敞式吊顶的单元体常采用木质、金属等材料制作。金属单元体构件的材质有铝合金、镀锌钢板等多种，铝合金单体构件质轻、耐用、防火防潮，比较常用。

1）木质开敞式吊顶

木质开敞式吊顶是将木质单体构建拼装成所需形式的单元体，然后将单元体按一般木工的操作方法，即开槽咬接、加胶钉接、开槽开榫加胶拼接或配以金属连接件加木螺钉连接等的一种吊顶制作方式，其构造示意见图2-74、图2-75、图2-76 所示。

图2-74　木板方格式单体拼装　　　　　　

图2-75　多边形与方形单体组合构造示意图

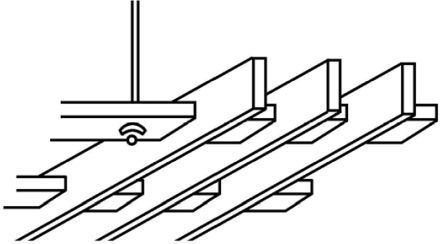

图2-76　木条板拼装的开敞吊顶

2）金属格片型开敞式吊顶

格片型金属单体构件拼装方式较为简单，只需将金属格片按排列图案先裁锯成规定长度，然后卡入特制的格片龙骨卡口内即可，如图2-77 所示。十字交叉式格片安装时，须采用专用特制的十字连接件，并用龙骨骨架固定其十字连接件，其连接示意如图2-78 所示。

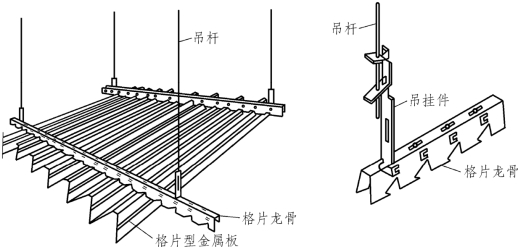

图2-77　格片型金属板单体构件安装及悬吊示意图

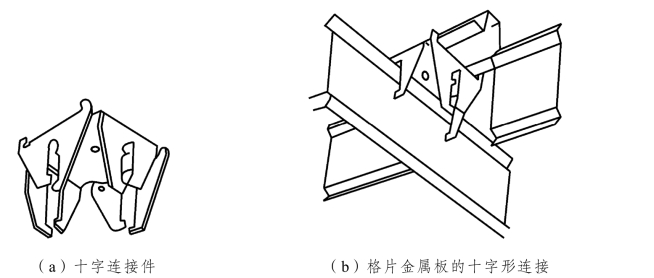

图2-78　格片型金属板的单体十字连接示意图

3）金属复合单板网络格栅型开敞式吊顶

金属复合单板网络格栅型开敞式吊顶是将单体构件进行拼装，再采用相应的连接件进行吊挂组合的一种吊顶制作方式，其单体构件拼装一般都是以金属复合吸声单板，通过特制的网络支架嵌插组成不同的平面几何图案，如三角形、纵横直线形、四边形、菱形、工字形、六角形等，或将两种以上几何图形组成复合图案，如图2-79～图2-82 所示。

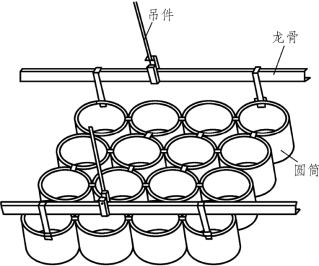

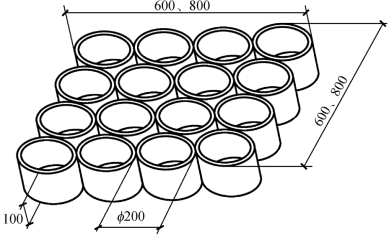

图2-79　铝合金圆筒形天花板构造示意图　　

图2-80　铝合金圆筒形天花板吊顶基本构造示意图

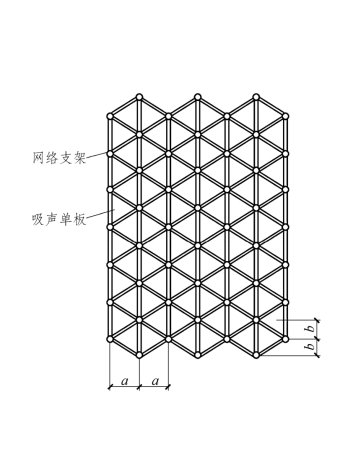

图2-81　网络格栅型吊顶平面效果示意图

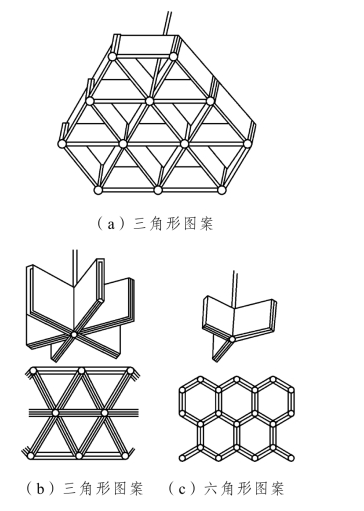

图2-82　利用网络支架作不同的插接形式

吊顶系统安装施工中需要注意的几个问题：

（1）吊顶系统安装施工中应用集成吊顶，因为集成吊顶能将取暖、排风、照明、吊顶四样组合在一起，可以让吊顶更有艺术造诣，增加实际功能价值。装饰公司吊顶时尽量吊高点，因为这样能封住管线，有足够空间安放电器。吊顶的最低距离为6～11 cm，尽量不要低于这个距离。

（2）在做吊顶系统时先吊顶再装橱柜，因为厨柜的高度与水平要按照吊顶系统来决定。如果是做吊柜，想让吊柜的高度与吊顶系统是同一水平线，就要先做吊柜，再做吊顶系统。安装吊顶系统时需要安装排风系统，因为在卫生间里的异味和潮气要排去，所以卫生间排风扇是在安装吊顶系统时必安的。吊顶系统安装前我们要在墙砖、地砖贴好以后，做一次精准测量。

（3）安装吊顶系统前可以不把抽油烟机等都放在安装现场，只需把原有的抽油烟机烟管带来，因为在吊顶系统安装时会打好换气孔预埋烟管。在阳台吊顶系统与晾衣架安装时空间在10 cm 以内，吊顶系统先安装，晾衣架后安装。但超过16 cm，阳台吊顶系统和晾衣架可以同时安装。

（4）在安装吊顶系统时我们不应该选择塑料基材，不要选用容易老化、变形、褪色又不环保的塑钢板，也别选用石膏，因为改动升级时不方便，还易裂开起缝。应该用硅钙板，硅钙板保留了石膏板的美观，且其质量小、强度高、不易变形、使用寿命长、消声音及保温隔热等功能方面都比较优秀。
