集成悬吊式吊顶也就是俗称的吊顶，是指将装饰面板通过一定量的悬吊构件，固定在天花板上由骨架和面板所组成的吊顶，简称为“吊顶”。吊顶的作用是：美化室内环境，遮挡结构构件和各种管线；改善室内声学性能和光学性能；满足室内的保温、隔热等要求。吊顶在设计时应注意：防火；协调各种管线、设备、灯具，使之成为有机整体；便于维修，便于工业化施工，避免湿作用。

吊顶的装饰表面与屋面板、楼板之间留有一定距离，由几个基本部分构成，即面层、吊顶、骨架和吊筋。面层作用是装饰空间，常常还兼有一些特定的功能，如吸声、反射等。面层的构造设计还要结合灯具、风口布置。骨架是由主龙骨、次龙骨、格棚、格栅所形成的网架体系，其作用是承受吊顶的荷载，并由它将这一荷载传递给屋面板、楼板、屋顶梁、屋架等部位。另一作用是用来调整、确定集成悬吊式吊顶的空间高度，以适应不同艺术处理的需要。

悬吊式顶棚一般由基层、面层、吊筋三大基本组成部分组成，如图2-22 所示。

在装配式建筑装饰施工中吊顶系统常见的几种类型是木龙骨吊顶、轻钢龙骨吊顶、铝合金龙骨吊顶。

图2-22　集成悬吊式吊顶

1. 木龙骨吊顶（图2-23）

图2-23　木龙骨吊顶实物图片

1）构造形式

木龙骨是一种传统的吊顶龙骨材料，制作方法是将木材加工成方形或长方形条状。一般采用50 mm×70 mm 或60 mm×100 mm 断面尺寸的木方做主龙骨，次龙骨采用50 mm×50 mm或40 mm×40 mm 的木方，采用钉接方式形成网架形式，利用金属吊筋或木吊杆悬吊于楼板下方，表面固定饰面板材。其构造形式如图2-24～2-26。

图2-24　木龙骨吊顶（双层）平面布置

图2-25　木龙骨吊顶（双层）龙骨布置

图2-26　木龙骨吊顶（双层）龙骨面层连接示意图

2）施工工艺

弹线→木龙骨处→拼装龙骨→安装吊点紧固件→固定边龙骨→龙骨吊装→调平→铺钉罩面板。

（1）确定位置标线。

确定位置标线是吊顶施工的标准，内容主要包括：标高线、造型位置线、吊点布置线、大中型灯位线等。确定位置标线的作用：一方面使施工有了基准线，便于下一道工序确定施工位置；另一方面能检查吊顶以上部位的管道等对标高位置的影响。

① 确定标高线。目前水平标高线的确定可采用激光水平仪测定或传统的注水软管测定。

② 确定造型位置线。对于规则的建筑空间，应根据设计的要求，先在一个墙面上量出吊顶造型位置距离，并按该距离画出平行于墙面的直线，再从另外三个墙面，用同样的方法画出直线，便可得到造型位置外框线，再根据外框线逐步画出造型的各个局部的位置。

对于不规则的建筑空间，可根据施工图纸测出造型边缘距墙面的距离，运用同样的方法，找出吊顶造型边框的有关基本点，将各点连线形成吊顶造型线。

③ 确定吊点位置。在一般情况下，吊点按每平方米一个均匀布置，灯位处、承载部位、龙骨与龙骨相接处及叠级吊顶的叠级处应增设吊点。

（2）木质龙骨处理。

木龙骨处理：主要是对木龙骨涂刷氰化钠防腐剂进行防腐处理和涂刷防火涂料进行防火处理。

拼装的方法常采用咬口（半榫扣接）拼装法，具体做法为：在龙骨上开出凹槽，槽深、槽宽以及槽与槽之间的距离应符合有关规定。然后，将凹槽与凹槽进行咬口拼装，凹槽处应涂胶并用钉子固定，如图2-27 所示。

图2-27　木龙骨槽口拼接示意图

（3）安装吊点、吊筋。

吊点：常采用膨胀螺栓、射钉、预埋铁件等方法，具体安装方法，如图2-28 所示。

吊筋：常采用钢筋、角钢、扁铁或方木，其规格应满足承载要求。吊筋与吊点的连接可采用焊接、钩挂、螺栓或螺钉的连接等方法。吊筋安装时，应做防腐、防火处理。

图2-28　木质装饰吊顶的吊点固定形式

（4）固定沿墙龙骨。

沿吊顶标高线固定沿墙龙骨，一般是用冲击钻在标高线以上10 mm 处墙面打孔，孔深12 mm，孔距0.5～0.8 m，孔内塞入木楔，将沿墙龙骨钉固在墙内木楔上，沿墙木龙骨的截面尺寸与吊顶次龙骨尺寸一样。沿墙木龙骨固定后，其底边与其他次龙骨底边标高一致。

（5）龙骨吊装固定。

木龙骨吊顶的龙骨架有两种形式，即单层网格式木龙骨架及双层木龙骨架。

① 单层网格式木龙骨架的吊装固定。

a. 分片吊装：单层网格式木龙骨架的吊装一般先从一个墙角开始，将拼装好的木龙骨架托起至标高位，对于高度低于3.2 m 的吊顶骨架，可在高度定位杆上做临时支撑，如图2-29 所示。

图2-29　吊顶高度临时定位杆

b. 龙骨架与吊筋固定：龙骨架与吊筋的固定方法有多种，视选用的吊杆材料和构造而定，常采用绑扎、钩挂、木螺钉固定等，如图2-30 所示。

图2-30　木龙骨架与吊筋的连接

c. 龙骨架分片连接：龙骨架分片吊装在同一平面后，要进行分片连接形成整体，其方法是：将端头对正，用短方木进行连接，短方木钉于龙骨架对接处的侧面或顶面，对于一些重要部位的龙骨连接，可采用铁件进行连接加固，如图2-31 所示。

图2-31　木龙骨对接固定

d. 叠级吊顶龙骨架连接：对于叠级吊顶，一般是从最高平面（相对可接地面）吊装，其高低面的衔接，常用做法是先以一条方木斜向将上下平面龙骨架定位，然后用垂直的方木把上下两个平面龙骨架连接固定，如图2-32 所示。

图2-32　木龙骨架叠级构造

e. 龙骨架调平与起拱：对一些面积较大的木龙骨架吊顶，可采用起拱的方法来平衡吊顶的下坠。一般情况下，跨度在7～10 m 间起拱量为3/1 000，跨度在10～15 m 间起拱量为5/1 000。

② 双层木龙骨架的吊装固定。

a. 主龙骨架的吊装固定：按照设计要求的主龙骨间距（通常为1 000～1 200）布置主龙骨（通常沿房间的短向布置）并与已固定好的吊杆间距一致。连接时先将主龙骨搁置在沿墙龙骨（标高线木方）上，调平主龙骨，然后与吊杆连接，并与沿墙龙骨钉接或用木楔将主龙骨与墙体楔紧。

b. 次龙骨架的吊装固定：次龙骨即是采用小木方通过咬口拼接而成的木龙骨网格，其规格、要求及吊装方法与单层木龙骨吊顶相同。将次龙骨吊装至主龙骨底部并调平后，用短木方将主、次龙骨连接牢固。

（6）基层板施工。

① 基层板接缝的处理：基层板的接缝形式，常见的有对缝、凹缝和盖缝三种。

对缝（密缝）：板与板在龙骨上对接，此时板多为粘、钉在龙骨上，缝处容易产生变形或裂缝，可用纱布或绵纸粘贴缝隙。

凹缝（离缝）：在两板接缝处做成凹槽，凹槽有V 形和矩形两种。凹缝的宽度一般不小于10 mm。

盖缝（离缝）：板缝不直接暴露在外，而是利用压条盖住板缝，这样可以避免缝隙宽窄不均的现象，使板面线型更加强烈。基层板的接缝构造如图2-33 所示。

图2-33　吊顶基层板接缝示意图

② 基层板的固定：

钉接：用铁钉将基层板固定在木龙骨上，钉距为80～150 mm，钉长为25～35 mm，钉帽砸扁并进入板面0.5～1 mm。

黏结：用各种胶黏剂将基层板黏结于龙骨上，如矿棉吸声板可用1∶1 水泥石膏粉加入适量107 胶进行黏结。

工程实践证明，对于基层板的固定，若采用黏、钉结合的方法，则固定更为牢固。

（7）木龙骨吊顶节点处理。

① 阴角节点：阴角是指两面相交内凹部分，其处理方法通常是用角木线钉压在角位上，如图2-34 所示。固定时用直钉枪，在木线条的凹部位置打入直钉。

图2-34　吊顶面阴角处理

② 过渡节点：两个落差高度较小的面接触处或平面上，两种不同材料的对接处。其处理方法通常用木线条或金属线条固定在过渡节点上。木线条可直接钉在吊顶面上，不锈钢等金属条则用粘贴法固定，如图2-35 所示。

图2-35　吊顶面过渡处理

③ 吊顶与灯光盘节点：灯光盘在吊顶上安装后，其灯光片或灯光格栅与吊顶之间的接触处需做处理。其方法通常用木线条进行固定，如图2-36 所示。

图2-36　灯光盘节点处理

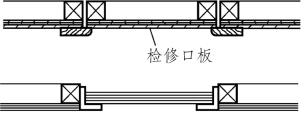

④ 吊顶与检修孔节点：通常是在检修孔盖板四周钉木线条，或在检修孔内侧钉角铝，如图2-37 所示。

图2-37　检修孔与吊顶处理

⑤ 木吊顶与墙面间节点：通常采用固定木线条或塑料线条的处理方法。线条的式样及方法多种多样，常用的有实心角线、斜位角线、八字角线及阶梯形角线等，如图2-38 所示。

图2-38　木吊顶与墙面间节点处理

⑥ 木吊顶与柱面间的节点：这种节点的处理方法，和木吊顶与墙面间节点处理的方法基本相同，所用材料有木线条、塑料线条、金属线条等，如图2-39 所示。

图2-39　木吊顶与柱面间的节点处理

3）工艺要点示意图(www.daowen.com)

木龙骨吊顶工艺要点示意图（图2-40）。

图2-40　木龙骨吊顶工艺要点示意图

2. 轻钢龙骨吊顶（图2-41）

图2-41　轻钢龙骨吊顶实物图片

1）轻钢龙骨的特点及类型

轻钢龙骨是用薄壁镀锌钢带、冷轧钢带或彩色喷塑钢带经机械压制而成，其钢带厚度为0.5～1.5 mm，具有自重轻、刚度大、防火性能好、安装简便等优点，便于装配化施工。

轻钢龙骨，按照龙骨的断面形状可以分为U 形（C 形）、T 形、H 形、V 形等（吊顶示意见图2-42～2-45），按龙骨的受力性能和安装位置可分为主龙骨、次龙骨、横撑龙骨、边龙骨，通过相应的专用连接件拼装成龙骨架。

图2-42　U 形吊顶龙骨示意图

图2-43　T 形吊顶龙骨示意图

图2-44　H 形吊顶龙骨示意图

图2-45　V 形直卡式吊顶龙骨示意图

图2-46～图2-49 为吊顶施工中常见的U 形轻钢龙骨纸面石膏板吊顶安装示意图。

图2-46　U 形轻钢龙骨纸面石膏板吊顶施工平面示意图

图2-47　U 形轻钢龙骨纸面石膏板吊顶吊点布置示意图

图2-48　U 形轻钢龙骨纸面石膏板吊顶吊杆锚固节点示意图

图2-49　U 形轻钢龙骨纸面石膏板吊顶细部构造节点示意图

常用的龙骨材料及连接配件材料，图2-50 为常见轻钢龙骨连接件。

图2-50　轻钢龙骨常用吊挂件

2）施工工艺

放线→安装边龙骨→安装吊杆→安装主龙骨→安装次龙骨→安装横撑龙骨→安装面板。

（1）放线：吊顶标高线、造型位置线、吊点位置线等。其中吊顶标高线和造型位置线的确定方法与木龙骨吊顶相同。

吊点的间距要根据龙骨的断面以及使用的荷载综合决定。龙骨断面大、刚性好，吊点间距可以大一些，反之则小些。一般上人的主龙骨中距不应大于1 200 mm，吊点距离为900～1 200 mm；不上人的主龙骨中距为1 200 mm 左右，吊点距离1 000～1 500 mm。在主龙骨端部和接长部位要增设吊点。吊点应距主龙骨端部不大于300 mm，以免主龙骨下坠。一些大面积的吊顶（比如舞厅、音乐厅等），龙骨和吊点的间距应进行单独设计和计算。对有叠级造型的吊顶应在不同平面的交界处布置吊点。特大灯具也应设吊点。

（2）固定边龙骨：边龙骨采用U 形轻钢龙骨的次龙骨，用间距900～1 000 mm 的射钉固定在墙面上，边龙骨底面与吊顶标高线齐平。

（3）安装吊杆：

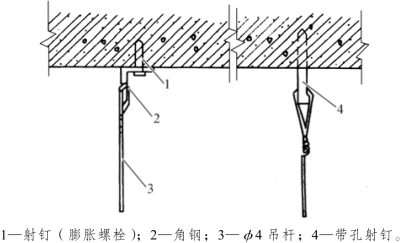

上人吊顶：采用射钉或膨胀螺栓固定角钢块，吊杆与角钢焊接。吊杆与角钢都需要涂刷防锈漆（图2-51）。

不上人吊顶：采用尾部带孔的射钉，将吊杆穿过射钉尾部的孔，或者采用射钉、膨胀螺栓将角钢固定在楼板上，角钢的另一边穿孔，将吊杆穿过该孔（图2-52）。

图2-51　不上人吊顶吊杆的固定

图2-52　上人吊顶吊杆的固定

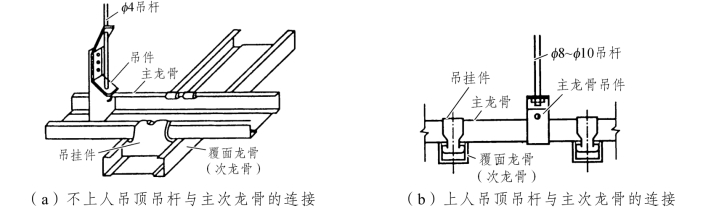

（4）安装主龙骨并调平：主龙骨的安装是用主龙骨吊挂件将主龙骨连接在吊杆上（图2-53），拧紧螺丝卡牢，然后以一个房间为单位将主龙骨调平。

图2-53　主龙骨连接示意图

调平的方法可以采用60 mm×60 mm 的木方按主龙骨间距钉圆钉，将龙骨卡住做临时固定，按十字和对角拉线，拧动吊杆上的螺母进行升降调整（图 2-54）。调平时需注意，主龙骨的中间部分应略有起拱，起拱高度不小于房间短向跨度的1/200。

主龙骨的接长一般采用与主龙骨配套的接插件接长。

图2-54　主龙骨调平示意图

（5）安装次龙骨：次龙骨应紧贴主龙骨垂直安装，一般应按板的尺寸在主龙骨的底部弹线，用挂件固定，挂件上端搭在主龙骨上，挂件U 形腿用钳子卧入主龙骨内（图2-55）。为防止主龙骨向一边倾斜，吊挂件的安装方向应交错进行。

图2-55　次龙骨与主龙骨连接示意图

次龙骨的间距由饰面板规格而定，要求饰面板端部必须落在次龙骨上，一般情况采用的间距是400 mm，最大间距不得超过600 mm。

（6）安装横撑龙骨：横撑龙骨一般由次龙骨截取。安装时将截取的次龙骨端头插入挂插件，垂直于次龙骨扣在次龙骨上，并用钳子将挂搭弯入次龙骨内。组装好后，次龙骨和横撑龙骨底面（即饰面板背面）要齐平。横撑龙骨的间距根据饰面板的规格尺寸而定，要求饰面板端部必须落在横撑龙骨上，一般情况下间距为600 mm。

（7）轻钢龙骨吊顶细部处理：大部分细部处理同木龙骨吊顶。图2-56 为轻钢龙骨与窗帘盒连接构造示意图。

图2-56　轻钢龙骨与窗帘盒构造示意图

3）轻钢龙骨纸面石膏板吊顶工艺要点示意图（图2-57）

图2-57　轻钢龙骨纸面石膏板吊顶工艺要点示意图

3. 铝合金龙骨吊顶（图2-58）

图2-58　铝合金龙骨吊顶实物

1）铝合金龙骨吊顶构造和类型

铝合金龙骨吊顶的构造为活动装配式吊顶的范畴，按是否可上人包括两种情况：一种由U 形轻钢龙骨作主龙骨与T 形铝合金龙骨组成的龙骨架，它可以承受附加荷载，属于可上人吊顶，如图2-59 所示；一种由T 形铝合金龙骨组装的轻型吊顶龙骨架构造，属于不可上人吊顶，如图2-60 所示。

图2-59　以U 形轻钢龙骨为主龙骨的上人铝合金龙骨构造示意图

图2-60　不上人铝合金龙骨构造示意图

铝合金龙骨吊顶根据龙骨与面板的位置关系，有明架吊顶、半明架吊顶、暗架吊顶三种形式，如图2-61、2-62、2-63 所示。

图2-61　明架吊顶（暴露龙骨架）

图2-62　半明架吊顶（部分暴露龙骨架）

图2-63　暗架吊顶（隐蔽龙骨架）

2）施工工艺

放线→安装边龙骨→固定吊杆→校验棚内管线→安装主龙骨并调平→安装次龙骨与横撑龙骨→安装面板。

（1）放线：确定龙骨的标高线和吊点位置线。其标高线的弹设方法与木龙骨的标高线弹设方法相同，其水平偏差也不允许超过±5 mm。吊点的位置根据吊顶的平面布置图来确定，一般情况下为900～1 200 mm，注意吊杆距主龙骨端部的距离不得超过300 mm，否则应增设吊杆。

（2）安装边龙骨：铝合金龙骨的边龙骨为L 形，沿墙面或柱面四周弹设的水平标高线固定，边龙骨的底面要与标高线齐平，采用射钉或水泥钉固定，间距900～1 000 mm。

（3）固定吊杆：吊杆要根据吊顶的龙骨架是否上人来选择固定方式，其固定方法与U 形轻钢龙骨的吊杆固定相同。

（4）安装主龙骨并调平：主龙骨是采用相应的主龙骨吊挂件与吊杆固定，其固定方法和调平方法与U 形轻钢龙骨相同。主龙骨的间距为1 000 mm 左右。如果是不上人吊顶，该步骤可以省略。

（5）安装次龙骨与横撑龙骨：如果是上人吊顶，采用专门配套的铝合金龙骨的次龙骨吊挂件，上端挂在主龙骨上，挂件腿卧入T 形次龙骨的相应孔内。如果是不上人吊顶，在不安装主龙骨的情况下，可以直接选用T 形吊挂件将吊杆与次龙骨连接。

横撑龙骨与次龙骨的固定方法比较简单，横撑龙骨的端部都带有相配套的连接耳，可以直接插接在次龙骨的相应孔内。要注意检查其分格尺寸是否正确，交角是否方正，纵横龙骨交接处是否平齐。次龙骨与横撑龙骨的间距要根据吊顶饰面板的规格而定。

（6）安装面板：铝合金龙骨吊顶的面板一般采用600×600 的矿棉石膏板等轻质板材，根据次龙骨和横撑龙骨的形式，面板安装可采用搁置式、卡入式及两者结合的方式。
