1）计算隔震层的刚心位置和偏心距e

如图9-11所示，采取图示坐标系，设刚心位置坐标为（x，y）则：

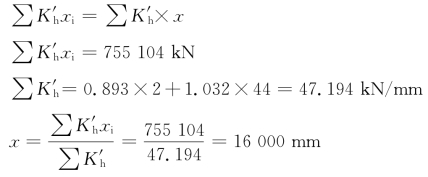

（1）求水平刚度中心横坐标x

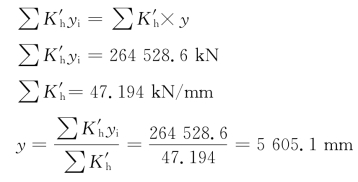

（2）求水平刚度中心纵坐标y

则刚度中心坐标为（16 000，5 605.1），单位：mm。

（3）求偏心距e（仅一个方向有偏心）

e＝5 605.1-5 100＝505.1mm

2）隔震层质心处的水平位移计算

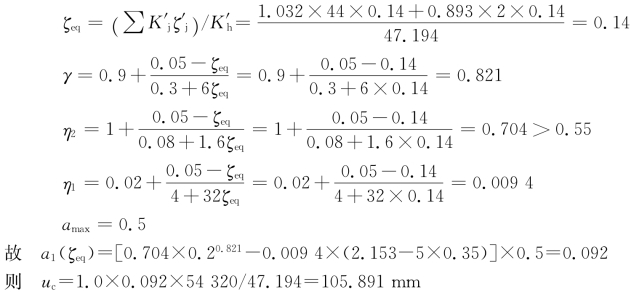

隔震层质心处罕遇地震下的水平位移为

其中：λs为近场系数，距发震断层5km以内取1.5，5～10km取1.25。本处取λs＝1.0。

所以，根据图3-7，

3）水平位移验算（验算最不利支座）

（1）验算最右上角支座GZY400V5A（轴15/D）

①扭转影响系数ηi

si＝10 500-5 605.1＝4 894.9mm ηi＝1＋12esi/（a2＋b2）

＝1＋12×505.1×4 894.9/（32 4802×10 9802）

＝1.025＜1.15(www.daowen.com)

因为该支座为边支座，故取ηi＝1.15。

②水平位移ui

ui＝ηiuc＝1.15×105.891＝121.775mm

［ui］＝min｛0.55倍有效直径，支座各橡胶层总厚度的3倍｝

＝min｛0.55×400，10 258×3｝

＝220mm

显然，ui＜［ui］，故支座变形满足要求。

（2）验算支座GZY350V5（轴6/B）

①扭转影响系数ηi

si＝5 605.1-5 100＝505.1mm

ηi＝1＋12esi/（a2＋b2）

＝1＋12×505.1×505.1/（32 4802＋10 9802）

＝1.003

②水平位移ui

ui＝ηiuc＝1.003×105.891＝106.167mm

［ui］＝min｛0.55倍有效直径，支座各橡胶层总厚度3倍｝

＝min｛0.55×350，102.42×3｝

＝192.5mm

显然，ui＜［ui］，故支座变形满足要求。

图9-12　（轴15/D）隔震基础的计算简图
